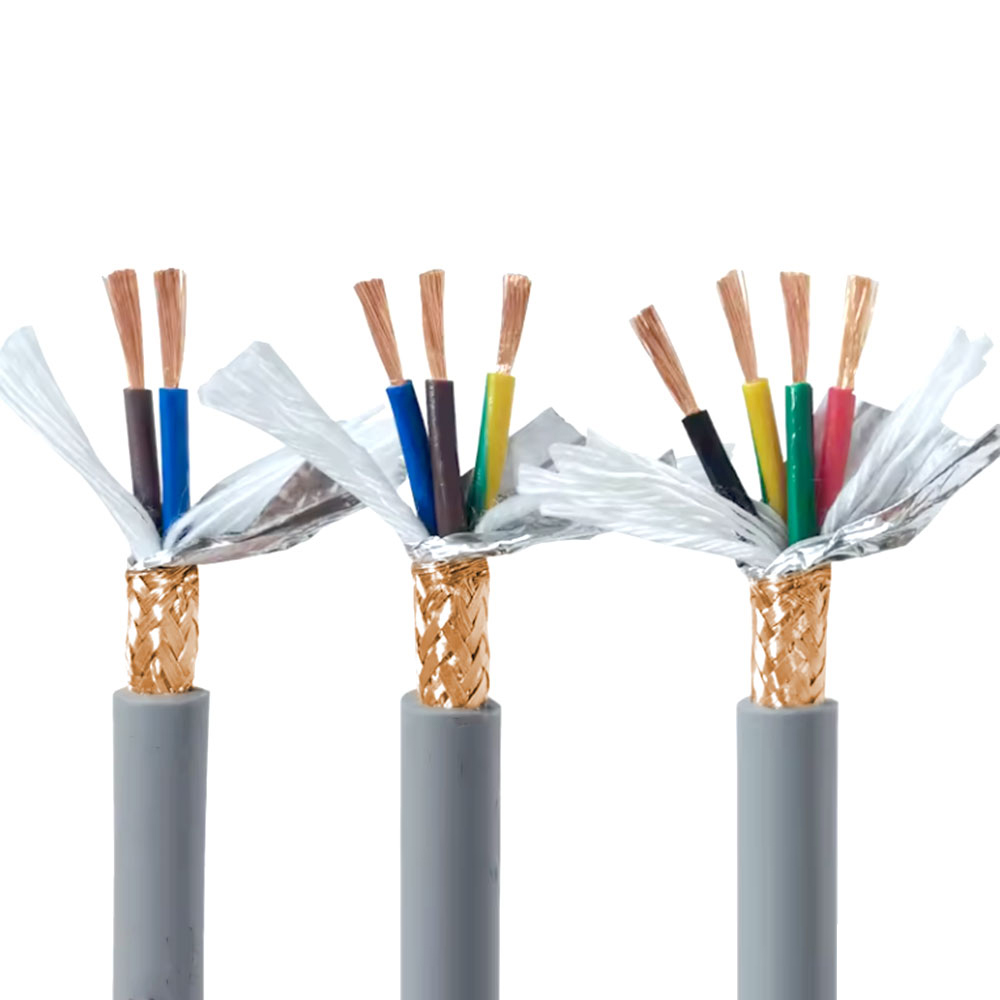

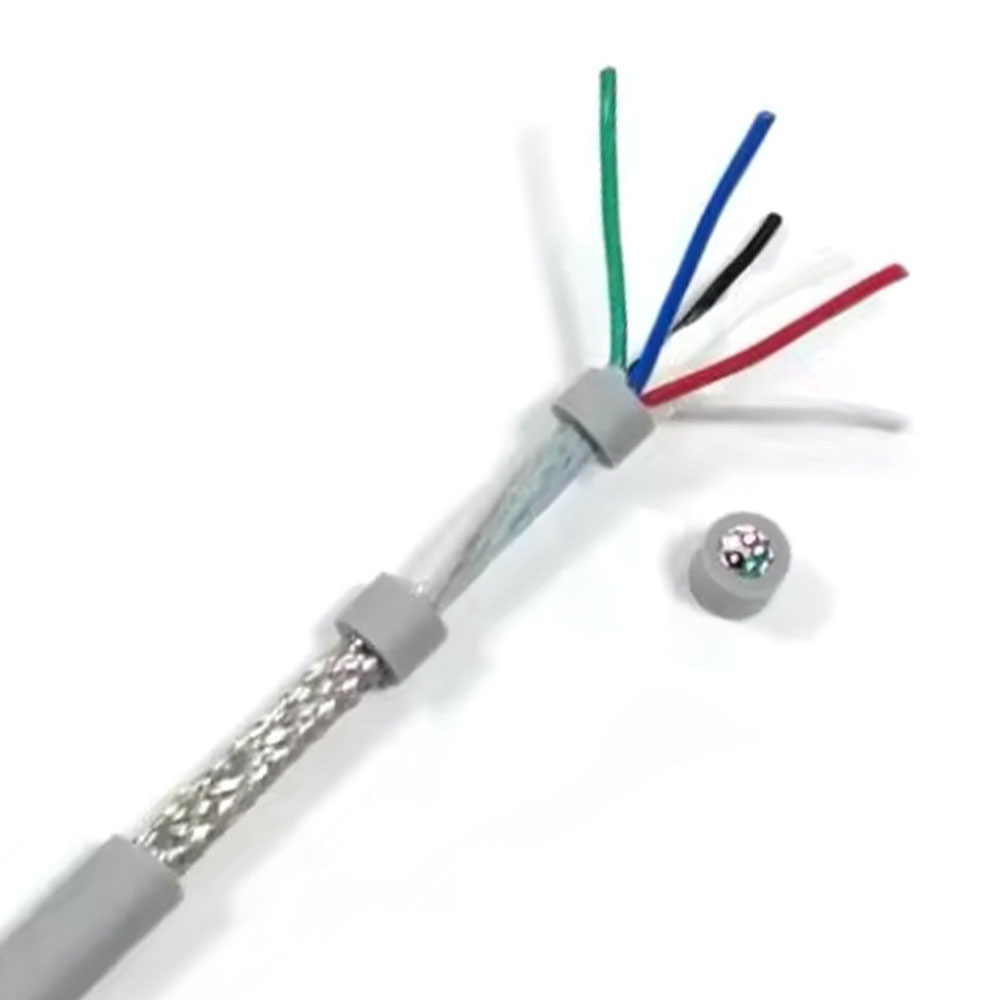

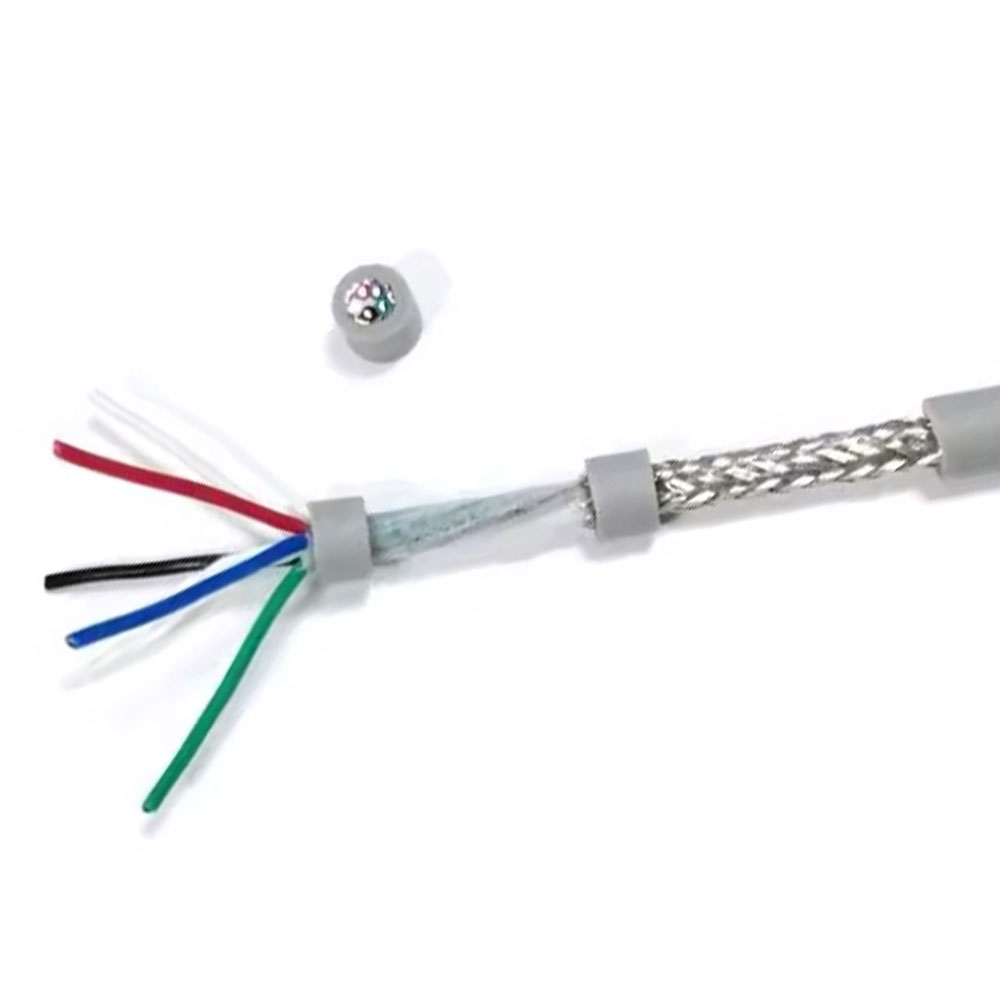

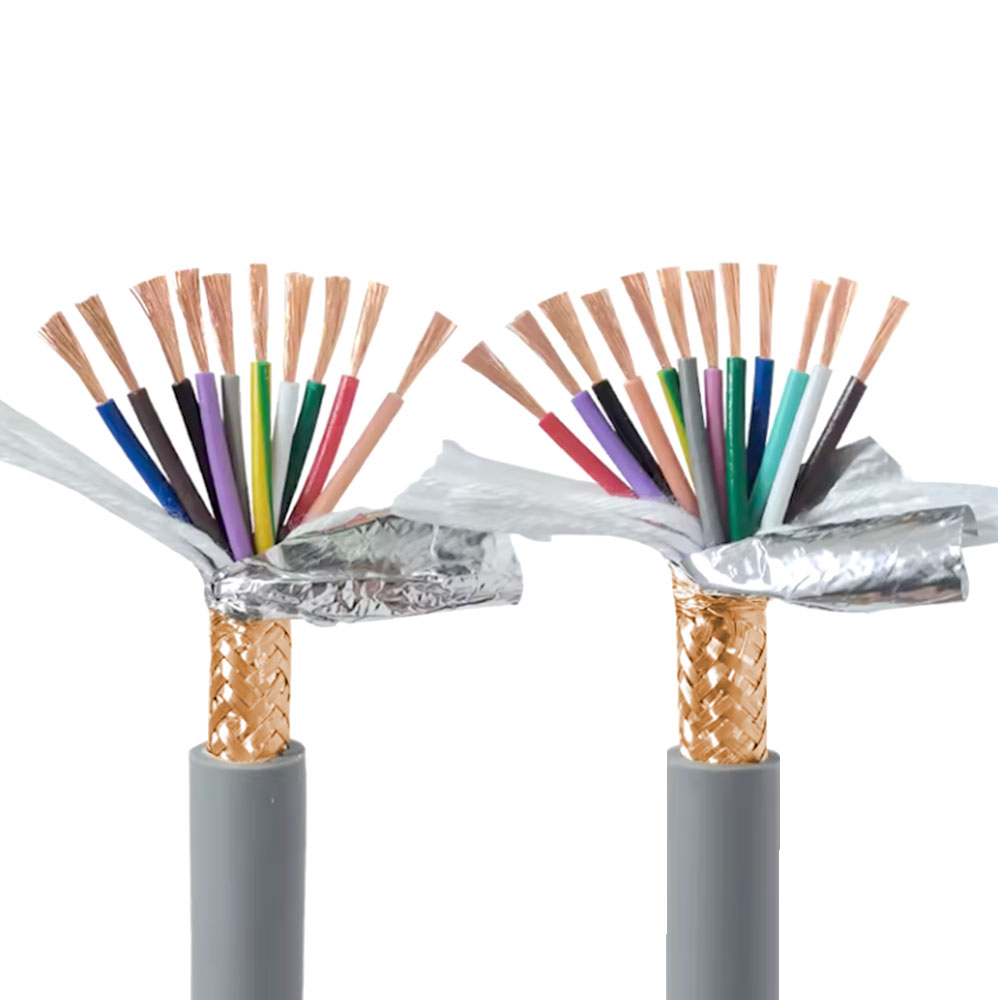

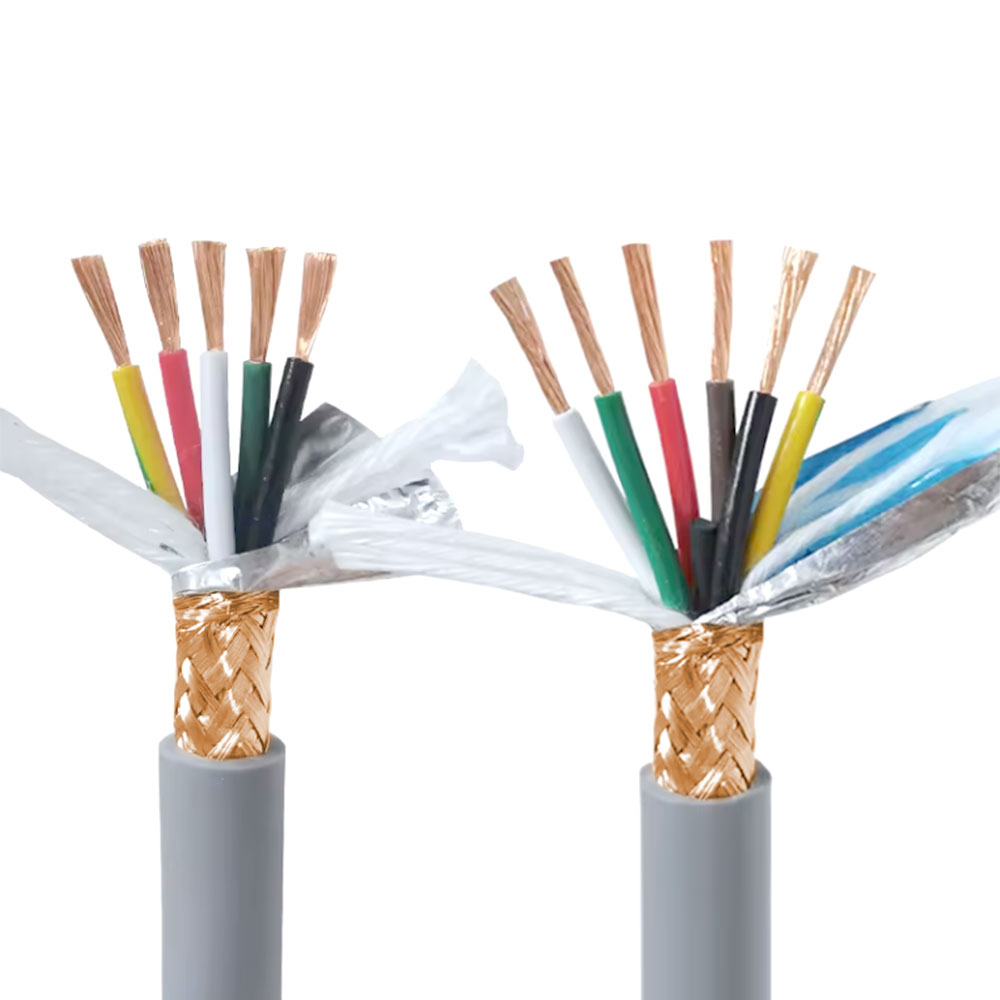

TRVVP Odolnost proti elektromagnetickému rušení Kabel Drag Chain

Extrémní pružnost a vysoká pevnost v tahu:
Kombinace ultraflexibilních vodičů a integrovaných tahových prvků splňuje požadavky na vysokorychlostní vratný pohyb výtahů.
Záruka integrity signálu:
Přidání celkového stínění na bázi kroucené dvoulinky nebo individuálního stínění tvoří více vrstev ochrany, což je zvláště vhodné pro přenos signálů sběrnic (jako je CAN, Ethernet) a video signálů v moderních bezstrojovnách výtahů, vysokorychlostních výtahů a inteligentních výtahů.
Spolehlivá mechanická a environmentální odolnost:
Navrženo speciálně pro prostředí vertikálního vratného ohybu výtahových šachet, má dlouhou životnost v ohybu. PVC plášť poskytuje základní ochranu životního prostředí.
Rozsah použití: Používá se ve výtazích, výtazích a vertikálních zvedacích systémech, kde existuje riziko elektromagnetického rušení nebo vysoké požadavky na kvalitu přenosu signálu, sloužící jako pojezdové kabely pro přenos smíšených silových, řídicích, datových a video signálů.

Vodič: Žíhaný měděný vodič třídy 6 (vícežilové ultrajemné měděné dráty), extrémně flexibilní. Rozsah průřezu: 0,75 mm² až 2,5 mm² (signál/řízení), 4 mm² až 35 mm² (výkon).
Izolace: Speciální flexibilní PVC, barevně odlišené.
Struktura jádra: Vícejádrová integrace s flexibilními konfiguracemi, jako jsou:
• Napájecí jádra (3fázové uzemnění)
• Řídicí/signální jádra (více jader, často kroucené páry pro snížení vnitřního přeslechu)
• Komunikační/sběrnicová jádra (např. sběrnice CAN, páry Ethernetu)
• Video jádra (např. koaxiální kabely)
Tahový prvek: Centrální nebo integrovaná aramidová příze, vláknité lano nebo lano z pozinkovaného ocelového drátu, aby vydrželo mechanické napětí.
Výplň: Nehygroskopický výplňový materiál pro zachování kulatosti kabelu.
Struktura stínění (vlastnost jádra): Celkové stínění: Obvykle se používá pocínovaná měděná pletená síť nebo svodný drát z hliníkové plastové kompozitní pásky s pokrytím ≥80 %, obklopující všechna jádra kabelu uvnitř pláště. Některé modely mohou obsahovat individuální stínění pro kritické páry (např. komunikační páry).
Plášť: Vysoce pevné, otěruvzdorné a ohybu odolné PVC, typicky černé nebo šedé, a může mít vlastnosti s nízkou kouřivostí a nulovým halogenem (LSZH).
Jmenovité napětí: 300/500V nebo 450/750V.
Dlouhodobá provozní teplota: -15°C až 70°C (pro mobilní instalaci).
Minimální poloměr ohybu: Mobilní instalace: 10 × D (kde D je vnější průměr kabelu).
Výška zavěšení: Navrženo na základě pevnosti tahového prvku, obvykle podporuje výšky zdvihu 80 metrů až 200 metrů.
Hodnocení zpomalující hoření: Vyhovuje GB/T 18380.1 (nebo IEC 60332-1).
Efektivita stínění: Poskytuje určitou úroveň odolnosti proti elektromagnetickému rušení (EMI), čímž zabraňuje pronikání vnějšího rušení nebo vyzařování vnitřních signálů.
