Komplexní úvod do kabelů vlečných řetězů

I. Definice a základní vlastnosti
Kabely vlečných řetězů jsou flexibilní kabely speciálně navržené pro vysokorychlostní, vysokofrekvenční vratný pohyb v automatizovaných systémech vlečných řetězů. Jsou instalovány uvnitř uzavřených nebo otevřených technických plastových vlečných řetězů a pohybují se společně s řetězem, aby poskytovaly energii, řídicí signály a přenos dat pro mobilní stroje.

Základní vlastnosti:
Vysoká flexibilita a odolnost v ohybu: Navrženo pro nepřetržité vratné ohýbání s malým minimálním poloměrem ohybu (obvykle 7,5násobek vnějšího průměru kabelu), schopné vydržet až 10 milionů nebo více ohybových cyklů.
Odolnost proti zkroucení a zkroucení: Optimalizovaná struktura splétání jádrového drátu účinně působí proti vnitřnímu pnutí generovanému během pohybu v tažném řetězu, čímž zabraňuje kroucení kabelu a zamotání drátu jádra.
Odolnost proti mechanickému namáhání: Vynikající odolnost v tahu, tlaku a opotřebení, schopná odolat nepřetržitému tření a stlačení o stěny vlečného řetězu a další kabely.
Silná strukturální stabilita: Nízká adheze mezi dráty jádra zabraňuje přilepení během pohybu, zatímco design středové výplně zajišťuje, že kabel zůstává zaoblený a udržuje stabilní trajektorii pohybu v rámci tažného řetězu.

II. Hlavní typy a aplikační scénáře
Klasifikace podle funkce:
Kabely hnacího řetězu: Přenášejí vyšší napětí a proudy pro napájení mobilních motorů a hnacích zařízení.
Ovládací kabely vlečných řetězů: Přenášejte řídicí signály a signály snímačů s nižšími úrovněmi napětí a důrazem na schopnosti proti rušení.
Datové/sběrnicové kabely vlečného řetězu: Používají se pro vysokofrekvenční přenos dat, jako je Ethernet (CAT5e/6/7) a fieldbus (PROFIBUS, CAN atd.), vyžadující nízký útlum a vysokou účinnost stínění.
Hybridní/kompozitní kabely s vlečným řetězem: Integrujte napájení, ovládání, data a dokonce i optická vlákna nebo vzduchové vedení do jediného kabelu, čímž dosáhnete vysoce integrované kabeláže.

Typické oblasti použití:
CNC obráběcí stroje: Používají se pro přenos energie a signálu v mobilních součástech, jako jsou zásobníky nástrojů, vřetena a pracovní stoly.
Průmyslové roboty: Používají se pro lineární pohybové jednotky, jako je sedmá osa (podlahová kolejnice) robotů a lineární moduly.
Automatizované výrobní linky: Používají se pro přenos energie a signálu v mobilních komponentech linek pro manipulaci s materiálem, montážních linek a testovacích zařízení.
Logistické a skladové systémy: Používají se pro mobilní napájení zakladačů, kyvadlových vozů a automatických třídicích systémů.
Jevištní osvětlovací zařízení: Používá se pro mobilní osvětlovací vazníky a zdvihací zařízení.

III. Klíčové kontroly výrobního procesu

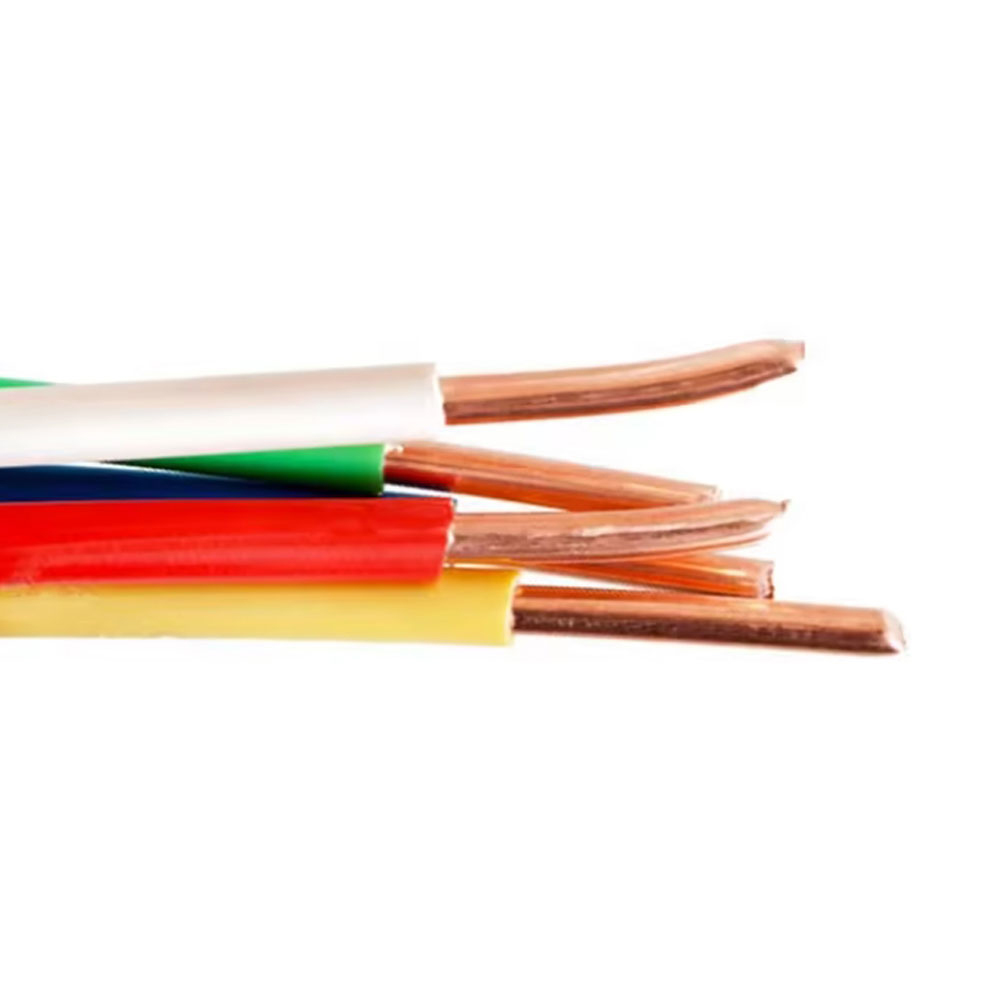

Konstrukce vodičů: Vyrobeno z ultra jemných měděných drátů bez kyslíku (o průměru 0,05 mm) pomocí speciálních metod svazkování, aby se zajistilo, že se vodiče nezlomí a odpor zůstane stabilní při opakovaném ohýbání.
Izolační materiály: Vysoce pevné, vysoce elastické speciální PVC, TPE nebo PUR materiály jsou voleny tak, aby zajistily, že izolační vrstva nepraská a nepřilne při dynamickém namáhání.

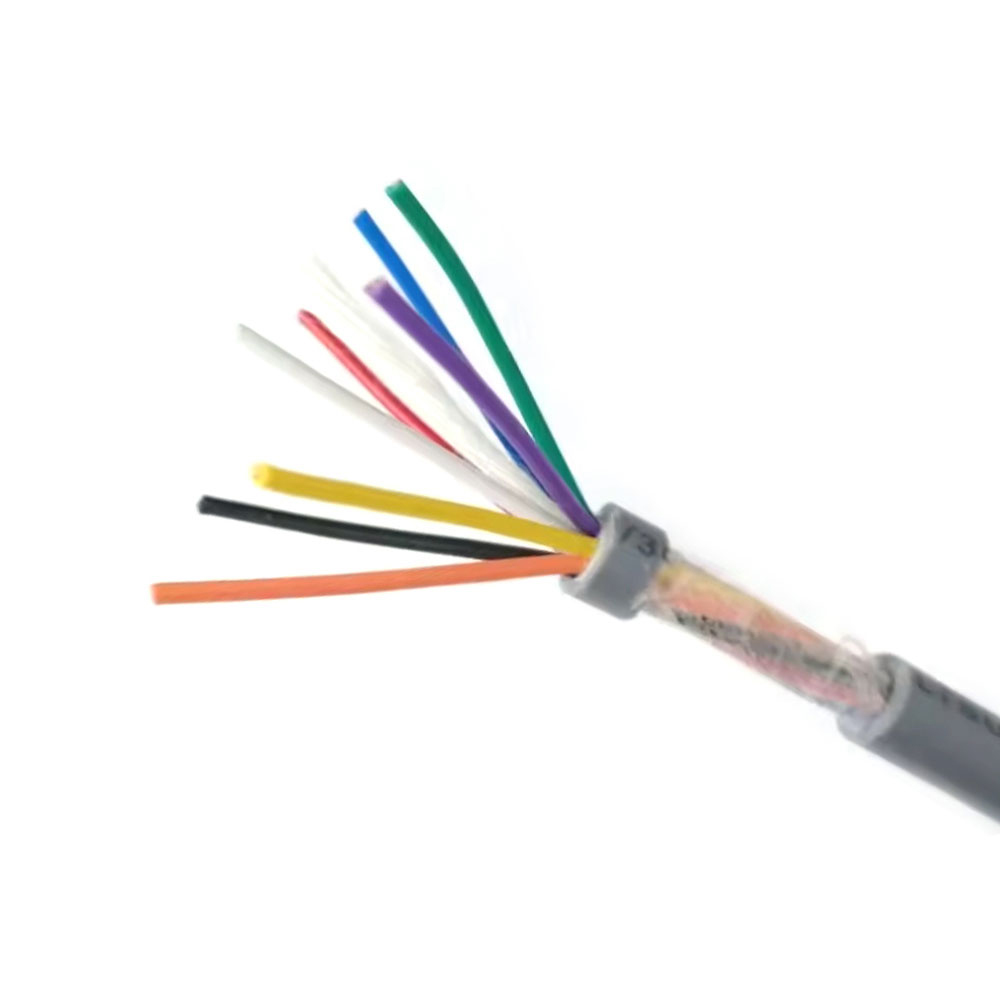

Splétání a kabeláž jádra: Používá se optimalizovaná vrstvená a svázaná struktura pramenů s přesnou koordinací směru pramenů a rozteče v každé vrstvě, aby se vyrovnalo vnitřní napětí a zabránilo se "zachycování" kabelu.
Střed tahu a výplň: Vysokopevnostní nekovový tahový prvek (jako je kevlarové vlákno) je obvykle umístěn ve středu kabelu, aby absorboval tahové napětí. Výplně zajišťují kulatost struktury a snižují vnitřní tření.

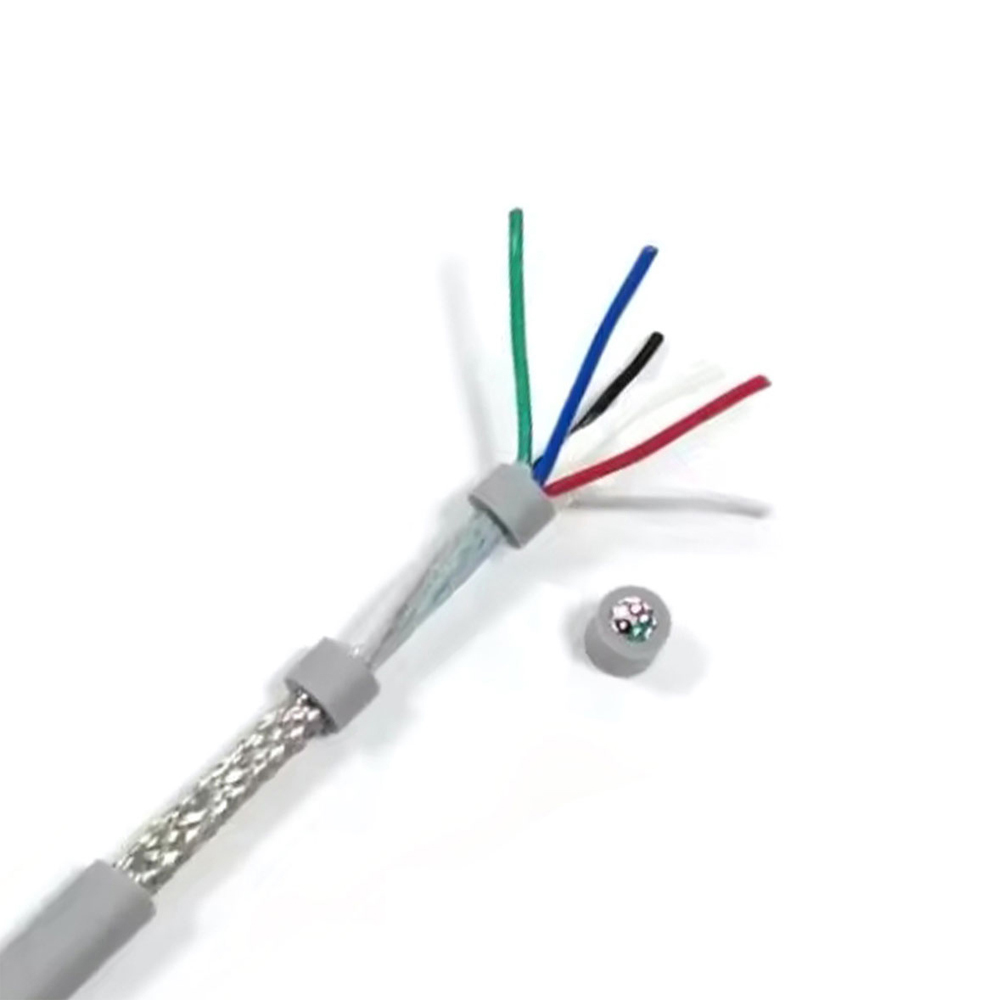

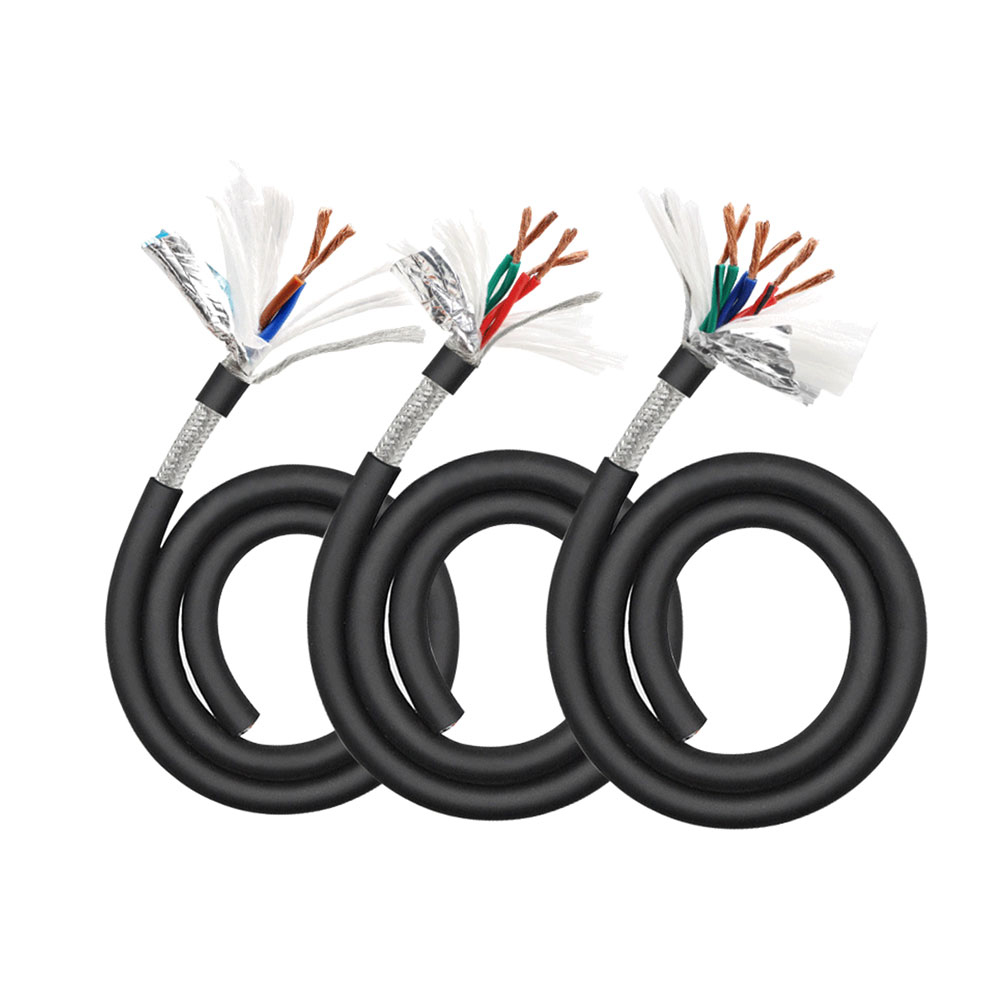

Stínění a plášť: Pro účinnou odolnost proti elektromagnetickému rušení se používá stínění s vysokým pokrytím (typicky ≥85 %) pocínovaným měděným drátem. Vnější plášť je vyroben z vysoce odolného proti opotřebení, oleji a roztržení polyuretanového (PUR) materiálu s hladkým povrchem nebo drážkami pro snížení koeficientu tření.

IV. Podrobné hlavní výhody
Prodloužená životnost: Navrženo pro vysoký počet cyklů, s životností milionů až desítek milionů vratných pohybů za správných podmínek instalace, což výrazně snižuje prostoje zařízení, dobu údržby a náklady na výměnu.
Vysoce spolehlivý přenos: Optimalizovaný elektrický design a stínící struktura zajišťují stabilní napájení, jasné řídicí signály a nepřerušovanou datovou komunikaci s nízkou bitovou chybovostí během nepřetržitého pohybu.
Snadná instalace a úspora místa: Vysoká flexibilita usnadňuje instalaci v kompaktních prostorech vlečných řetězů. Hybridní kabely mohou nahradit více jednofunkčních kabelů, zjednodušit kabeláž, šetřit vnitřní prostor vlečného řetězu a snížit hmotnost systému.
Vysoká mechanická ochrana a přizpůsobivost: Robustní plášť a vnitřní struktura poskytují vynikající odolnost proti opotřebení, kompresi a nárazu a přizpůsobují se běžným podmínkám prostředí v továrně, jako je olej, chladicí kapalina a nečistoty.
Předvídatelná trajektorie pohybu: Stabilní struktura zajišťuje, že lanko si během ohýbání v tažném řetězu udržuje pevný tvar, což umožňuje hladký pohyb a zabraňuje zaseknutí řetězu nebo jiných lanek, čímž se snižuje riziko selhání.

Shrnutí
Kabely vlečných řetězů jsou „záchranným lanem“ pro spolehlivý provoz vysoce dynamických automatizovaných zařízení. Jejich hlavní výkon spočívá v dokonalé integraci mechanické odolnosti a elektrické stability prostřednictvím přesného konstrukčního návrhu a výběru materiálu.
