Elektronický počítačový kabel

Úvod
Elektronické počítačové kabely, běžně známé jako počítačové kabely, jsou speciálně navrženy pro přenos analogových a digitálních signálů a nízkorychlostní řídicí spojení mezi počítačovými systémy, automatizačními přístroji a elektronickým zařízením. Jejich základní charakteristikou je použití kroucené dvoulinky a rozšířená aplikace stínící technologie zaměřené na potlačení elektromagnetického rušení a zajištění přesnosti přenosu dat a schopnosti systému proti rušení. Na rozdíl od komunikačních kabelů se více zaměřují na stabilitu signálu a odolnost proti šumu v průmyslovém prostředí.

Aplikace
Široce se používá ve scénářích přenosu signálu vyžadujících vysoký výkon proti rušení.
Typické aplikační scénáře zahrnují: počítačové distribuované řídicí systémy (DCS), systémy řízení průmyslových procesů, automatizační přístrojová zařízení, signálová spojení pro elektrické pohonné systémy, signálové obvody v jaderných a konvenčních elektrárnách, nízkonapěťová systémová spojení v kancelářských budovách a spojení mezi elektronickými zařízeními v jakémkoli průmyslovém prostředí s elektromagnetickým rušením.

Výroba
Vodič: Používá žíhané měkké měděné dráty, jedno nebo vícepramenné kroucené, aby byla zajištěna dobrá vodivost a flexibilita.
Izolace: Extrudovaná materiály, jako je polyethylen (PE), polyvinylchlorid (PVC) nebo zesítěný polyethylen (XLPE), poskytující stabilní izolační výkon.
Twisted Pair: Jednotlivá izolovaná jádra jsou stočena do párů ve specifických roztečích, aby se vyrovnalo rušení v běžném režimu, čímž se vytvoří jedna ze struktur jádra proti rušení.
Kabeláž: Kroucené páry a výplňové materiály jsou stočeny dohromady a tvoří kompaktní a symetrické jádro kabelu.

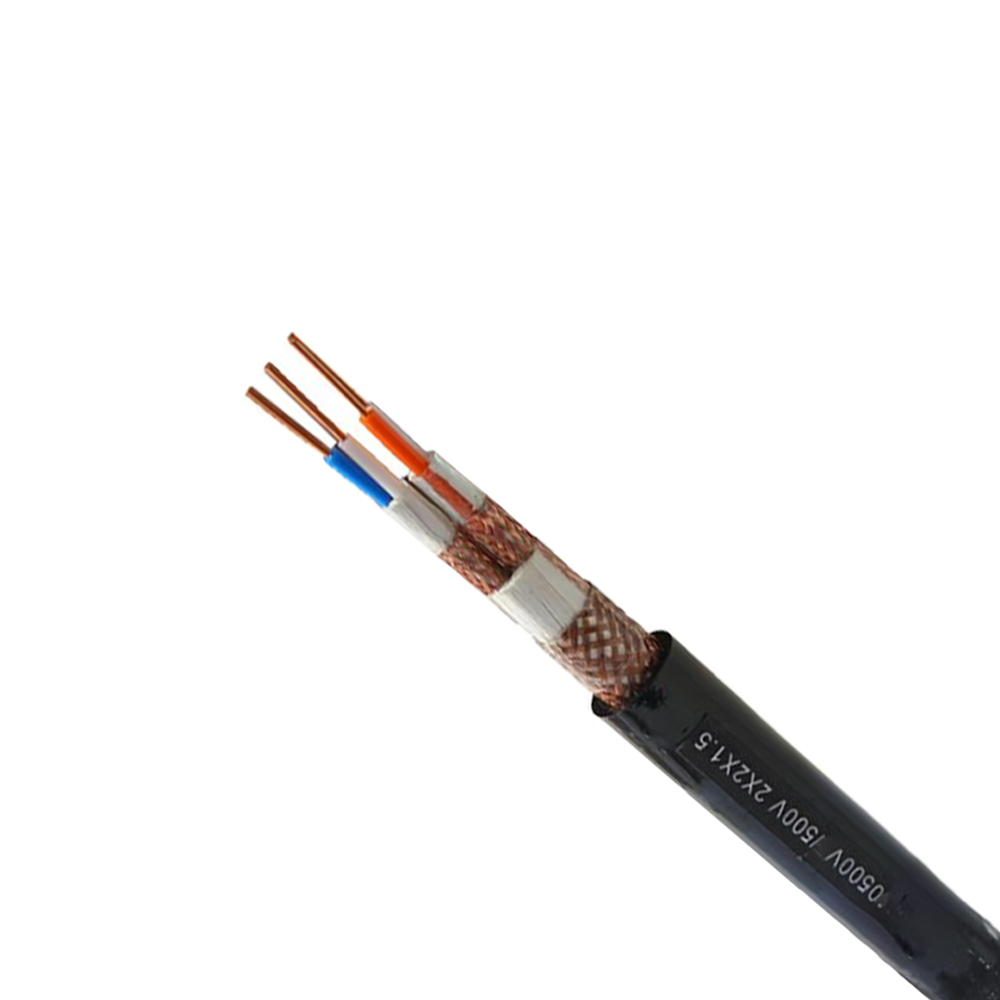

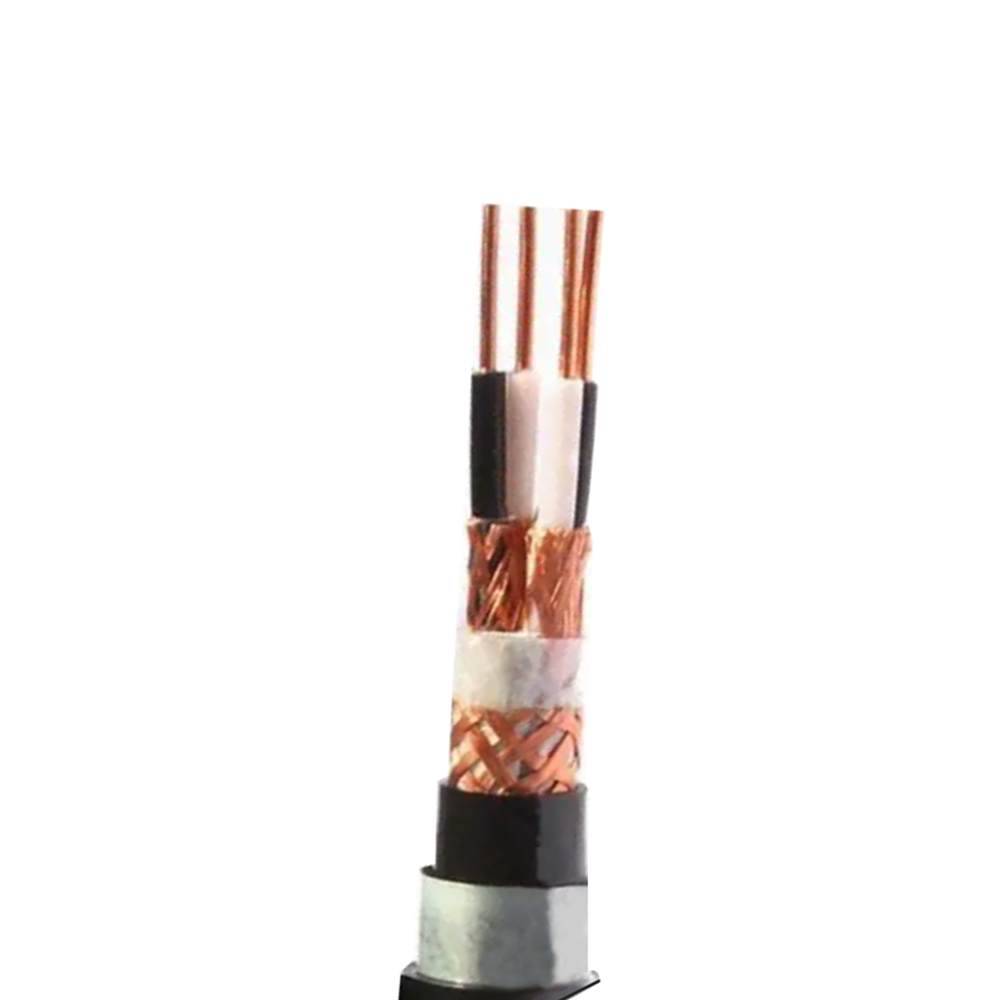

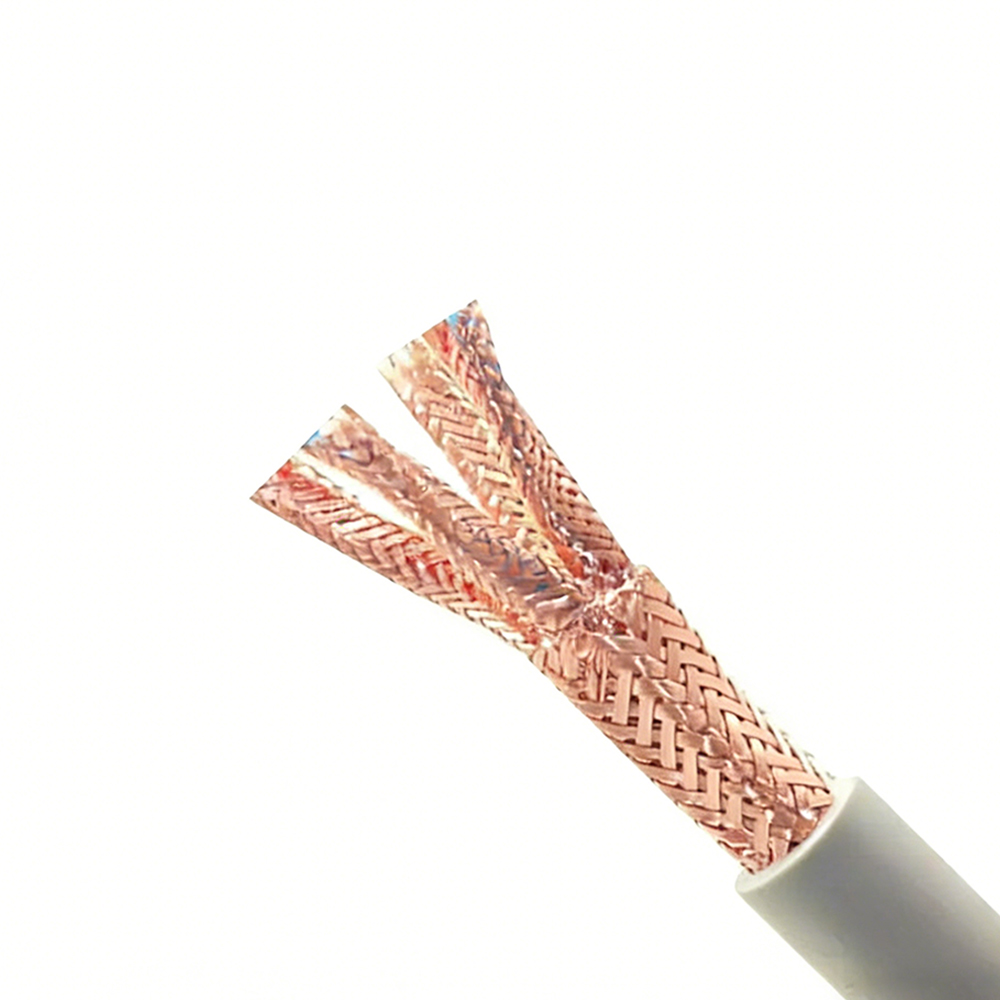

Stínění: Párové stínění (individuální stínění pro každý pár) a/nebo celkové stínění se používá mimo kroucené páry. Způsoby stínění zahrnují opletení měděným drátem, omotání hliníkovo-plastovou kompozitní páskou nebo kombinaci obou (kompozitní stínění).
Plášť: Plášť z extrudovaného polyvinylchloridu (PVC) nebo nízkokouřového nulového halogenu (LSZH) poskytuje mechanickou ochranu a ochranu životního prostředí.
Klíčové ovládací prvky procesu: Přísně kontrolujte rovnoměrnost stoupání kroucení; zajistit míru pokrytí (opletené stínění typicky ≥80 %) a kontinuitu stínící vrstvy; proveďte 100% testy stejnosměrného odporu vodiče, izolačního izolačního napětí, izolačního odporu a pracovní kapacity; proveďte testy součinitele potlačení stínění nebo testy přenosové impedance pro stíněné kabely.

Služby
Konzultace při výběru: Poskytněte doporučení pro párové stínění, celkové stínění nebo kompozitní stínění na základě typu signálu (analogový/digitální), úrovně signálu, intenzity rušení prostředí, metod uzemnění a podmínek instalace (např. zda paralelní k napájecím kabelům).
Přizpůsobená výroba: Podpora přizpůsobení nestandardních počtů jader, speciálních stínících struktur, specifických barev pláště a výkonnostních charakteristik (např. třída nehořlavosti A, odolnost proti chladu).
Testování a certifikace: Poskytujte protokoly o zkouškách produktů v souladu s národními normami (např. GB/T 9330) nebo průmyslovými specifikacemi.

Výhody
Vynikající výkon proti rušení: Kroucená dvoulinka a vícevrstvé stínící struktury účinně potlačují vnější elektromagnetické rušení a přeslechy mezi vnitřními páry a zajišťují kvalitu přenosu signálu.
Stabilní a spolehlivý přenos: Nízká pracovní kapacita a dobré izolační vlastnosti snižují útlum signálu a zkreslení během přenosu, díky čemuž jsou vhodné pro přesný přenos středně a nízkofrekvenčních signálů.
Flexibilní konstrukční návrh: Metody počtu jader a stínění (párové stínění, celkové stínění, párové celkové stínění) lze flexibilně kombinovat na základě požadavků proti rušení a přizpůsobit se signálovým obvodům různé složitosti.
Silná přizpůsobivost prostředí: Plášť se může vyznačovat retardací hoření, odolností vůči oleji, odolností proti vlhkosti, nízkou kouřivostí a nulovými halogenovými vlastnostmi atd., Splňující různá průmyslová prostředí a bezpečnostní požadavky.
Standardizace a kompatibilita: Soulad s příslušnými národními a průmyslovými standardy zajišťuje dobrou kompatibilitu s běžnými počítačovými systémy a rozhraními automatizačních přístrojů, což usnadňuje integraci a údržbu systému.
