Komplexní úvod do PVC izolovaných a opláštěných napájecích kabelů

I. Definice a základní charakteristiky
Napájecí kabely izolované a opláštěné PVC se vztahují k napájecím kabelům, které používají polyvinylchlorid (PVC) jako primární materiál pro izolaci vodičů a vnější plášť. Patří mezi nejběžnější a nejrozšířenější kabely pro všeobecné použití, které jsou navrženy na základě vyváženého výkonu materiálu PVC a dosahují široce přijímaného kompromisu mezi mechanickou ochranou, elektrickou izolací, odolností vůči okolnímu prostředí a hospodárností.

Základní vlastnosti:
Vyvážený komplexní výkon: Materiál PVC se dobře chová v oblasti mechanické pevnosti, elektrické izolace, odolnosti proti chemické korozi, zpomalování hoření a zpracovatelnosti, bez výrazných slabin.
Dobrá zpomalovač hoření: Díky úpravám složení mohou kabely z PVC snadno splnit požadavky na nehořlavost, čímž se zabrání šíření plamene podél kabelu.
Odolnost vůči povětrnostním vlivům a chemikáliím: Vykazuje dobrou odolnost vůči vodě, kyselinám, zásadám, olejům a rozpouštědlům, díky čemuž je vhodný pro různá průmyslová prostředí.
Vynikající zpracovatelnost a hospodárnost: Materiál PVC je relativně levný a technologie zpracování vytlačováním je vyzrálá a přímočará, což má za následek vysokou efektivitu výroby a nízké výrobní náklady.
Široká použitelnost: K dispozici v kompletní řadě modelů a specifikací, pokrývajících úrovně napětí od nízkého napětí (např. 0,6/1 kV) po střední napětí (např. pod 35 kV), splňující většinu běžných potřeb distribuce energie.

II. Hlavní typy a aplikační scénáře
Klasifikace podle úrovně napětí:
Nízkonapěťové kabely PVC (0,6/1 kV): Nejběžnější typ, používaný pro pevné rozvody elektrické energie v budovách a továrnách, jako jsou řady VV a VLV.
Vysokonapěťové PVC kabely (např. 6/10 kV, 8,7/15 kV): Používají se pro přenos energie v městských distribučních sítích a průmyslových parcích, jako jsou řady VV22 a VLV22.

Klasifikace podle struktury:
Standardní typ: Základní konstrukce izolace a opláštění, používaná v suchém vnitřním prostředí.

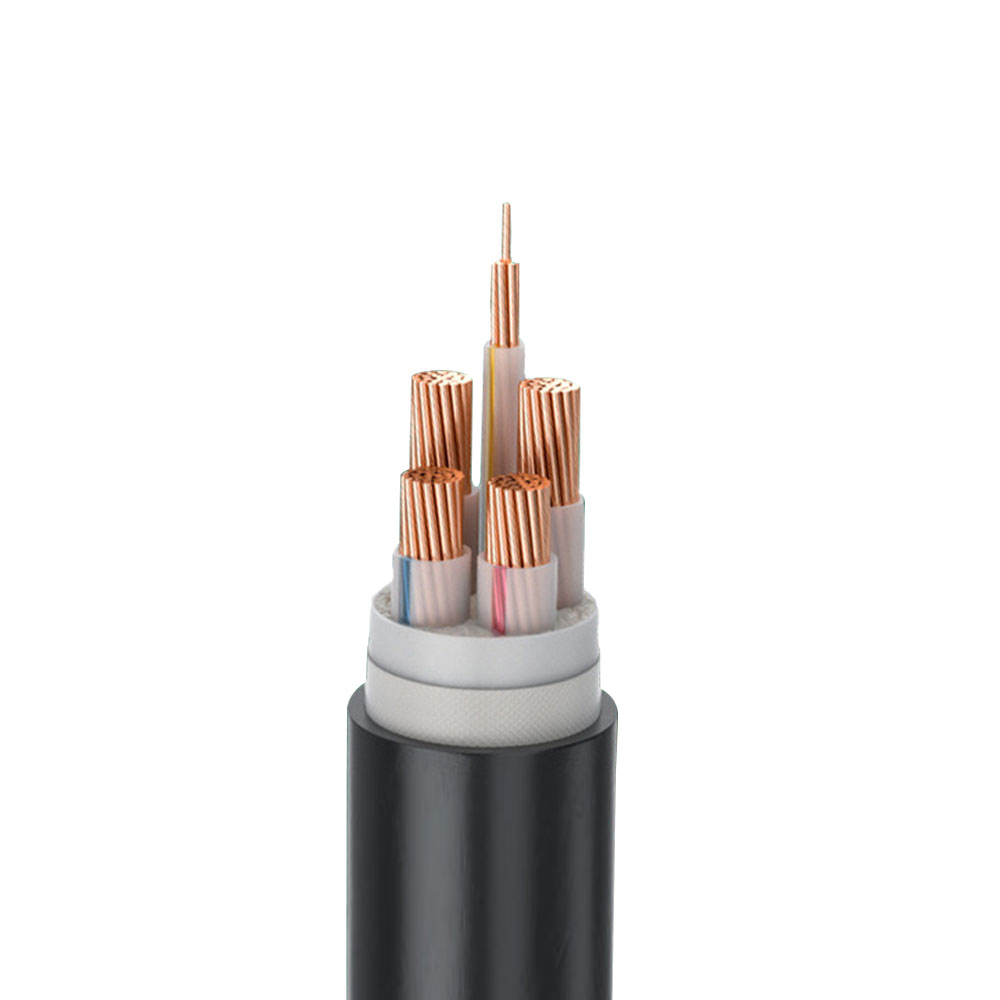

Pancéřovaný typ: Vylepšený ocelovou páskou nebo drátěným pancéřováním (např. VV22, VV32), používaným pro přímé zakopání, instalaci potrubí nebo aplikace vyžadující zvýšenou mechanickou ochranu.
Nehořlavý/ohnivzdorný typ: Používá speciální PVC směsi zpomalující hoření, aby byly splněny předpisy o požární bezpečnosti budov.

Hlavní oblasti použití:
Stavební projekty: Hlavní a pobočkové rozvody elektrické energie v obytných, kancelářských a komerčních budovách, pro vnitřní/venkovní exponované nebo potrubní instalace.
Průmyslové rozvody energie: Rozvody energie a připojení zařízení v továrních dílnách a výrobních linkách, zvláště vhodné pro běžná průmyslová prostředí s olejem, mazivem nebo vlhkostí.
Infrastruktura: Napájení pro pevné instalace, jako je městské pouliční osvětlení, komunální inženýrství a zemědělské zavlažování.
Dočasné napájení: Dočasná elektrická vedení pro staveniště a místa konání akcí jsou ceněna pro svou odolnost a hospodárnost.

III. Klíčové kontroly výrobního procesu
Formulace a peletizace PVC: Toto je základ výkonu. PVC pryskyřice se mísí se změkčovadly, stabilizátory, retardéry hoření, plnivy atd. v přísných poměrech, poté se plastifikuje a peletizuje za vzniku kabelových směsí, které splňují specifické normy (např.
Zhutňování a předehřívání vodičů: Vodiče se zhutňují a splétají, aby se zmenšil průměr, a poté se před vytlačováním izolace předehřejí, aby se odstranila vlhkost a zlepšila se adheze mezi PVC a vodičem.
Triple-Layer Co-Extrusion (střední napětí): U vysokonapěťových kabelů jsou stínění vodičů, PVC izolace a izolační stínící vrstvy vytlačovány současně, aby byla zajištěna hladká rozhraní a rovnoměrné rozložení elektrického pole.
Kontrola soustřednosti: K přísné kontrole stejnoměrnosti tloušťky izolačních a plášťových vrstev se používají vysoce přesné vytlačovací nástroje a online měřidla průměru, přičemž klíčovou metrikou kvality je excentricita.
Chlazení a jiskrové testování: Extrudované kabely okamžitě vstupují do chladicí vodní lázně pro stupňovité chlazení, aby se struktura stabilizovala. Poté musí projít 100% vysokonapěťovým jiskrovým testem nebo online detekcí částečného výboje, aby se zajistilo, že nebudou žádné defekty izolace.
Kabeláž a pancéřování: Vícežilové kabely jsou spleteny do kompletního kabelu. U pancéřovaných kabelů se ocelová páska nebo dráty spirálovitě aplikují ve specifikovaných roztečích po vytlačení vnitřního pláště, po kterém následuje vytlačení vnějšího pláště.

IV. Podrobné hlavní výhody
Významná výhoda z hlediska nákladů: Nízké náklady na suroviny, vyspělé výrobní procesy a kompletní dodavatelský řetězec mu dávají bezkonkurenční cenovou výhodu při splnění základních požadavků na výkon, což z něj činí preferovanou volbu pro projekty citlivé na rozpočet.
Spolehlivá mechanická a trvanlivost: PVC plášť poskytuje dobrou odolnost proti opotřebení, nárazu a roztržení, díky čemuž je kabel robustní a odolný při běžné instalaci a používání.
Pohodlná instalace a pokládka: Nabízí určitý stupeň flexibility, usnadňuje tahání a ohýbání kabelových žlabů a trubek. Způsoby instalace jsou technikům známé.
Široká přizpůsobivost prostředí: Standardní složení PVC již odolávají většině environmentálních faktorů, jako je vlhkost, mírná chemická koroze a UV záření (pro venkovní přípravky), a nabízejí širokou použitelnost.

Shrnutí
Napájecí kabely izolované PVC a opláštěné jsou páteří a „tahounem“ přenosu a distribuce energie. Jejich základní hodnota spočívá v poskytování vyspělého, spolehlivého a nákladově efektivního řešení pro velkou většinu běžných potřeb připojení napájení v běžných prostředích. Přestože mají omezení v aspektech vysokého výkonu (např. odolnost vůči vysokým teplotám, bezhalogenová nízká kouřivost), v rámci jejich rozsáhlého použitelného rozsahu zůstávají nejlepším celkovým řešením z hlediska hospodárnosti, praktičnosti a dostupnosti. Pro standardní budovy, běžné průmyslové projekty a aplikace s přísnou kontrolou nákladů jsou často výchozí a správnou volbou.
