Jak počet vláken a optický design ovlivňují přenosový výkon
Kompozitní kabel z optických vláken s nejsou univerzální produkty. Počet vláken vláken – ať už 2, 4, 12, 24, 48 nebo více – přímo určuje, jakou kapacitu šířky pásma může podporovat jeden kabelový úsek, a volba mezi jednovidovým (OS2) a vícevidovým (OM3/OM4/OM5) vláknem zásadně mění použitelnou přenosovou vzdálenost. Jednovidová vlákna s poměrem jádro/plášť 9/125 μm jsou určena pro přenos na dlouhé vzdálenosti, běžně se používají v páteřních trasách nebo mezi rozvodnami, kde vzdálenosti přesahují několik kilometrů. Vícevidová vlákna se svými většími jádry 50/125 μm nebo 62,5/125 μm se lépe hodí pro datová spojení s krátkým dosahem a velkou šířkou pásma v rámci průmyslových závodů nebo systémů inteligentních budov.
Méně diskutovaným, ale stejně důležitým faktorem je struktura pramenů uvnitř kabelu. Konstrukce s volnými trubicemi umožňuje každému vláknu nebo svazku vláken mírný pohyb v trubici naplněné gelem, což chrání před tepelnou roztažností a kontrakcí – což je kritické ve venkovních nebo průmyslových prostředích, kde jsou výrazné teplotní výkyvy. Pevně tlumené konstrukce obalí každé vlákno přímo ochranným povlakem, což usnadňuje jejich ukončení, ale je citlivější na mechanické namáhání. U kompozitních kabelů, které integrují jak vláknové, tak měděné silové vodiče, je pro dlouhodobou spolehlivost zásadní pochopení toho, jak tyto dvě součásti interagují při ohybu, tahu a teplotním zatížení.
Zhishang Cable konstruuje produkty s pečlivou pozorností k uspořádání jádra vlákna vzhledem k neutrální ose kabelu, čímž se minimalizují ztráty mikroohybem, které mohou v průběhu času tiše zhoršit kvalitu signálu bez jakéhokoli viditelného poškození pláště kabelu.

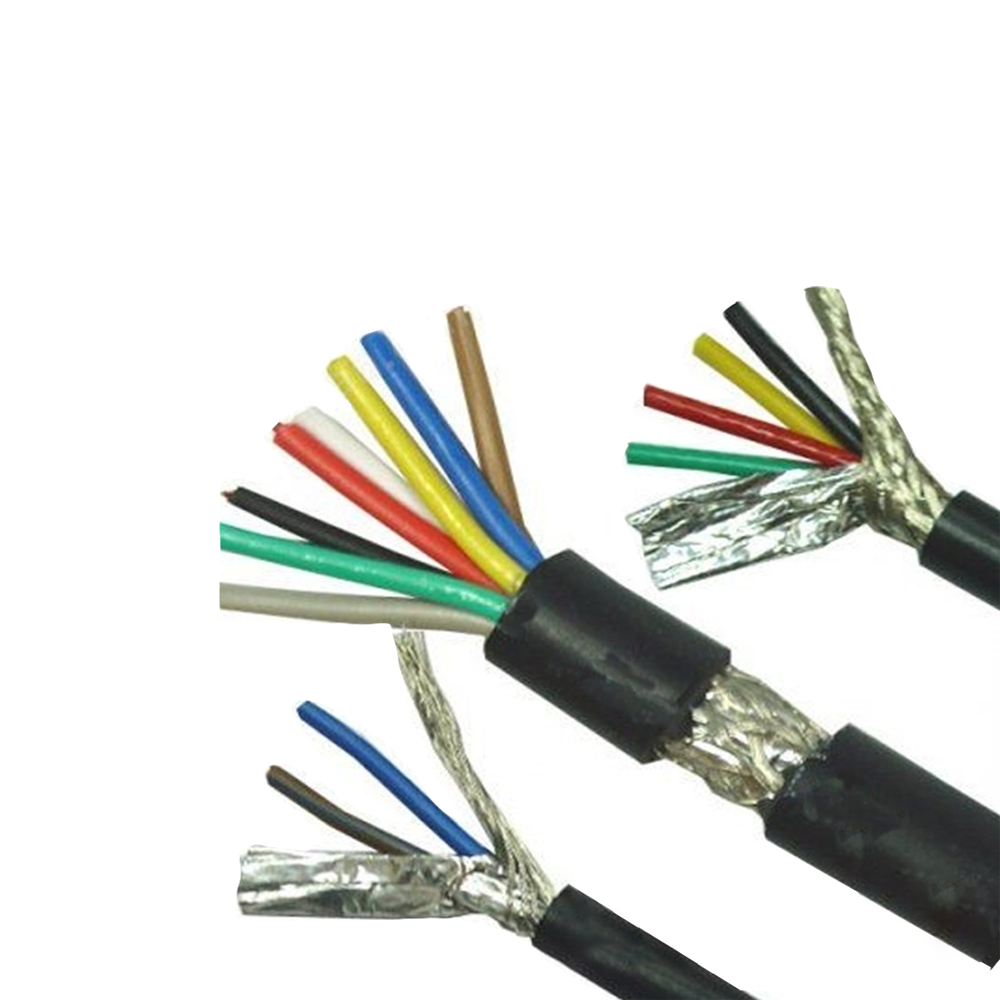

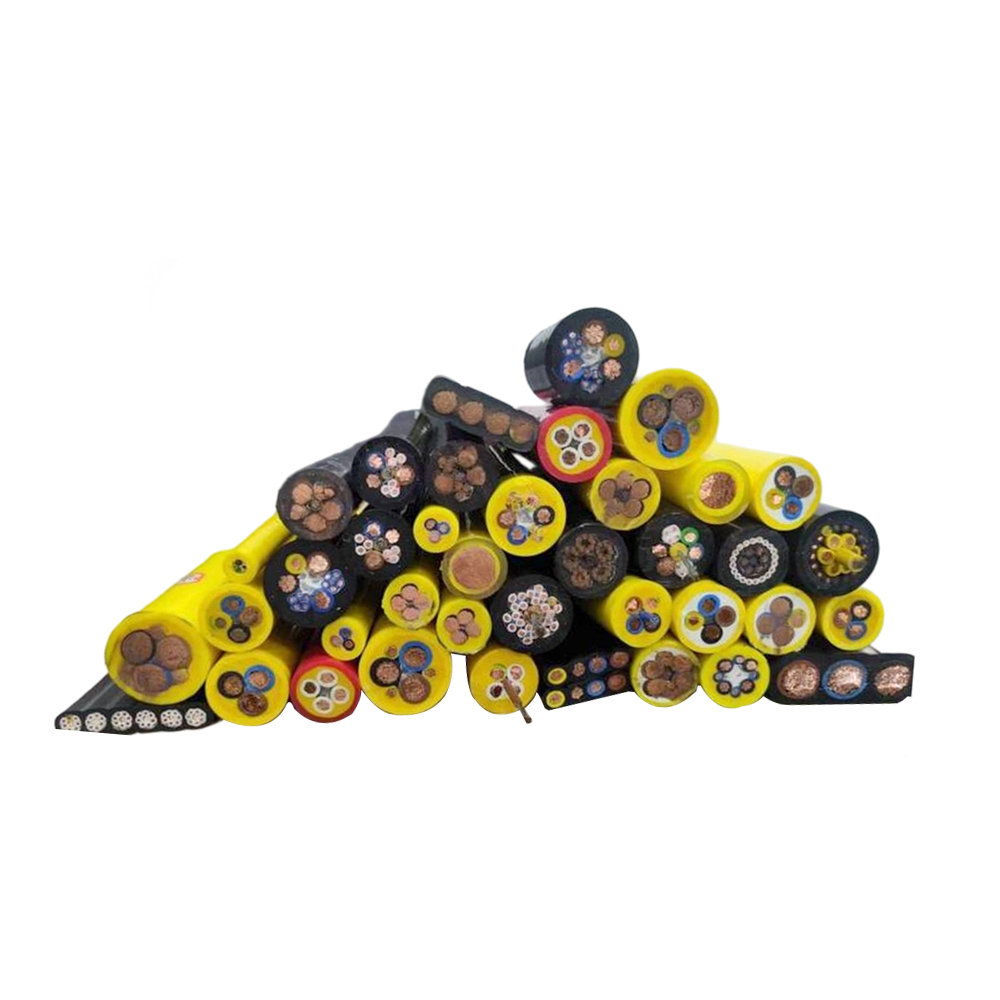

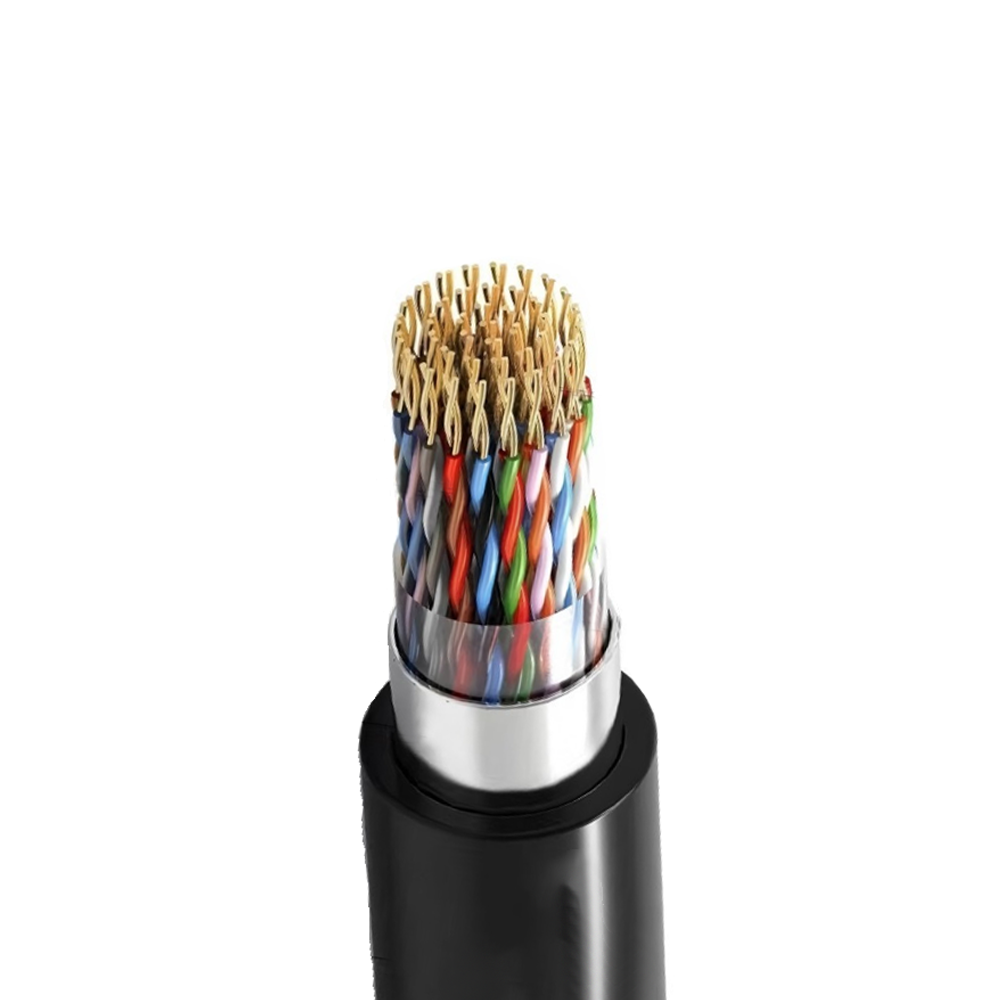

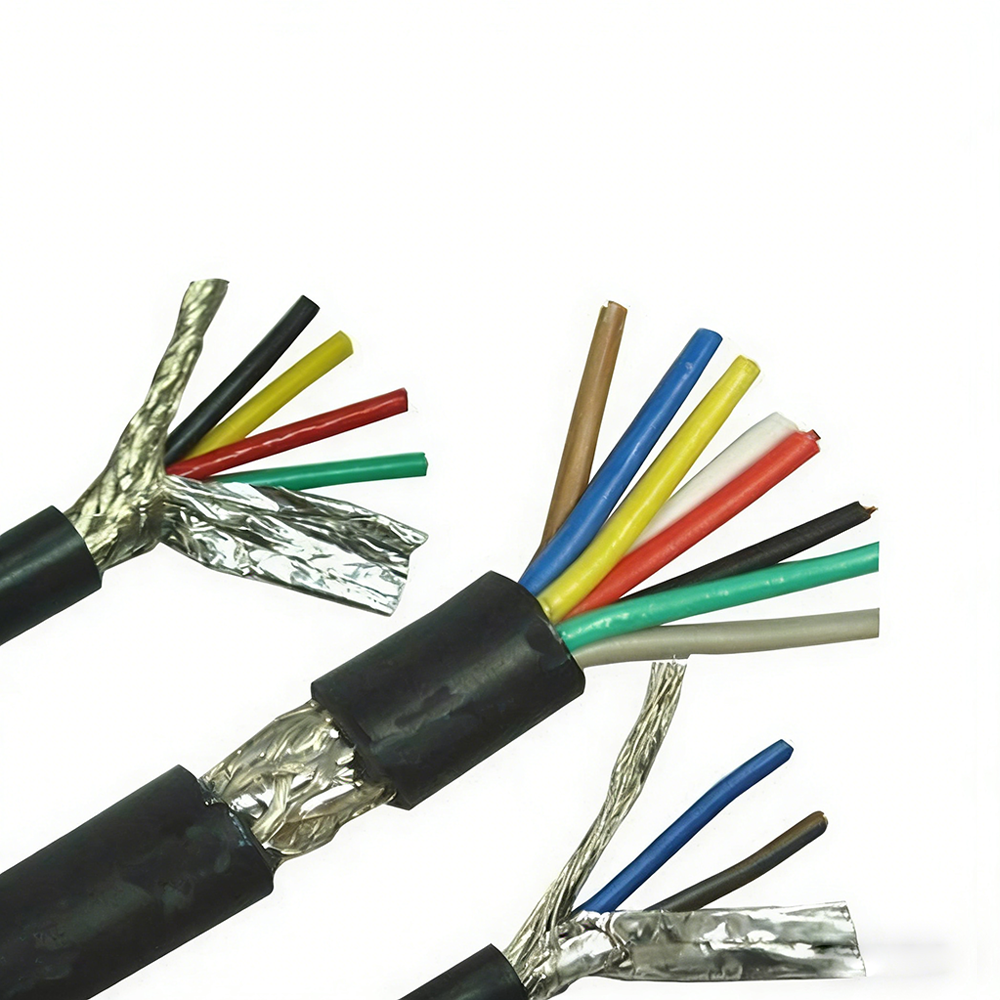

Konfigurace silových vodičů v designu kompozitních kabelů
Elektrická část a kompozitní kabel z optických vláken slouží dvěma odlišným funkcím v závislosti na aplikaci: může přenášet provozní napájení pro vzdálená zařízení, jako jsou kamery, senzory nebo malé komunikační uzly, nebo může sloužit jako ochranné uzemnění a signalizační médium v rámci infrastruktury energetické společnosti. Tyto dva případy použití vyžadují velmi odlišné specifikace vodičů a výběr nesprávné konfigurace vede buď k překonstruovaným kabelům, které plýtvají náklady, nebo k podhodnoceným vodičům, které představují bezpečnostní rizika.
Pro nízkonapěťové aplikace (typicky 48V DC nebo 24V DC v průmyslových automatizačních a sledovacích systémech) jsou běžné kroucené nebo paralelní měděné vodiče s průřezy mezi 0,5 mm² a 2,5 mm². V užitkových variantách OPGW (Optical Ground Wire) nebo OPPC (Optical Phase Conductor) jsou kovové prvky strukturální a elektrické současně, často používají dráty z hliníkem plátované oceli (ACS) nebo hliníkové slitiny uspořádané v soustředných vrstvách. Stejnosměrný odpor a zkratová proudová kapacita těchto vodičů musí být vypočtena a ověřena podle požadavků na koordinaci ochrany sítě – čistě mechanický přístup k výběru kabelu je v těchto instalacích nedostatečný.
| Typ aplikace | Typický materiál vodiče | Rozsah průřezu | Primární funkce |
|---|---|---|---|
| Průmyslová automatizace / dohled | Holá nebo pocínovaná měď | 0,5 – 2,5 mm² | Nízkonapěťový napájecí zdroj |
| Utility Grid / OPGW | Ocel pokrytá hliníkem (ACS) | Liší se podle jmenovitého proudu | Dráha poruchového proudu zemnícího vodiče |
| Železniční / tranzitní systémy | Měď nebo slitina mědi | 1,5 – 6 mm² | Signalizační datové spojení |
| Chytrá budova / Slaboproud | Pocínovaná měď | 0,75 – 1,5 mm² | PoE / řídicí signál |
Výběr materiálu bundy a jeho vliv na životnost v terénu
Vnější plášť kompozitního kabelu z optických vláken je první linií obrany proti degradaci životního prostředí, přesto se s ním často zachází jako s dodatečným nápadem při nákupu. Dominantní materiály pláště – PE (polyethylen), PVC, LSZH (Low Smoke Zero Halogen) a TPU – každý přináší specifické kompromisy, které se stávají kriticky důležitými v závislosti na prostředí instalace.
HDPE bundy zůstávají standardem pro přímé pohřební a venkovní aplikace, protože mají vynikající odolnost proti vlhkosti, UV stabilitu a odolnost vůči půdním chemikáliím. HDPE však nefunguje dobře v případě požáru – hoří bez samozhášení. Pro kabely vedené stoupačkami budov, kabelovými lávkami uvnitř tunelů nebo uzavřenými průmyslovými zařízeními, Bundy LSZH jsou vyžadovány většinou požárních předpisů; omezují emise toxických plynů a hustotu kouře, což je zvláště důležité v uzavřených prostorách, kde může být evakuace obtížná.
V dynamických aplikacích – robotická ramena, pohyblivé obráběcí stroje nebo kabelové systémy vlečných řetězů – nenabízí PE ani PVC potřebnou opakovanou mechanickou odolnost v ohybu. TPU (termoplastický polyuretan) je zde vhodnou volbou, nabízí vysokou odolnost proti oděru a zachování pružnosti i po milionech ohybových cyklů. Společnost Anhui Zhishang Cable Technology Co., Ltd. v rámci svého vývoje produktů řízeného výzkumem a vývojem spolupracuje se zákazníky na specifikaci materiálu pláště na základě skutečných provozních podmínek, spíše než na nejlevnější dostupnou možnost, přičemž uznává, že selhání pláště je jednou z hlavních příčin předčasné výměny kabelů v terénu.
Klíčové vlastnosti materiálu bundy na první pohled
- HDPE: Nejlepší odolnost proti vlhkosti a UV záření; vhodné pro venkovní/přímé pohřbívání; není zpomalující hoření.
- PVC: Nákladově efektivní se střední flexibilitou; přijatelná retardace hoření; při spalování uvolňuje plynný HCl.
- LSZH: Nízké toxické emise při požáru; povinné pro tunely, železnice a veřejné budovy v mnoha regionech.
- TPU: Vynikající odolnost proti otěru a únavě v ohybu; ideální pro stěhování nebo instalace s vlečným řetězem.
Instalační úskalí, která časem zhoršují výkon kompozitního kabelu
Dokonce i dobře vyrobený kompozitní kabel z optických vláken může mít nižší výkon nebo předčasně selhat, pokud instalační postupy neberou v úvahu fyzické a mechanické vlastnosti kabelu. Jednou z nejčastějších chyb je ignorování minimální poloměr ohybu . U kompozitních kabelů není tento poloměr jedinou hodnotou, ale dvojím omezením: optická vlákna a měděné vodiče mohou mít různé požadavky na minimální poloměr ohybu a kabel musí být navržen a instalován tak, aby vyhovoval přísnějšímu z těchto dvou. Porušení minimálního poloměru ohybu vlákna přináší mikro- a makro-ohybové ztráty; překročení limitu vodiče může časem způsobit únavu kovu a zvýšený odpor.
Dalším nedoceněným rizikovým faktorem je tahání během instalace potrubí. The maximální povolené tahové zatížení (často specifikované samostatně pro instalaci a dlouhodobý servis) nesmí být překročen. U kabelů s vlákny podepřenými centrálním výztužným prvkem (typicky FRP nebo ocelí) přenáší výztužný prvek většinu tahové síly – ale pokud je kabel uchopen nebo vytažen z pláště, nikoli správně zakončen na konci, zatížení se místo toho přenese na optická vlákna nebo měděné vodiče. Toto je zvláště častá chyba, když montéři, kteří nejsou obeznámeni s konstrukcí kompozitních kabelů, používají standardní stahovací úchyty určené pro plně elektrické kabely.
Tepelný management během instalace v horkém prostředí nebo vedení potrubí vystaveného přímému slunečnímu záření je také často přehlíženo. Teplo urychluje degradaci pláště a může způsobit rozdílnou tepelnou roztažnost mezi vláknovými prvky a kovovými vodiči. Specifikace kabelu s vhodným rozsahem provozních teplot – a ověření, že poměry plnění vedení umožňují adekvátní odvod tepla – značně prodlužuje životnost. Kvalita spojů a zakončení optické části musí být po instalaci ověřena pomocí testování OTDR, nikoli pouze vizuální kontrolou, protože ztráty spojení, které jsou v přijatelných mezích v první den, se mohou výrazně zhoršit, pokud byl spoj nebo konektor mechanicky namáhán nesprávným vedením.
