Kabel nabíjecí stanice pro elektromobily Komplexní úvod

I. Definice a základní charakteristiky
Kabely nabíjecích stanic pro elektromobily (EV) jsou specializované kabely určené k připojení elektrických vozidel k nabíjecím stanicím (nebo nabíjecím pistolím). Jsou zodpovědné za přenos vysoce výkonné elektrické energie stejnosměrného proudu (DC) nebo střídavého proudu (AC) a zároveň integrují funkce, jako je řídicí navádění, zpětná vazba signálu, komunikace a monitorování teploty. Nejsou to jednoduché prodlužovací kabely, ale kritické komponenty, které kombinují elektrickou bezpečnost, mechanickou odolnost, přizpůsobivost prostředí a interakci člověk-stroj. Jejich výkon přímo ovlivňuje bezpečnost nabíjení, efektivitu a uživatelskou zkušenost.

Základní vlastnosti:
Přenos vysokého proudu a schopnost chlazení: Musí stabilně přenášet vysoké proudy (např. stejnosměrné rychlé nabíjení až 250 A nebo více) po dlouhou dobu, s ohledem na konstrukci zahřívání vodiče a odvod tepla.
Vysoké napětí: Provozní napětí se neustále zvyšuje (např. DC 1000 V, AC 690 V), což klade přísné požadavky na izolaci a stínění.
Struktura integrovaného multifunkčního kabelu: Typicky se vyznačuje kompozitní strukturou, která integruje elektrické vedení, řídicí vedení (CP/CC), komunikační vedení (např. CAN, PLC), zemnící vodiče a teplotní senzory (NTC).
Požadavky na vysokou mechanickou a environmentální odolnost: Musí odolat častému navíjení, drcení, tažení a ohýbání a zároveň odolávat ultrafialovému (UV) záření, ozónu, extrémním teplotám (-40 °C až 125 °C), dešti a chemikáliím (např. rozmrazovací soli).
Přísné bezpečnostní normy: Musí vyhovovat mezinárodním normám pro nabíjecí rozhraní (např. IEC 62196, GB/T 20234) a bezpečnostním normám kabelů (např. UL 62, EN 50620, GB/T 33594), s ochranou proti nadproudu a přehřátí.

II. Hlavní typy a aplikační scénáře
Klasifikace podle režimu nabíjení a typu proudu:
Kabely AC nabíjecích stanic (režim 2/3): Používají se pro domácí a veřejné pomalu nabíjecí stanice, typicky s napětím 250V/440V AC a proudy ≤63A, s relativně lehkou konstrukcí.
Kabely stejnosměrných nabíjecích stanic (režim 4): Používají se pro veřejné rychlonabíjecí a přebíjecí stanice s napětím až 1000 V DC nebo vyšším a proudy typicky v rozsahu od 80A do 500A nebo více. Tyto kabely jsou tlustší a těžší a často vyžadují integrované kapalinové chladicí systémy.

Klasifikace podle způsobu chlazení:
Pasivní vzduchem chlazený typ: Spoléhá na odvod tepla přes materiály vodiče a pláště, který se používá pro nabíjení se středním až nízkým výkonem (např. většina AC stanic a některé DC stanice).
Aktivní, kapalinou chlazený typ: Integruje nezávislé potrubí pro cirkulaci chladicí kapaliny uvnitř kabelu, což umožňuje nucené chlazení kapalinou. Tato technologie může zvýšit proudovou zatížitelnost kabelů se stejným vnějším průměrem o více než 50 %, čímž řeší problém objemných kabelů při vysokovýkonném rychlém nabíjení (≥350 kW).

Aplikační scénáře:
Soukromé nabíjení: Domácí nástěnné AC stanice vyžadující vysokou flexibilitu a životnost ohybového cyklu od kabelu.
Veřejné nabíjecí stanice: Zahrnuje AC pomalé nabíjecí stanice a DC rychlé nabíjecí stanice, které vyžadují vysokou životnost, odolnost vůči povětrnostním vlivům a odolnost vůči vandalům od kabelu.
Vysoce výkonné přeplňovací stanice: Obvykle používejte kapalinou chlazené kabely, které umožňují rychlé nabíjení s vysokým výkonem (např. 350 kW–600 kW), přičemž kabel je lehký a zlepšuje se uživatelský komfort.

III. Klíčové kontroly výrobního procesu

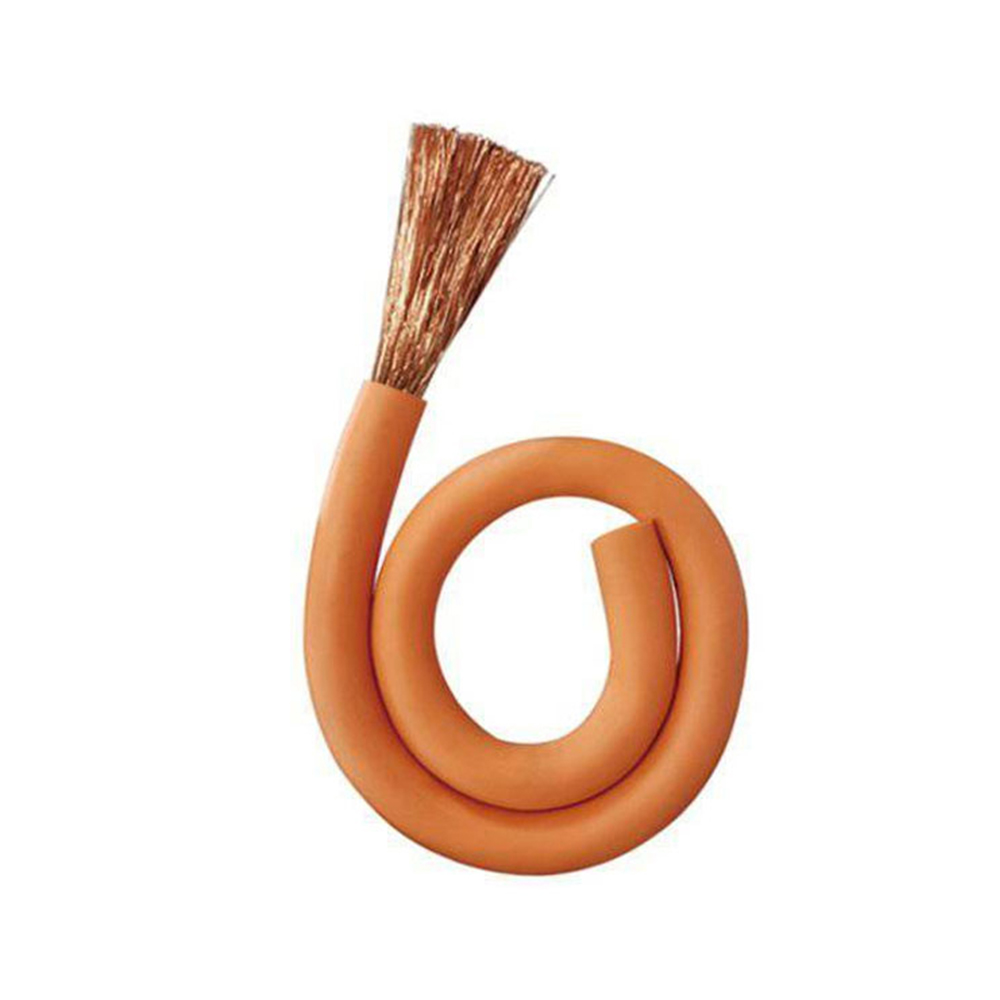

Návrh a výroba vodičů: Používá vícepramenné ultra jemné měděné dráty bez kyslíku pro přesné splétání, aby byla zajištěna vysoká flexibilita. Vysokovýkonné stejnosměrné kabely mohou využívat tvarované vodiče pro optimalizaci využití prostoru a odvodu tepla.
Izolační a stínící systém:
Elektrické vedení: Pro zajištění vysokonapěťové izolace použijte vysoce výkonný zesíťovaný polyetylén (XLPE) nebo elastomerní materiály.

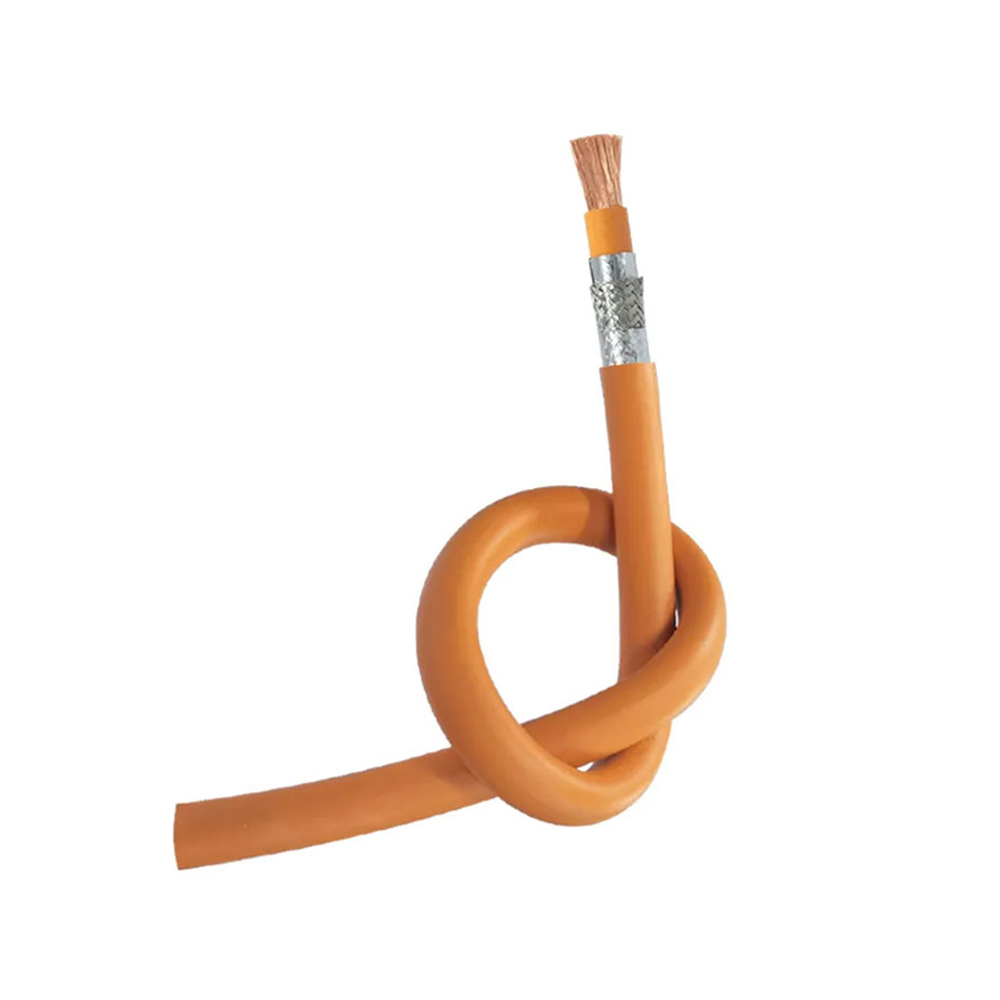

Stínění: Musí používat opletení z měděného drátu s vysokým pokrytím nebo opletení kombinované s kompozitním stíněním z hliníkové fólie pro účinné potlačení vysokofrekvenčního elektromagnetického rušení a ochranu vnitřních signálových vedení.
Plášť a výztužná vrstva: Vnější plášť používá elastomerní materiály vysoce odolné proti oděru, povětrnostním vlivům a UV záření (např. speciální PVC, TPE, CSPE). Opletení z vysoce pevných vláken (např. aramid) je často integrováno uvnitř jako tahový prvek, aby vydrželo časté tažení.
Integrace potrubí kapalinového chlazení (pro kabely chlazené kapalinou): Trubky chladicí kapaliny s mikroprůměrem (typicky izolované měkké trubky) jsou během kabeláže přesně integrovány s napájecími jádry kabelu a signálovými vedeními, aby byla zajištěna strukturální stabilita a účinnost chlazení.
Lisování pro integraci konektoru: Kabely a konektory nabíjecí pistole/stanice jsou obvykle integrovány pomocí vstřikování, aby byla zajištěna vodotěsnost (krytí IP, např. IP67/IP54), odolnost proti tahu a spolehlivost elektrického připojení.
100% testování bezpečnosti: Každý kabel musí projít vysokonapěťovým testováním, testováním izolačního odporu, testováním průchodnosti a funkčním testováním (např. signální smyčky, teplotní senzory).

IV. Podrobné hlavní výhody
Bezpečnost jako hlavní priorita: Vícevrstvý design zajišťuje ochranu proti riziku úrazu elektrickým proudem, přetížení a přehřátí v extrémním počasí a častém používání, obsahuje materiály zpomalující hoření, napěťově odolnou izolaci, monitorování teploty a přesné ovládání signálu.
Podpora vysoce účinného nabíjení: Optimalizovaný design vodiče a aplikace technologie kapalinového chlazení přímo podporují vyšší nabíjecí výkon, což výrazně zkracuje dobu nabíjení EV.
Soulad se standardy a přístup na globální trh: Přísné dodržování mezinárodních a regionálních standardů zajišťuje legální prodej a použití na cílových trzích (např. Čína, Evropa, Severní Amerika), čímž se buduje důvěra spotřebitelů.

Shrnutí
Kabely nabíjecích stanic EV jsou „posledním segmentem tepny“ v ekosystému dobíjení EV. Jejich technologická úroveň přímo určuje bezpečnost, rychlost a pohodlí nabíjení. Jak nabíjecí výkon postupuje směrem k ultravysokým rychlostem, technologie jako kapalinové chlazení se staly standardními funkcemi kabelů nové generace.
