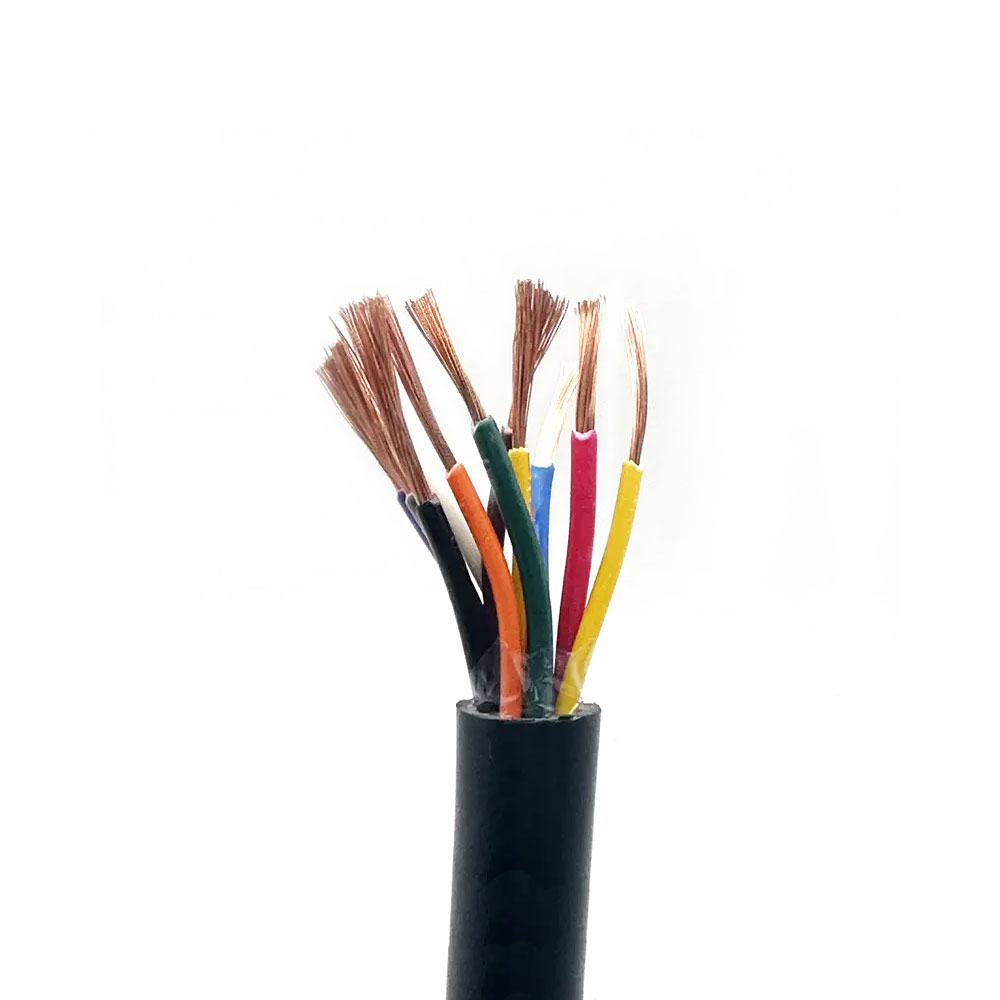

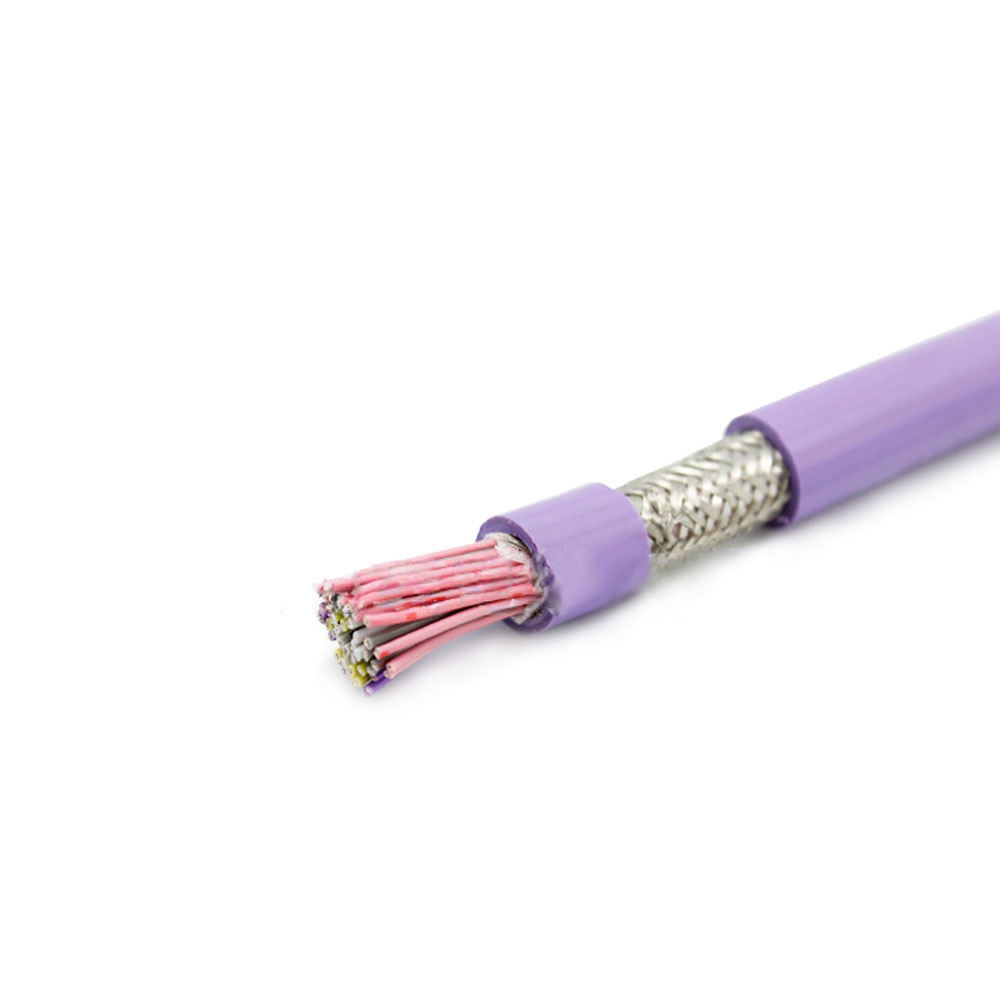

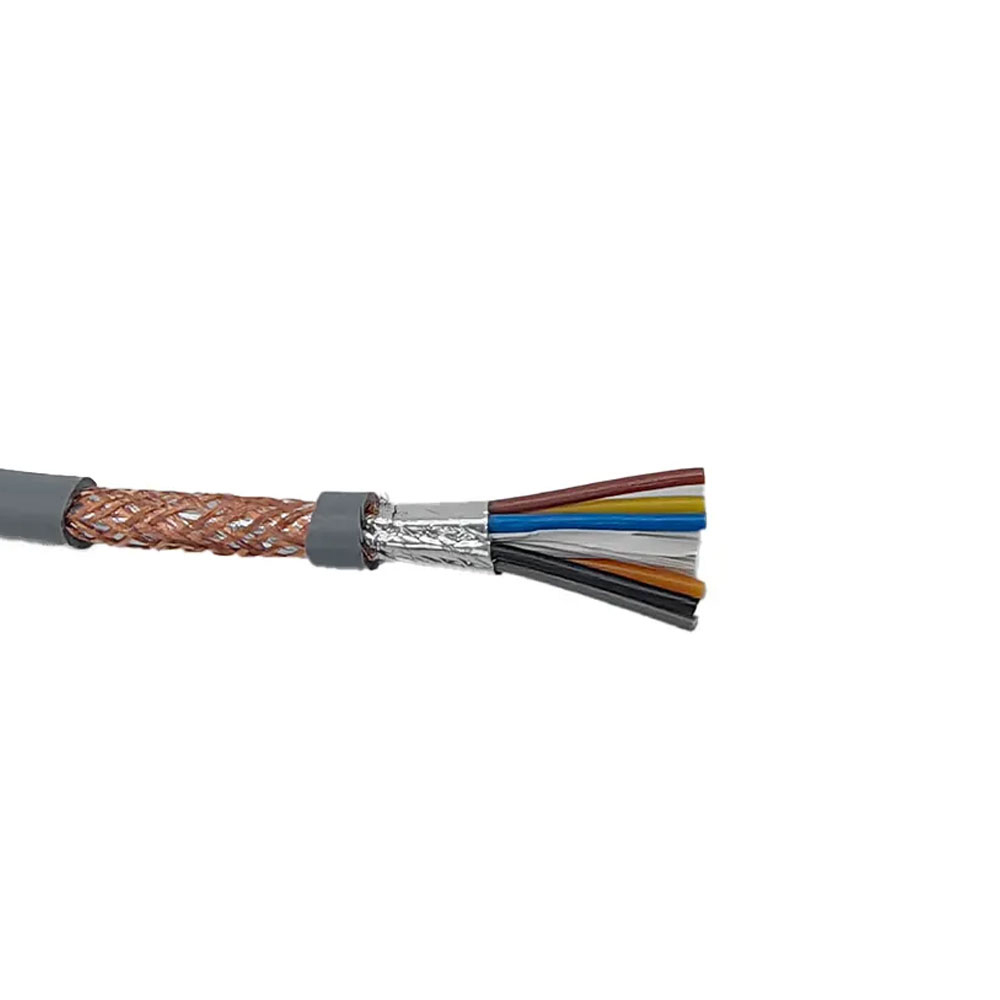

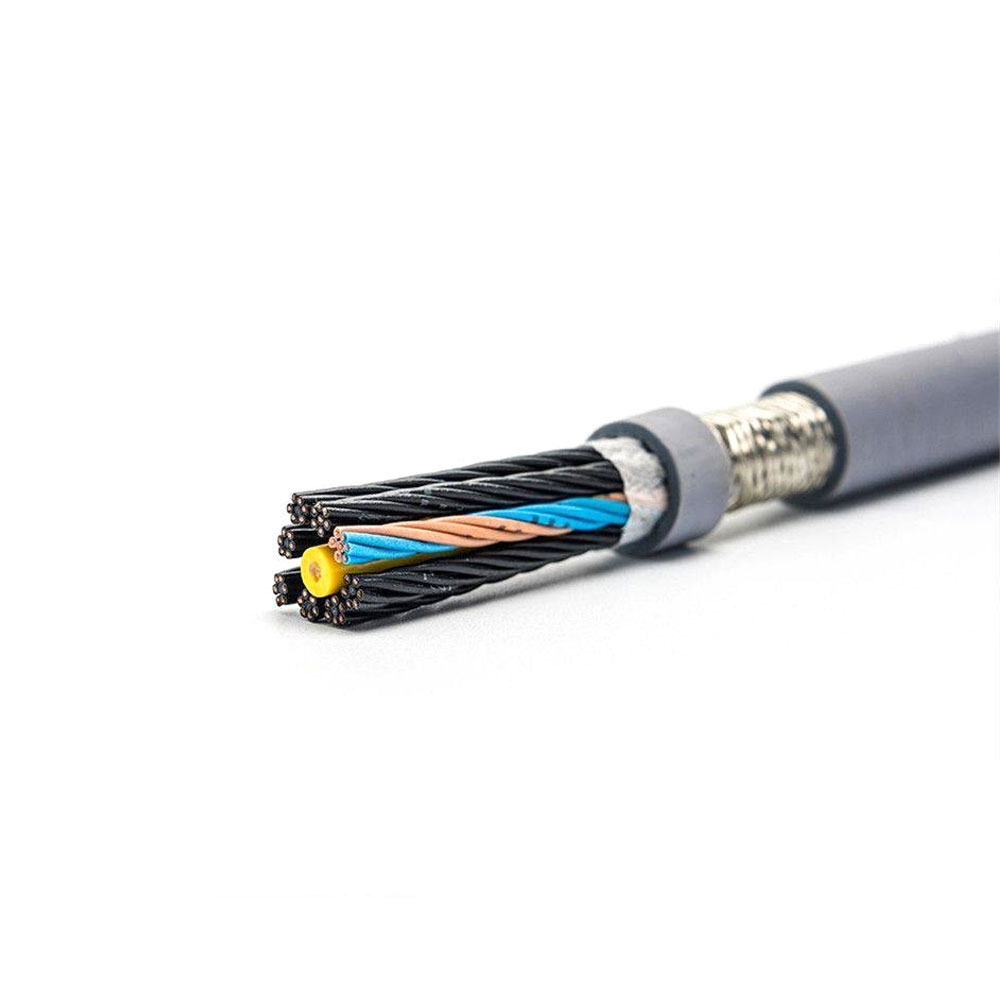

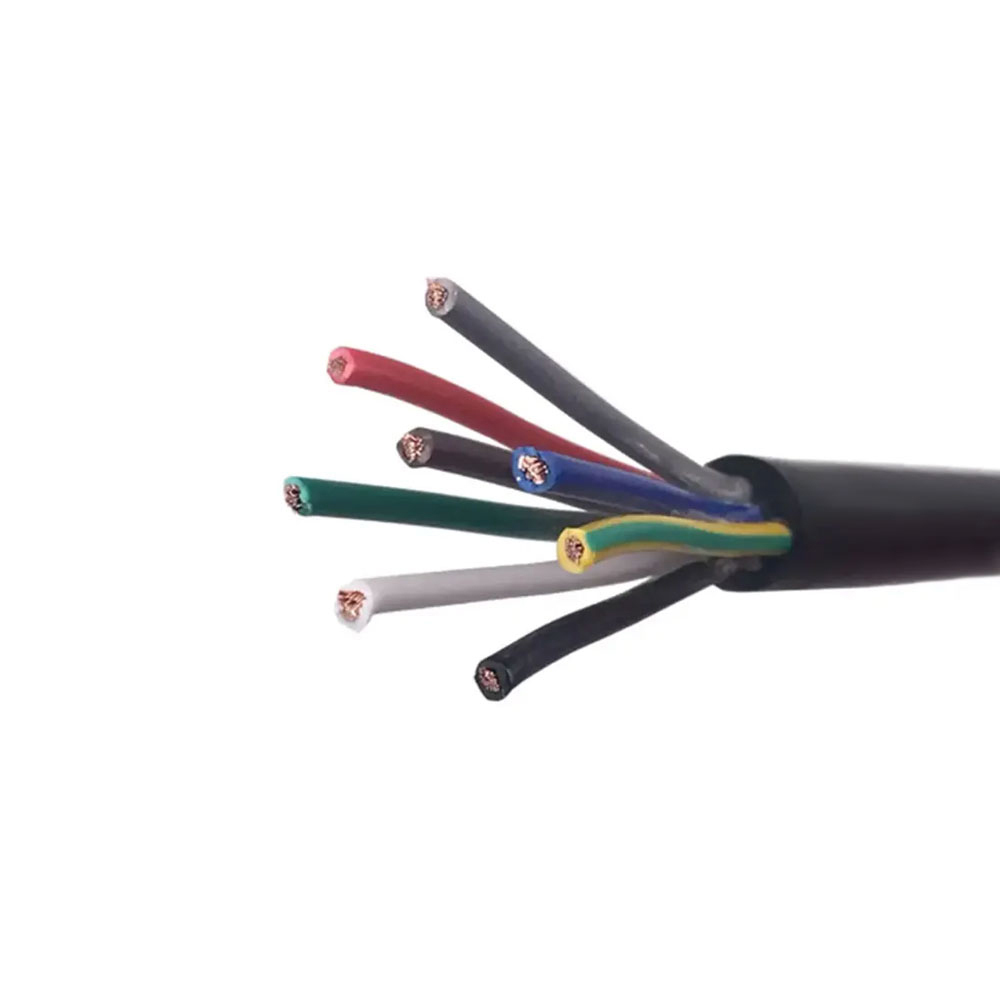

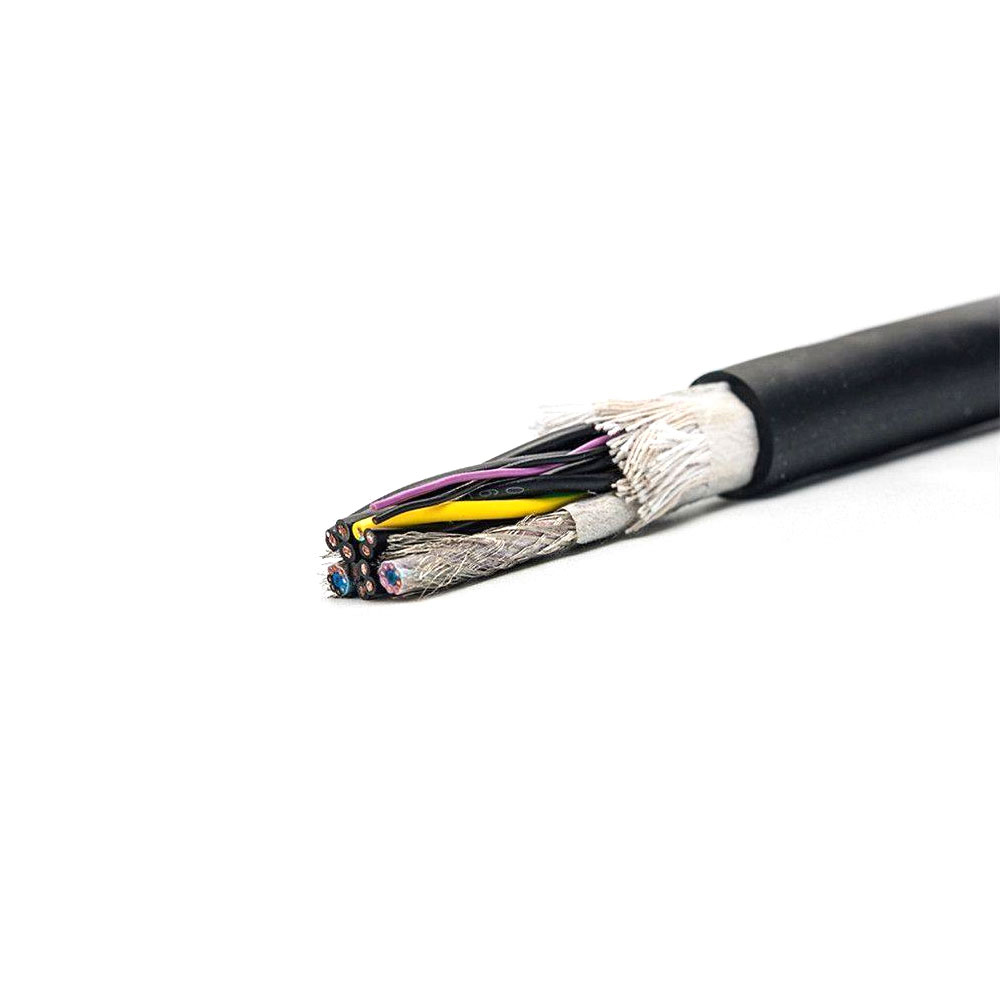

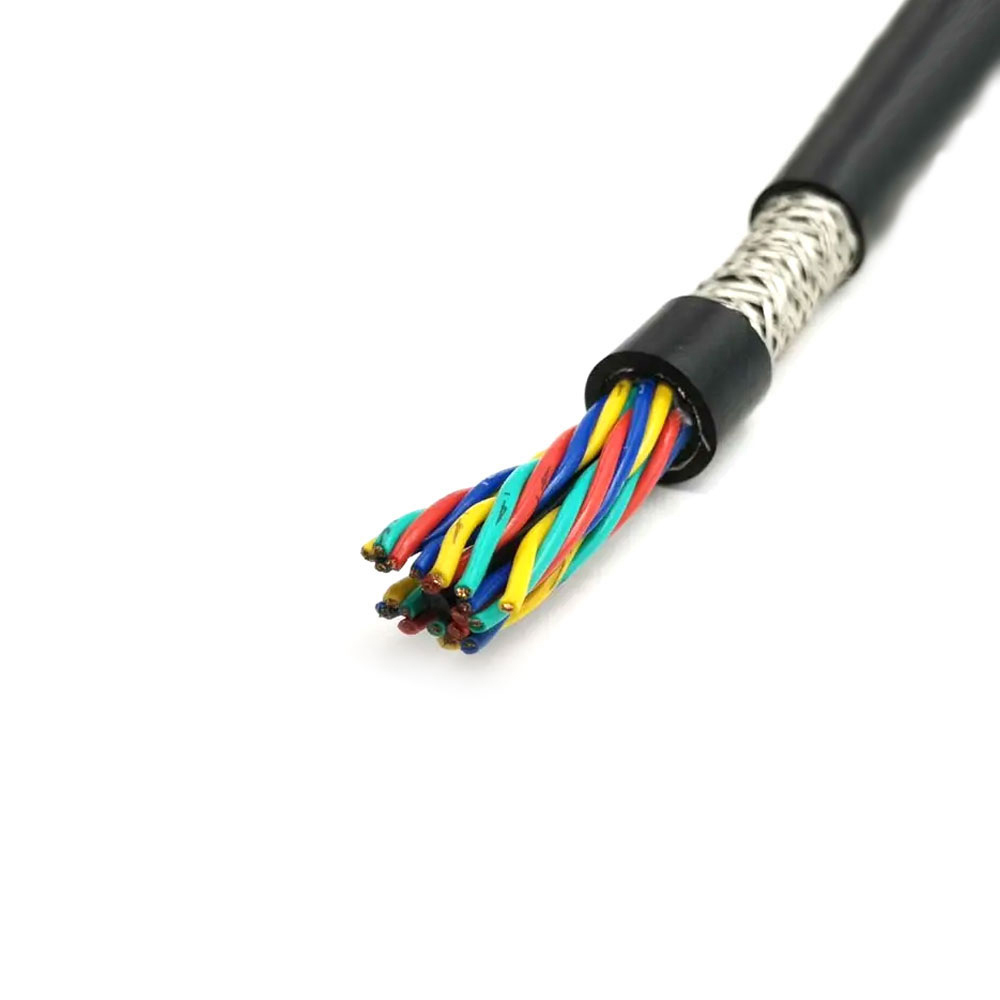

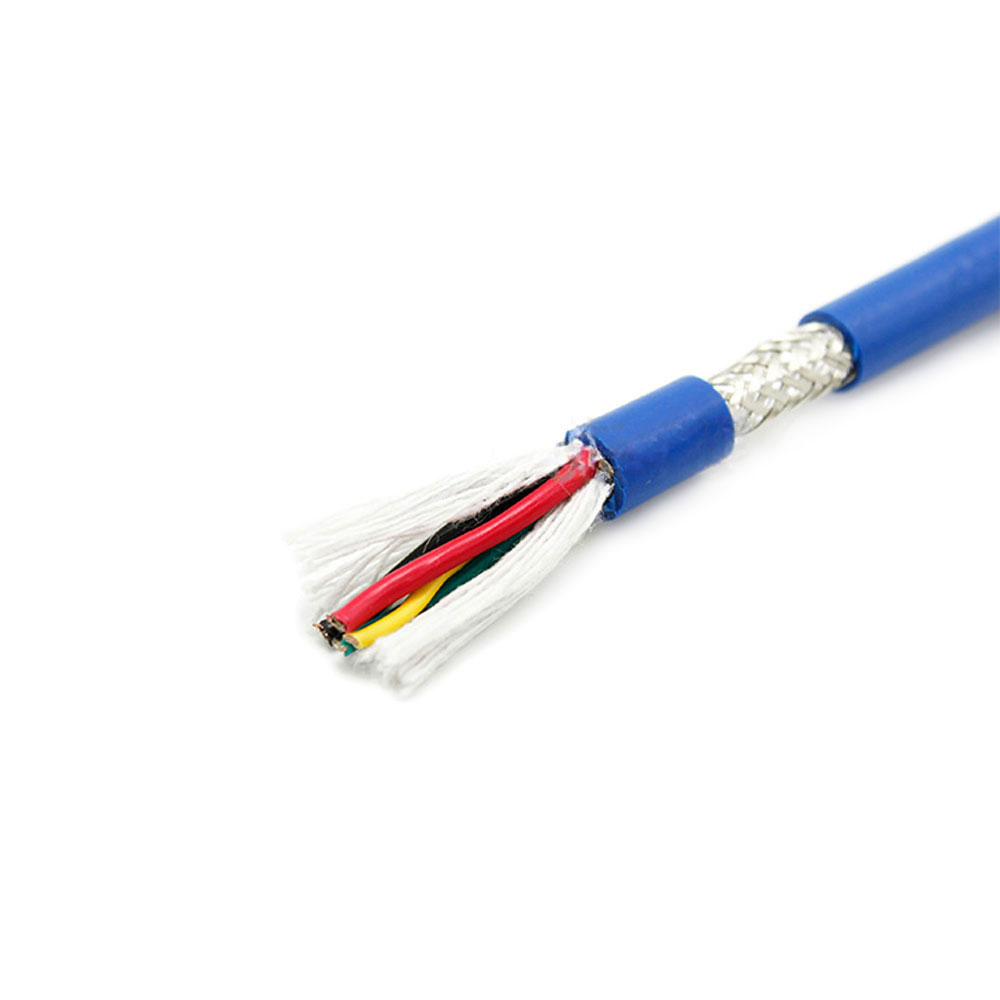

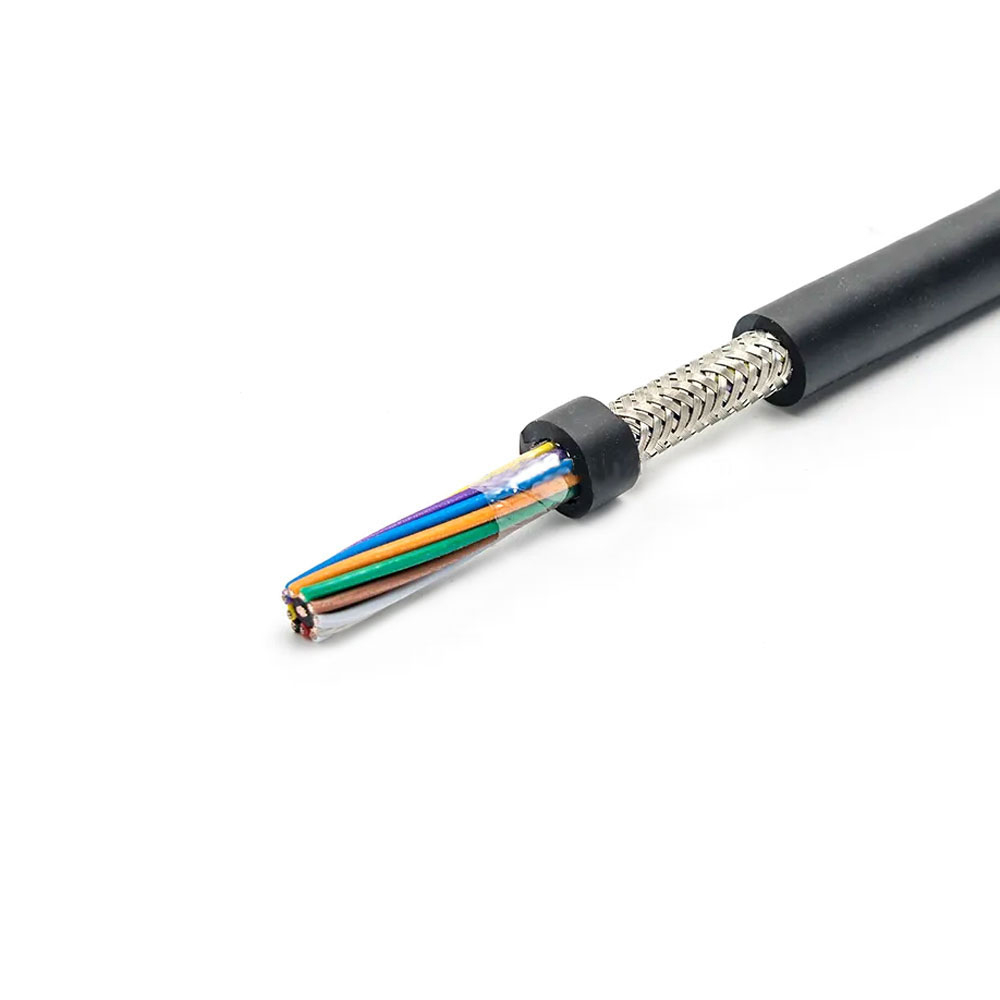

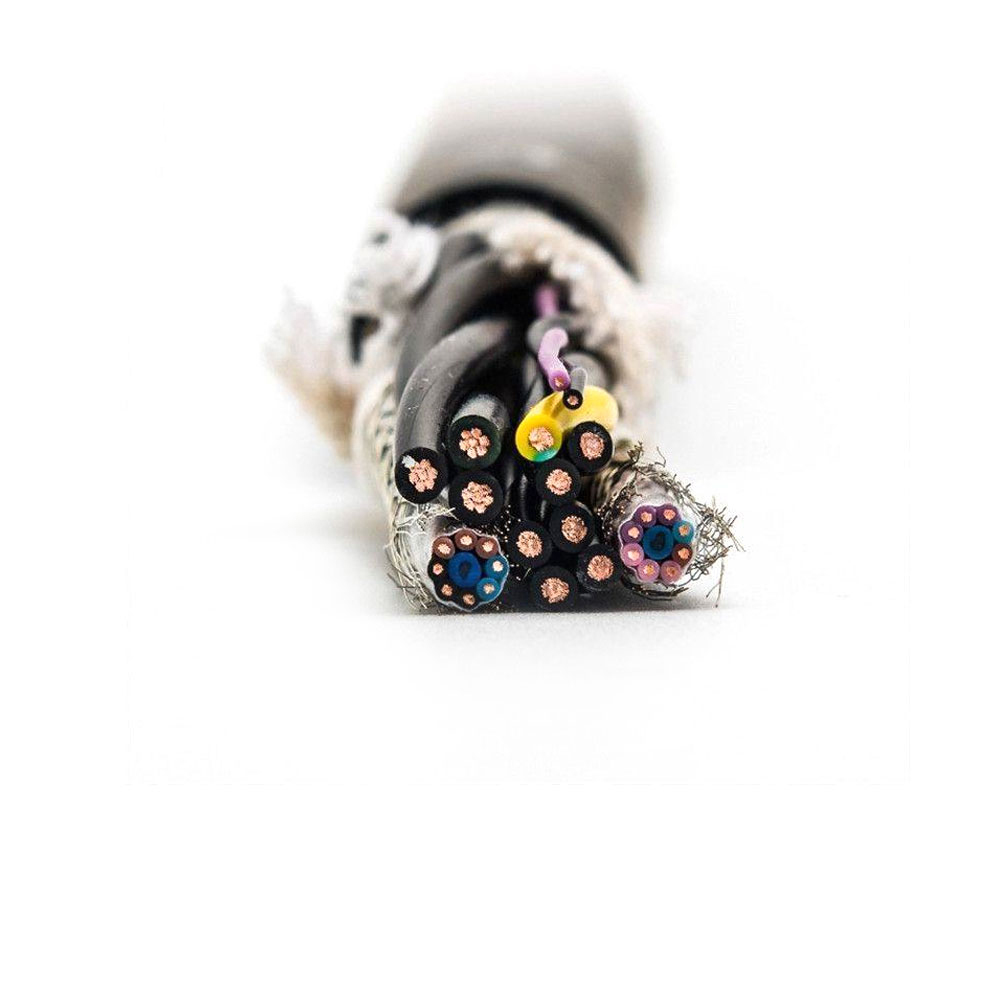

UL2501 Účinný kabel s certifikací UL proti rušení

UL2501 Výhody
Flexibilní design jednojádrového stínění: Lze použít jednotlivě nebo zkombinovat ve více kabelech pro splnění různých požadavků na signálové smyčky
Vysoce flexibilní a snadno se zapojuje: Jemný lankový měkký vodič kombinovaný s PVC pláštěm, vhodný pro scénáře s omezeným prostorem
Efektivní stínění proti rušení: Stínění hliníkovou fólií účinně potlačuje elektromagnetické rušení a zajišťuje čistotu signálu
Duální certifikace USA-Kanada: Současně prochází certifikací UL a cUL, což umožňuje přístup na severoamerický trh
Vynikající hospodárnost: Významná cenová výhoda mezi jednožilovými stíněnými dráty, vhodná pro hromadné nákupy

UL2501 prodejní body
Standardní jednojádrový stíněný vodič pro Severní Ameriku: Široce používaný pro jednobodový přenos signálu v přístrojích, měřičích a průmyslových řídicích zařízeních na trzích v USA a Kanadě
Dual-Certified Single-Core kabel: Certifikace UL cUL podporuje rychlý vstup do severoamerického dodavatelského řetězce přesných zařízení
Jednobodové řešení Plug-and-Play: Kompatibilní s jednojádrovými konektory, jako jsou BNC a RCA, což zjednodušuje kabeláž vysokofrekvenčního signálu
Ekonomická volba jednobodového stínění: Poskytuje levné signálové kabely pro testovací zařízení a audio zařízení exportované do Severní Ameriky
Flexibilní specifikace a rychlé dodávky: Podporuje přizpůsobení AWG 30–20, plný rozsah barev, podporuje rychlou odezvu v malých sériích

Rozsah aplikace UL2501
Připojení signálu pro testovací přístroje: vodiče sondy osciloskopu, výstupní vodiče generátoru signálu, vstupní vodiče pro sběr dat
Interní kabeláž pro audio zařízení: Vstupní/výstupní vodiče zesilovače, signálové vodiče směšovače, propojovací vodiče záznamového zařízení
Zapojení senzorů pro lékařské vybavení: Senzorové vodiče pro zařízení pro sledování života, signální vodiče pro lékařská zobrazovací zařízení
Jednobodové signály pro průmyslové řídicí zařízení: analogové vstupní vodiče PLC, stíněné vodiče teplotního senzoru, propojovací vodiče snímače tlaku
RF pomocné zařízení pro komunikační zařízení: Kalibrační vodiče antény základnové stanice, testovací propojovací vodiče RF modulu
Certifikace shody: UL

Vodič: Pocínovaná žíhaná měď, struktura jemných lanek.
Klíčové páry vodičů: Jeden kroucený pár pro USB 2.0 (D /D-), dva stíněné kroucené páry pro USB 3.0 (SSTX /-, SSRX /-), spolu s napájecími a zemnicími vodiči.
Izolační materiál: Polyetylen s vysokou hustotou nebo pěnový polyetylen, používaný k dosažení diferenciální impedance 90Ω.
Struktura párů vodičů: Čtyři páry diferenciálů:
1. Diferenciální pár USB 2.0: Nestíněný nebo lehce stíněný.
2. Diferenciální pár USB 3.0 SuperSpeed ​​TX: Nezávisle stíněný.
3. Diferenciální pár USB 3.0 SuperSpeed ​​RX: Nezávisle stíněný.
4. Pár napájecích vodičů: VBUS a GND, obvykle silnější.
Vrstvené stínění: Vícevrstvá stínící struktura:
• Každý pár diferenciálu SuperSpeed má nezávislé stínění hliníkovou fólií.
• Celková konstrukce používá stínění z opletené měděné sítě (typicky ≥65% pokrytí).
Plášť: Polyvinylchlorid (PVC) nebo polyolefin zpomalující hoření, s přísnými limity vnějšího průměru, aby byla zajištěna kompatibilita se standardními zástrčkami USB-A/B.
Charakteristická impedance: Diferenciální impedance: 90Ω ±15 % (pro páry SuperSpeed), která je kritická pro zajištění integrity vysokorychlostního signálu 5 Gb/s.
Jmenovité napětí: 30V DC (napájecí kabel VBUS).
Dlouhodobá provozní teplota: 60 °C až 80 °C (běžné).
Rychlost přenosu dat: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480 Mbps (vysokorychlostní), zpětně kompatibilní.
Maximální délka: Doporučená ≤3 metry (typická délka pro zajištění výkonu podle specifikací USB 3.0).
DC odpor: Přísné požadavky na vodiče VBUS a GND, aby byla zajištěna dostatečná kapacita dodávky energie (např. 900 mA @ 5 V).
