10KV XLPE izolovaný anténní kabel Manufacturers

Úvod
10kV zesíťovaný polyetylen (XLPE) izolovaný stropní kabel je vysokonapěťový silový kabel se jmenovitým napětím 10 kV, používající XLPE jako hlavní izolační materiál a je určen pro instalaci nad hlavou. Spojuje hospodárnost venkovních vedení s bezpečností kabelových vedení. Díky své robustní izolační vrstvě účinně zabraňuje mezifázovému zkratu a nebezpečí úrazu elektrickým proudem, díky čemuž je vhodný pro nadzemní vedení rozvodných sítí ve městech a na venkově, kde je vyžadována vysoká spolehlivost napájení.

Aplikace
Používá se hlavně pro nadzemní hlavní vedení a vedlejší vedení v městských a venkovských distribučních sítích 10kV.
Typické scénáře použití zahrnují: venkovní vedení středního napětí v projektech renovace městské sítě a oblastech, kde je instalace pod zemí obtížná; hlavní distribuční sítě v příměstských a venkovských oblastech; napájecí vedení v průmyslových a důlních zónách; a venkovní nadzemní instalace v náročných prostředích, jako jsou lesy, deštivé oblasti a znečištěné oblasti.

Výroba

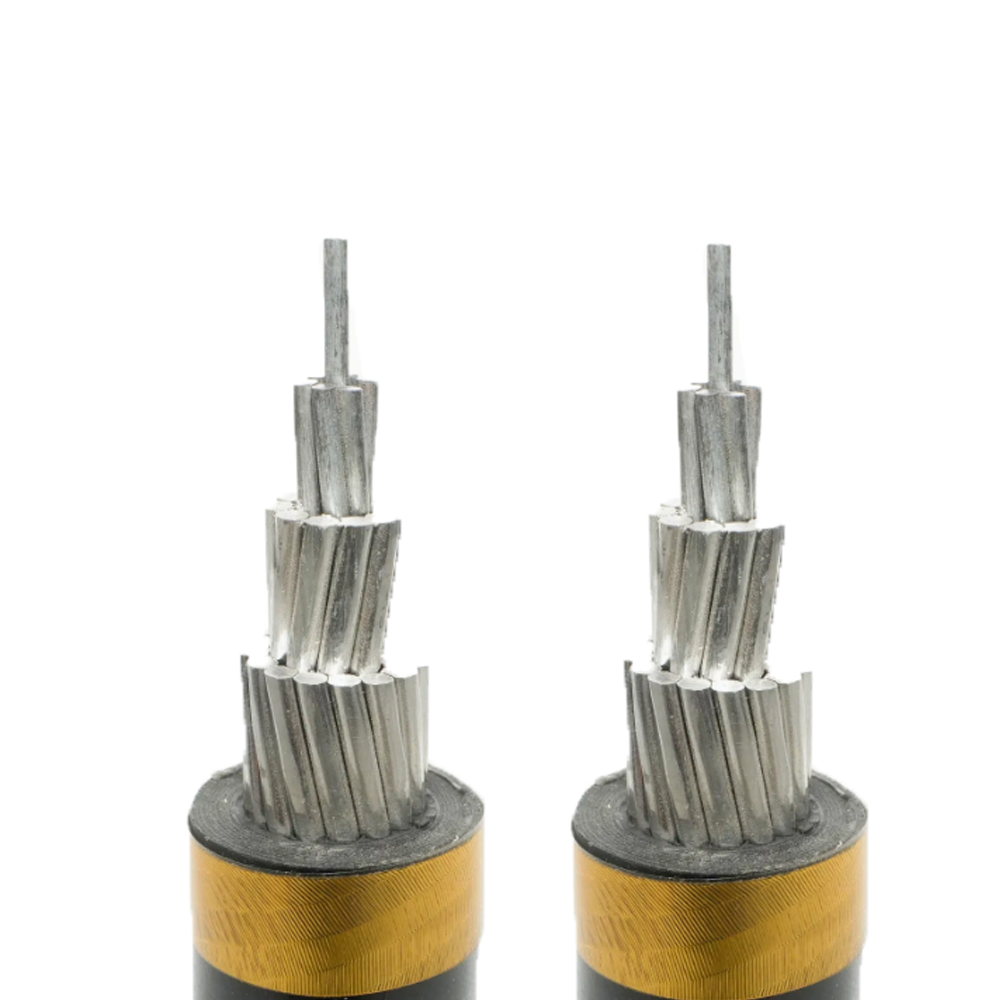

Vodič: Vyrobeno z hliníku nebo hliníkové slitiny, pevně slisované a splétané. Průřez je obvykle velký, aby se snížil odpor a korónové ztráty, přičemž mechanická pevnost splňuje požadavky na horní napětí.
Izolace: Základní proces. Materiál Ultraclean XLPE je vytlačován a zesíťován v jednom kroku pomocí trojvrstvého koextruzního procesu (izolační stínění vodičů), čímž se vytvoří jednotná, hustá a bezvadná izolační vrstva. To je klíčové pro zajištění jeho odolnosti vůči vysoké intenzitě elektrického pole.
Kovové stínění: Kovová stínící vrstva (např. měděná páska, páska z hliníkové slitiny) je těsně navinuta nebo ovinuta přes izolační stínění, aby rovnoměrně rozložila elektrické pole, vedla poruchové proudy a poskytovala nezbytnou mechanickou ochranu kabelu.
Vnější plášť (pokud je k dispozici): V závislosti na požadavcích na konstrukci může být vrstva černého pláště z vysokohustotního polyetylenu (HDPE) nebo polyvinylchloridu (PVC) odolného vůči povětrnostním vlivům vytlačena přes kovové síto, aby byla zajištěna dodatečná UV ochrana, odolnost proti korozi a mechanická ochrana.
Klíčová kontrola procesu: Výroba musí probíhat ve vysoce čistém prostředí s přísnou kontrolou čistoty materiálu XLPE; přesné řízení procesu trojvrstvého koextruze a zesíťování (typicky pomocí CCV trolejového vedení), aby se zajistilo, že izolační vrstva nebude obsahovat nečistoty a mikrodutiny; 100% testování částečného vybití a testování odolnosti proti napětí při napájecí frekvenci; odběr vzorků pro zkoušky prodloužení za tepla k ověření stupně zesítění.

Služby
Konzultace při výběru: Poskytuje odborné poradenství ohledně materiálu vodiče (hliník/hliníková slitina), průřezu, potřeby pláště a struktury kovového stínění (např. radiální vodotěsný typ) na základě faktorů, jako je návrhová kapacita vedení, zkratová kapacita, okolní teplota, nadmořská výška, délka rozpětí a požadavky na ochranu před bleskem (např. integrace s OPGW nebo zemnící vodiče).
Analýza poruch a podpora údržby: Pomáhá při lokalizaci poruch a analýze elektrického vedení a poskytuje doporučení pro provoz a údržbu.

Výhody
Vysoká spolehlivost napájení: Izolační vrstva účinně zabraňuje mezifázovým zkratům a jednofázovým poruchám uzemnění způsobeným stromy, ptáky, cizími předměty atd., což výrazně snižuje neplánované výpadky napájení. Zvláště vhodné pro oblasti náchylné k bleskům, silným dešťům a znečištění.
Zvýšená bezpečnost: Ve srovnání s holými vodiči výrazně snižuje riziko úrazu elektrickým proudem a nehod způsobených vnějšími silami.
Vysoká mechanická pevnost a odolnost vůči životnímu prostředí: Vodič a konstrukce splňují požadavky na mechanické napětí pro instalaci nad hlavou; XLPE izolace a volitelné opláštění nabízí vynikající tepelnou odolnost (dlouhodobě přípustná provozní teplota 90°C), odolnost proti povětrnostním vlivům (odolná UV a ozónu) a vlastnosti proti stárnutí, zajišťující dlouhou životnost (až 30 let a více).
Vysoká kapacita a nízké ztráty: Izolace XLPE umožňuje vyšší provozní teploty a poskytuje lepší proudovou zatížitelnost než izolace z PVC se stejným průřezem; zhutněné vodiče snižují kožní efekt a snižují ztráty ve vedení.
Nákladově efektivní výstavba a údržba: Nižší náklady a kratší stavební cykly ve srovnání s instalací podzemních kabelů; snížené pracovní zatížení údržby ve srovnání s holými vodiči, což nabízí výhody v nákladech na životní cyklus.
