Jak jsou elektrické parametry kabelu Fieldbus definovány protokolem a proč je nelze volně nahradit

Kabely fieldbus nejsou generické signálové kabely se štítkem fieldbus – každý hlavní protokol fieldbus definuje přesnou elektrickou specifikaci pro svůj kabel fyzické vrstvy a charakteristická impedance kabelu, kapacita na jednotku délky a útlum na frekvenci signálu jsou nosnými parametry v přenosovém modelu protokolu. Nahrazením kabelu, který tyto parametry nesplňuje, se změní chování odrazu signálu, maximální délka segmentu sítě a u některých protokolů i přípustný počet připojených zařízení – často bez jakékoli okamžitě zjevné závady, ale se sníženými šumovými rezervami, které se projevují jako občasné komunikační chyby za podmínek elektrického rušení.

PROFIBUS DP, nejrozšířenější fieldbus v procesní a tovární automatizaci, definuje kabel fyzické vrstvy v IEC 61158-2 a specifikaci PROFIBUS PA. Standardní kabel (typ A) je specifikován na charakteristickou impedanci 135–165 Ω při frekvencích nad 100 kHz, kapacitu pod 30 pF/m, odpor smyčky pod 110 Ω/km a útlum pod 3 dB/100 m při 100 kHz. Tyto parametry jsou vzájemně závislé: kabel se správnou impedancí, ale nadměrnou kapacitou správně ukončí odrazy v připojení uzlů, ale způsobí nadměrnou degradaci signálu na dlouhých segmentech, čímž se zkrátí efektivní maximální délka segmentu pod 1200 m specifikovaných v normě. Kabel se správnou kapacitou, ale nízkou impedancí způsobí odrazy na každém pasivním pahýlu, které se překrývají s datovým signálem, což zvyšuje chybovost zejména při maximální přenosové rychlosti 12 Mb/s.

Důvod, proč je charakteristická impedance tak přesně specifikována pro kabely fieldbus, se týká pahýlových připojení. V segmentu PROFIBUS nebo DeviceNet jsou zařízení připojena pomocí krátkých odboček odbočujících z hlavní sítě sběrnicový kabel . V každém přípojném bodě je na kabelu sběrnice paralelní impedanční diskontinuita. Pokud je impedance kabelu sběrnice v mezích specifikace, diskontinuita vytvořená pahýlem je malá a amplituda odraženého signálu je pod prahem šumu přijímačů. Pokud je impedance kabelu sběrnice 20 % pod specifikací – k čemuž může dojít, když je nahrazen levným nespecifikovaným kabelem – amplituda odraženého kabelu na každém útržku se úměrně zvyšuje a při maximálním počtu 32 zařízení na segment PROFIBUS může kumulativní odražená energie produkovat bitové chyby při rychlosti 12 Mb/s, které se neobjevují při rychlosti 1,5 Mb/s, což způsobuje extrémně obtížné problémy se spolehlivostí analyzátoru a přenosovou rychlostí sběrnice. zařízení pro měření impedance.

Specifikace kabelů fyzické vrstvy napříč hlavními protokoly Fieldbus

Každý hlavní protokol fieldbus má specifickou specifikaci fyzické vrstvy, která definuje konstrukci kabelu potřebnou pro vyhovující instalace. Použití nesprávného typu kabelu – dokonce i takového, který vypadá vizuálně podobně – bude mít za následek nevyhovující instalaci, která může projít počátečním uvedením do provozu při krátkých délkách segmentu, ale selže při maximální specifikovaném rozsahu sítě nebo za nejhorších podmínek rušení.

Výše uvedené limity délky segmentu nejsou samotné limity délky kabelu – představují maximální celkovou délku elektrické cesty, v rámci které mohou být současně splněny všechny odrazy signálu, rozpočty zpoždění šíření a limity útlumu. U protokolů s délkami segmentů závislými na přenosové rychlosti (PROFIBUS DP, CANopen) jsou limity pro vysoké přenosové rychlosti nastaveny zpožděním šíření — doba šíření signálu z jednoho konce segmentu na druhý musí být kratší než bitová perioda protokolu. Při 12 Mbps PROFIBUS DP je jedna bitová perioda přibližně 83 ns a šíření signálu v kabelu s rychlostí šíření (VOP) 66 % rychlosti světla pokrývá přibližně 8 metrů za nanosekundu – ponechává velmi malý prostor pro dlouhé segmenty. Při nižších přenosových rychlostech je bitová perioda dostatečně dlouhá, takže zpoždění šíření již není omezujícím faktorem a útlum se místo toho stává parametrem omezujícím délku segmentu.

Role rychlosti šíření v časování sítě Fieldbus a jak to ovlivňuje konstrukce kabelů

Velocity of propagation (VOP) – rychlost, kterou signál prochází kabelem vyjádřená jako procento rychlosti světla ve vakuu – je základním parametrem pro vysokorychlostní fieldbus protokoly, kde zpoždění šíření určuje maximální délku segmentu. VOP je určena výhradně dielektrickou konstantou izolačního materiálu: VOP = 1/√εr × 100 %, kde εr je relativní dielektrická konstanta izolace. Kabel s polyetylenovou izolací (εr ≈ 2,3) má VOP přibližně 66 %; kabel s PVC izolací (εr ≈ 3,5–4,5) má VOP přibližně 47–53 %. Pro protokol s rozpočtem zpoždění šíření 500 ns je maximální délka kabelu s PE izolací 500 ns × 0,66 × 3 × 10⁸ m/s = přibližně 99 metrů; stejný kabel s izolací z PVC umožňuje pouze 71 metrů — 28% snížení maximální délky segmentu z pouhého výběru izolačního materiálu.

Tento vztah vysvětluje, proč specifikace fieldbus kabelů pro vysokorychlostní protokoly důsledně vyžadují polyetylenovou nebo pěnovou PE izolaci spíše než PVC a proč nahrazení PVC izolovaného krouceného páru kabelu, který se zdá být v souladu s impedanční specifikací, stále povede k nevyhovující instalaci při maximálních délkách segmentů. Rychlost šíření také ovlivňuje charakteristickou impedanci kabelu: protože Z₀ = √(L/C), kde L je indukčnost na jednotku délky a C je kapacita na jednotku délky, a protože vyšší εr zvyšuje C, zatímco L zůstává přibližně konstantní, vyšší izolace dielektrické konstanty produkuje nižší charakteristickou impedanci a také nižší VOP. Kabel určený pro specifikaci 120 Ω (DeviceNet) s PE izolací nelze nahradit kabelem se stejnými fyzickými rozměry, ale izolací z PVC, aniž by impedance klesla pod specifikaci — což dále ilustruje, proč jsou izolační materiál a impedance neoddělitelné specifikace pro kabely fieldbus.

U průmyslových sítí fieldbus, kde různé segmenty mohou používat kabely od různých výrobců (běžná situace u retrofitových instalací), nekonzistence VOP mezi kabelovými segmenty vytváří anomálie časování. Dva segmenty nominálně identické specifikace od různých výrobců s hodnotami VOP 66 % a 60 % v tomto pořadí zavádějí 10% rozdíl zpoždění šíření, který se projevuje jako jitter časování mezi segmenty. V časově citlivých protokolech, jako je EtherCAT a PROFINET IRT (isochronous real time), které synchronizují distribuované hodiny v síti s přesností na mikrosekundy, přispívá odchylka VOP mezi kabelovými segmenty k systematickému časovému posunu, který musí být kompenzován síťovým masterem během uvádění do provozu. Protokoly, které vyžadují přesnost doby cyklu na úrovni submikrosekundy na 20 nebo více segmentech, nemohou tolerovat velké kolísání VOP bez mechanismu kompenzace taktu v hlavní síti.

Kabel DeviceNet: Proč integrace napájení a signálu do jediného kabelu sběrnice vytváří jedinečné požadavky na specifikace

DeviceNet se vyznačuje mezi hlavními protokoly průmyslové sběrnice tím, že integruje napájení zařízení 24 V DC a datovou signalizaci založenou na CAN do jediného kabelu. Silný kabel (standardní hlavní kabel) obsahuje pět vodičů: diferenciální signálový pár CAN_H a CAN_L (typicky 18 AWG), napájecí pár (typicky 15 AWG pro silný kabel) a svodový vodič. Tato multifunkční architektura zjednodušuje instalaci tím, že eliminuje samostatné napájecí kabely k polním zařízením, ale vytváří problémy se specifikacemi, které neexistují pro pouze signálové kabely fieldbus.

Napájecí vodiče v kabelu DeviceNet přenášejí stejnosměrný zatěžovací proud, který může na kmenovém kabelu dosáhnout 8A a generuje teplo I²R, které zvyšuje teplotu signálového páru sdílejícího průřez kabelu. Při 8A až 15 AWG měděných vodičích produkuje stejnosměrný odpor 100 metrů hlavního kabelu přibližně 2,5 W tepla na vodič – dost na zvýšení vnitřní teploty kabelu o několik stupňů nad okolní teplotu v instalaci kabelového žlabu s omezeným odvodem tepla. Tento nárůst teploty ovlivňuje charakteristickou impedanci signálového páru prostřednictvím tepelné roztažnosti izolace, zvyšuje dielektrické ztráty izolace a urychluje stárnutí směsi pláště. Specifikace DeviceNet omezují maximální proud v hlavním kabelu nejen na základě jmenovitého výkonu napájecího vodiče samostatně, ale na základě kombinovaného tepelného účinku na výkon signálového páru – tento aspekt mizí u kabelů pouze pro signál, kde nejsou žádné napájecí vodiče generující teplo.

Pokles napětí na silových vodičích je druhým omezením, které omezuje délku segmentu DeviceNet nezávisle na limitu přenosu signálu. Zařízení DeviceNet vyžadují napájecí napětí v definovaném rozsahu (11–25 V) na svorce zařízení; 24V napájení dodávané na napájecím kohoutku nesmí klesnout pod 11V na nejvzdálenějším zařízení. Pro kmenový proud 6A přes 100 metrů tlustého hlavního kabelu (15 AWG, odpor smyčky přibližně 0,22 Ω/m) je úbytek napětí 6A × 0,22 Ω/m × 100 m × 2 (napájení a zpátečka) = 26,4 V — což je mnohem více než dostupné napájecí napětí. V praxi jsou napájecí odbočky umístěné v intervalech podél segmentu dálkového vedení v kombinaci s pečlivým výpočtem maximálního odběru proudu zařízením na úsek segmentu vyžadovány k udržení napětí při všech poklesech zařízení v rámci specifikace. Dodavatelé kabelů fieldbus, kteří poskytují kabel DeviceNet, by měli poskytnout nejen parametry signálu (impedance, kapacita), ale také odpor napájecího vodiče na jednotku délky a křivky snížení teploty pro signálové i výkonové vodiče při zvýšených okolních teplotách.

Uzemnění stínění v instalacích kabelů Fieldbus a proč nesprávné uzemnění způsobuje více problémů než žádné stínění

Stínění kabelu Fieldbus patří mezi nejčastěji nesprávně používané komponenty v instalacích průmyslové automatizace. Účelem stínění je poskytnout nízkoimpedanční cestu pro rušivé proudy v běžném režimu a zabránit jim, aby se dostaly do signálového páru jako diferenciální šum. Aby toho bylo dosaženo, je nutné, aby bylo stínění uzemněno způsobem, který zajišťuje tuto cestu a zároveň brání rozdílům zemního potenciálu mezi uzemňovacími body, aby vedly proudy skrz stínění – proudy, které se překrývají se signálem jako šum v běžném režimu a snižují spolehlivost komunikace. Napětí mezi těmito dvěma požadavky – uzemněte stínění, abyste odvrátili šum, ale vyhnuli se zemním smyčkám, které vnášejí šum – se řeší odlišně v závislosti na protokolu a specifickém šumovém prostředí.

Pro PROFIBUS DP je standardním doporučením jednobodové uzemnění stínění kabelu na konci ovládacího panelu každého segmentu, přičemž stínění na konci pole zůstane plovoucí nebo připojené přes vysokoimpedanční zemnící kondenzátor. Toto uspořádání zabraňuje proudům zemní smyčky o frekvenci 50 Hz protékat stíněním – což je dominantní nízkofrekvenční zdroj šumu ve většině výrobních závodů – a přitom stále poskytuje ochranu proti vysokofrekvenčnímu EMI, protože kapacitní zemní spojení na konci pole představuje nízkou impedanci na frekvencích nad frekvenčním rozsahem zemní smyčky. V praxi mnoho instalací uzemňuje stínění na obou koncích, což funguje správně, když všechna zařízení v segmentu sdílí stejný zemní potenciál. Ve velkých závodech, kde se potenciál zemnící sítě mezi velínem a rozvodnou skříní vzdáleného pole může lišit o 1–5 V při 50 Hz, zajišťuje uzemnění na obou koncích značné proudy 50 Hz skrz stínění a magnetické pole z těchto proudů indukuje v signálovém páru diferenciální šum – přesně takové rušení, kterému mělo stínění zabránit.

U PROFIBUS PA a Foundation Fieldbus H1, které jsou navrženy pro provoz v nebezpečných oblastech (zóna 1 a zóna 0) podle předpisů ATEX a IECEx, musí uzemnění stínění splňovat současně požadavky na EMC a jiskrovou bezpečnost. V jiskrově bezpečných instalacích musí být stínění uzemněno pouze v jednom bodě — bezpečné oblasti — a polní stínění musí být izolováno od země alespoň 1 MΩ, aby stínění neposkytovalo zemní poruchu, která by mohla překročit energetické limity jiskrově bezpečné bariéry. Toto uzemňovací omezení nelze vyjednat podle předpisů IS; uzemnění stínění na obou koncích na segmentu PROFIBUS PA v nebezpečné oblasti ruší platnost certifikace vnitřní bezpečnosti instalace bez ohledu na to, zda uzemnění stínění vytváří funkční problém EMC.

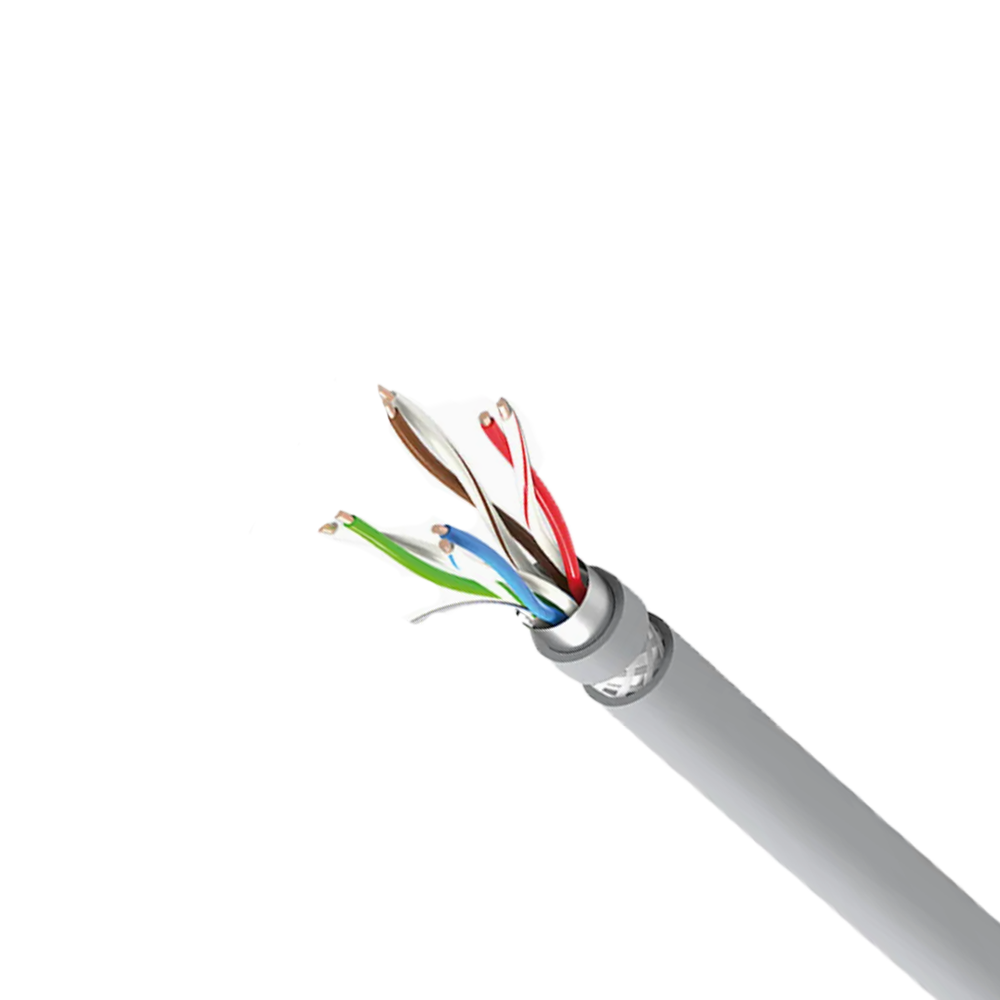

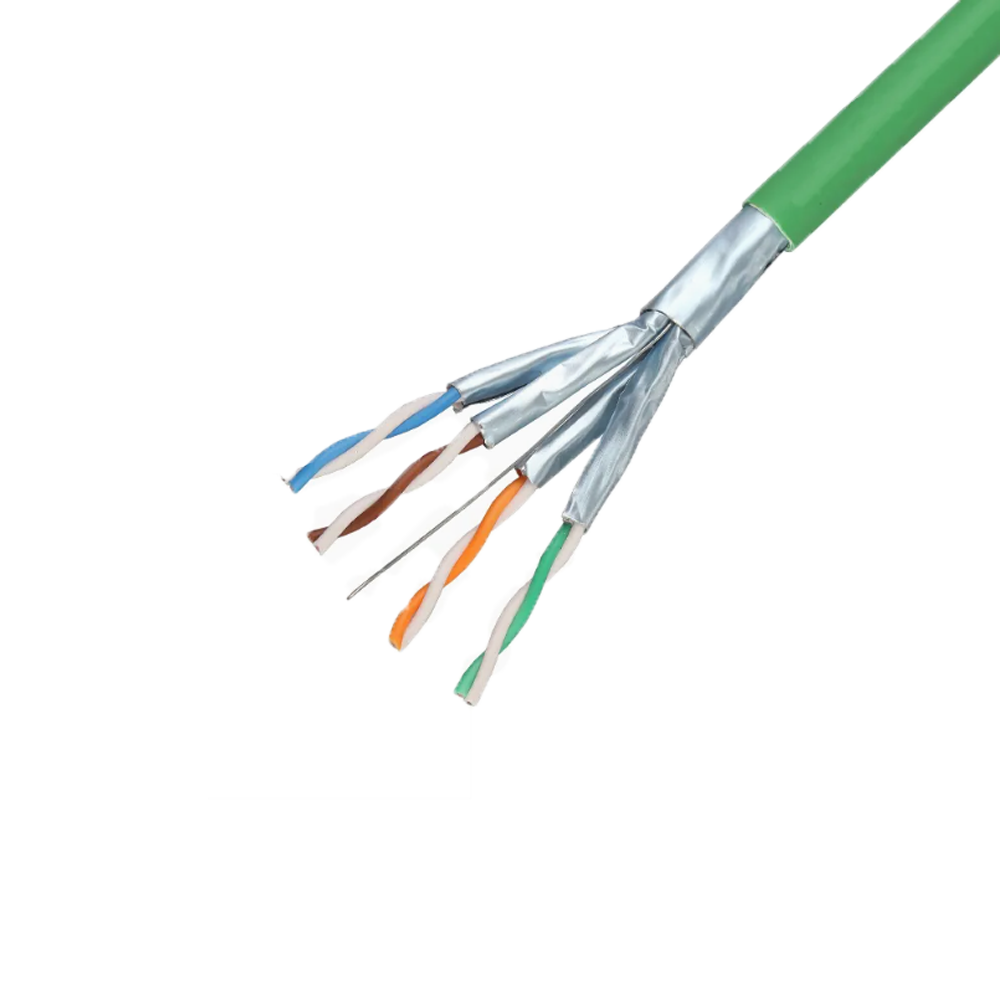

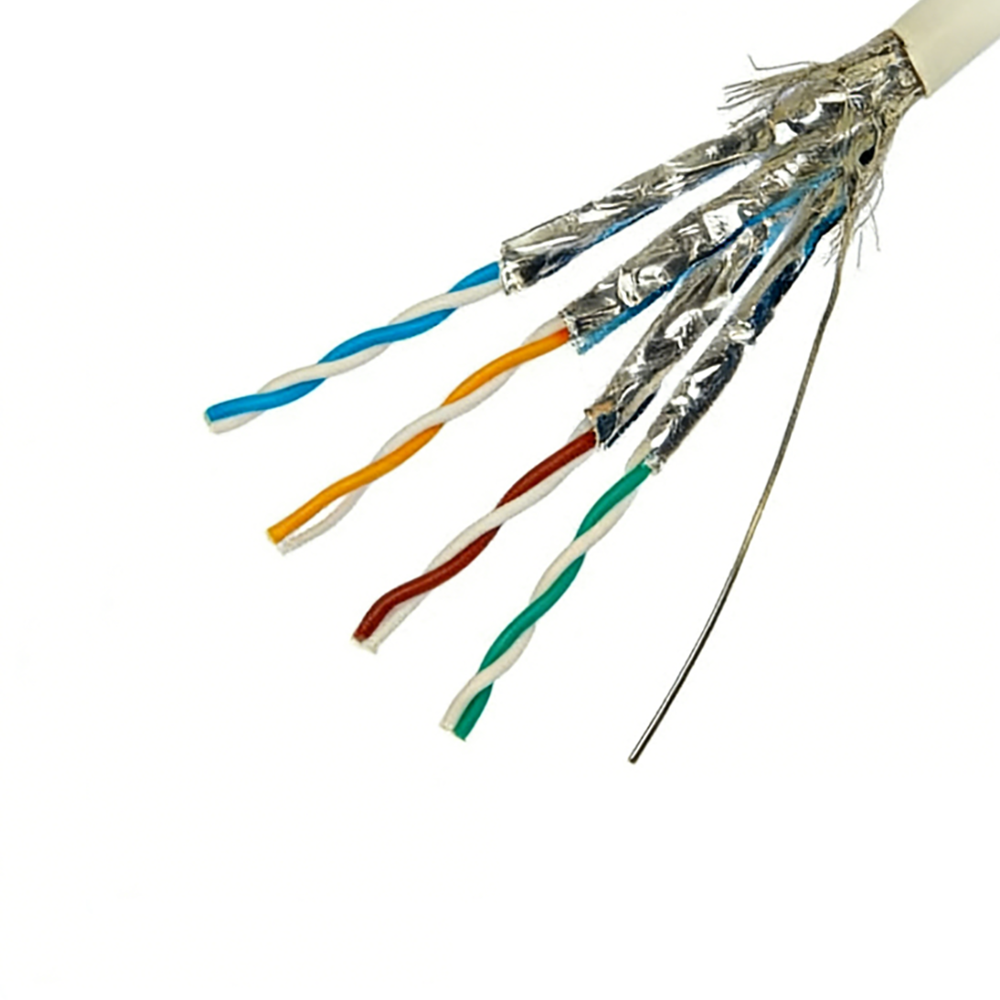

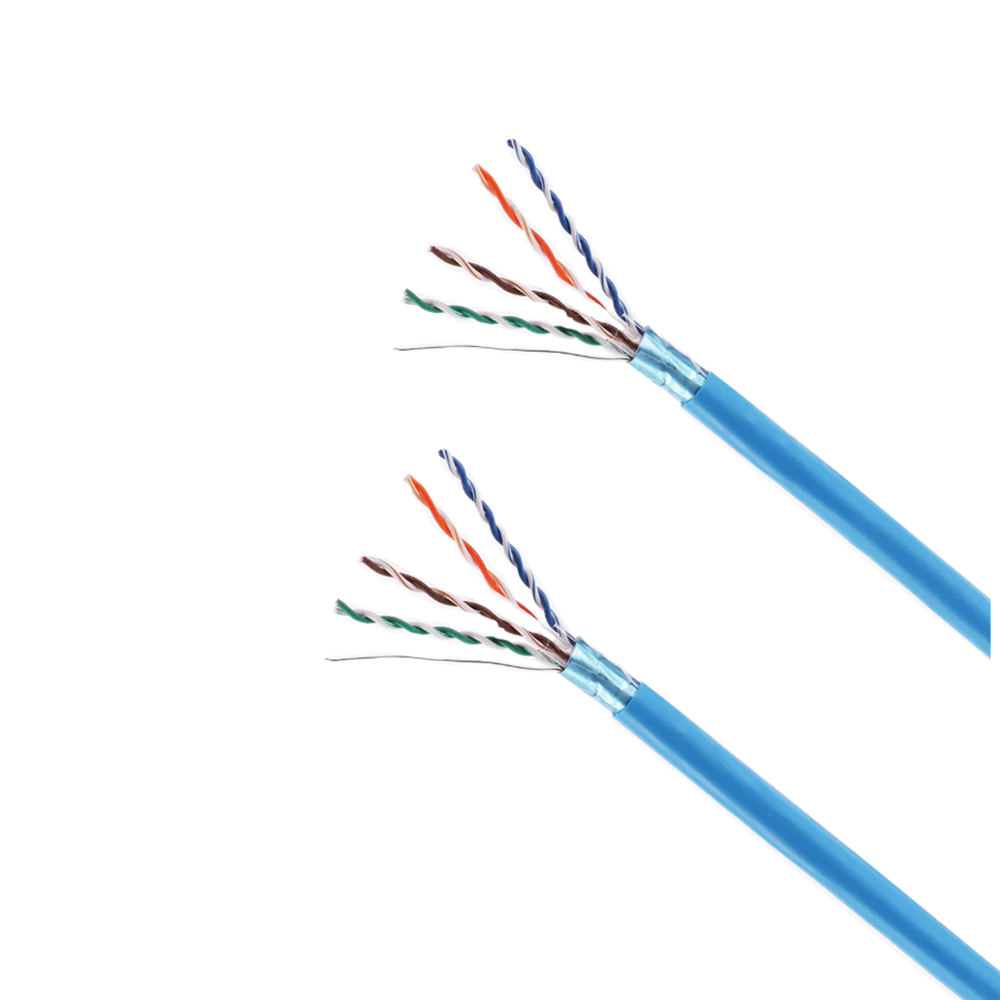

Protokoly průmyslové Ethernet fieldbus (EtherCAT, PROFINET) využívající kabely Cat5e nebo Cat6 mají své vlastní požadavky na stínění. Standardní praxe strukturované kabeláže specifikuje 360° zakončení stínění na obou koncích pomocí konektorů RJ45 s hodnocením EMC nebo kruhových konektorů M12 v průmyslovém prostředí. Protože Ethernet používá rozhraní vázaná na transformátor, která přirozeně odmítají rušení v běžném režimu na přijímači, je filozofie uzemnění stínění pro průmyslový Ethernet méně kritická než pro průmyslové sběrnice založené na RS-485 – ale mechanická kvalita zakončení stínění na konektoru zůstává důležitá, protože vysokoimpedanční stínění spoje (pigtail odtokové vodiče) umožňují, aby se zpětné cesty stínění vyvíjely při vysokých frekvencích E01 MHz, které zhoršují výkon kabelu.

Zakončovací odpory kabelu Fieldbus: Proč jsou vyžadovány a jak nesprávné hodnoty způsobují nestabilitu sítě

Zakončovací odpory sběrnice jsou povinnou součástí každé instalace fieldbus na bázi RS-485 – včetně PROFIBUS DP, CANopen a DeviceNet – přesto patří mezi nejčastěji nesprávně používané nebo vynechané prvky v případech řešení problémů s fieldbus sítí. Jejich funkcí je absorbovat energii signálů dosahujících konce sběrnicový kabel a zabránit odrazům signálu v šíření zpět ke zdroji signálu. Pochopení fyziky zakončení vysvětluje, proč nesprávné hodnoty rezistorů – nebo více rezistorů aplikovaných v místech mimo koncový bod – ničí integritu signálu sběrnice.

Když se signál šíří po přenosovém vedení a dosáhne impedanční diskontinuity, generuje se odražená vlna s amplitudou úměrnou koeficientu odrazu Γ = (Z_load − Z₀) / (Z_load Z₀). Při ukončení otevřeného obvodu (Z_load → ∞) Γ = 1 a odražená vlna má stejnou polaritu a plnou amplitudu jako dopadající vlna. Při zakončení nakrátko je Γ = −1 a odražená vlna má stejnou amplitudu, ale opačnou polaritu. Zakončovací odpor rovný charakteristické impedanci kabelu (Z_load = Z₀) vytváří Γ = 0 — žádný odraz. Pro PROFIBUS DP se Z₀ = 150 Ω je zakončovací odpor specifikován jako 150 Ω. Pro DeviceNet se Z₀ = 120 Ω jsou zakončovací odpory 120 Ω. Pro CANopen (také fyzická vrstva ISO 11898) je zakončení 120 Ω na každém konci hlavní sběrnice.

Následky nesprávných koncových hodnot jsou specifické pro úroveň signálu. Zakončovací odpor 20 % pod specifikací (120 Ω místo 150 Ω na PROFIBUS) vytváří koeficient odrazu Γ = (120−150)/(120 150) = −0,11, čímž vzniká odražená vlna s 11 % dopadající amplitudy, která se superponuje mezi signálem a zdrojem signálu ve všech uzlech. U signálu PROFIBUS DP s rozdílovou amplitudou 5 V přidává 11% odraz poruchu 0,55 V, která dorazí do každého uzlu jednu dobu zpoždění po původní hraně signálu. Při rychlosti 12 Mbps je toto zpoždění v rámci bitové periody pro dlouhé segmenty, což způsobuje, že k odražené okrajové odchylce dochází během vzorkovacího okna přijímačů po proudu a zvyšuje bitovou chybovost. Úplné vynechání zakončení (otevřený obvod) vytváří odrazy s plnou amplitudou, které mohou být dostatečně velké na to, aby překročily logický práh přijímačů po proudu, což způsobí úplné selhání komunikace při vysokých přenosových rychlostech i na krátkých segmentech.

Často nepochopeným pravidlem je, že zakončovací odpory musí být instalovány pouze na dvou fyzických koncových bodech kabelu hlavní sběrnice – nikdy na mezilehlých odbočkách, odbočkách nebo T-spojkách. Instalace zakončovacího rezistoru na střední výběžek zavádí paralelní impedanci k zemi v tomto bodě, snižuje efektivní impedanci sběrnice a generuje odraz při každém přechodu signálu, bez ohledu na hodnotu odporu. Opakovače PROFIBUS, které regenerují signál a vytvářejí nový segment sběrnice, musí být z hlediska zakončení považovány za koncový bod segmentu – každá strana opakovače je samostatný segment s vlastním párem zakončovacích odporů na koncových bodech segmentu.

Environmentální a mechanické hodnocení pro kabely Fieldbus v náročných průmyslových instalacích

Standardní kabely fieldbus navržené pro panelové zapojení a prostředí lehkého průmyslu nejsou vhodné pro instalaci v náročných prostředích zpracovatelských závodů bez explicitního ověření environmentální klasifikace. Ropné rafinerie, chemické závody, zařízení na zpracování potravin, venkovní rozvodny a stroje s vysokými vibracemi nebo nepřetržitým pohybem kabelů způsobují mechanické a chemické namáhání, kterému standardní pláště kabelů fieldbus a izolační materiály nemohou odolat po dobu životnosti 15–25 let očekávané od infrastruktury řízení procesů. Výběr kabelů fieldbus s vhodnými parametry prostředí pro podmínky instalace je stejně důležitý jako výběr správné elektrické specifikace.

Požadavky na chemickou odolnost

Prostředí procesních závodů vystavuje kabely fieldbus působení uhlovodíků (oleje, paliva, aromatická rozpouštědla), alkalických čisticích prostředků, kyselin a páry – z nichž každý různou rychlostí degraduje specifické materiály pláště. Standardní PVC pláště mají dobrou odolnost vůči alifatickým uhlovodíkům (minerální oleje, nafta), ale výrazně bobtnají v aromatických rozpouštědlech (toluen, xylen) a jsou napadány koncentrovanými kyselinami a zásadami. Polyuretanové (PUR) pláště poskytují vynikající odolnost vůči olejům a palivům, vynikající odolnost proti oděru a dobrou flexibilitu při nízkých teplotách – což z nich činí preferovaný materiál pláště pro kabely fieldbus v prostředí obráběcích strojů a strojírenství, kde jsou přítomny řezné kapaliny, hydraulické oleje a chladicí kapaliny. PUR je však náchylný k hydrolýze v prostředí s vysokou vlhkostí a vysokou teplotou; kabel fieldbus opláštěný PUR instalovaný v parou čištěné oblasti zpracování potravin se může degradovat hydrolytickým štěpením uretanové vazby, což způsobí prasknutí pláště po 3–5 letech. Pro parou čistá prostředí jsou vhodnější plášťové směsi na bázi zesíťovaného PE nebo polypropylenu s prokázanou odolností proti hydrolýze, a to i přes jejich nižší odolnost proti oděru ve srovnání s PUR.

Mechanická odolnost v aplikacích s pohyblivými kabely

Kabely Fieldbus instalované v ramenech robotů, vlečných řetězech nebo jiných strojích s nepřetržitým provozem si musí zachovat své elektrické parametry – zejména charakteristickou impedanci a vyvážení kapacitních párů signálů – po celou dobu mechanické životnosti kabelu. Změny impedance způsobené migrací vodičů (poloha žil v plášti při opakovaném ohýbání) mění podmínky zakončení sběrnice a mohou způsobit, že dříve vyhovující síť bude po prodloužené službě vytvářet odrazy a komunikační chyby. Kabely Fieldbus určené pro aplikace s nepřetržitým ohýbáním používají vodiče s jemným lankem třídy 6, pláště z termoplastického elastomeru (TPE) nebo PUR a geometrie lanka s centrálními výplněmi, které zabraňují migraci jádra. Minimální poloměr ohybu pro aplikace s nepřetržitým ohýbáním je typicky 7,5–10× vnější průměr kabelu, ve srovnání se 4× u pevné instalace – překročení poloměru ohybu u pevné instalace ve vlečném řetězu způsobí roztržení pláště a posunutí jádra během 1–3 milionů ohybových cyklů, což je mnohem méně než 10 milionů cyklů očekávaných u aplikací průmyslových vlečných řetězů.

Ochrana proti vniknutí a venkovní instalace

Kabely fieldbus instalované venku nebo ve vlhkém průmyslovém prostředí musí být dimenzovány na vystavení ponoření do vody nad úroveň IP67 nebo IP68 připojeného zařízení. Vnější plášť kabelu si musí zachovat svou celistvost, když je vystaven UV záření, dešti, teplotním cyklům od –40 °C do 90 °C a koncentracím ozónu zvýšeným nad pozadí v místech poblíž zařízení na výboj. Černé polyetylenové bundy stabilizované proti UV záření s definovaným obsahem UV stabilizátorů (typicky HALS v množství 0,2–0,5 % hmotnosti v kombinaci se sazemi v množství 2–3 %) poskytují dostatečnou venkovní stabilitu po dobu 20 let životnosti. Kritickým bodem instalace je, že venkovní odolnost kabelu vůči UV záření závisí na celistvosti pláště – jakékoli poškození povrchu oděrem, napadením hlodavci nebo namáháním při instalaci, které odhaluje podkladovou izolaci, ničí UV ochranu v daném místě a iniciuje rychlou fotodegradaci. Venkovní kabely fieldbus v instalacích s rizikem mechanického poškození by měly obsahovat ochrannou vnější vrstvu z ocelové pásky nebo vlnitého ocelového pancíře pod pláštěm, aby se zabránilo poškození pláště způsobeného kontaktem.
