Znalosti oboru
Kategorie zpomalující hoření a co vlastně klasifikace znamenají v praxi

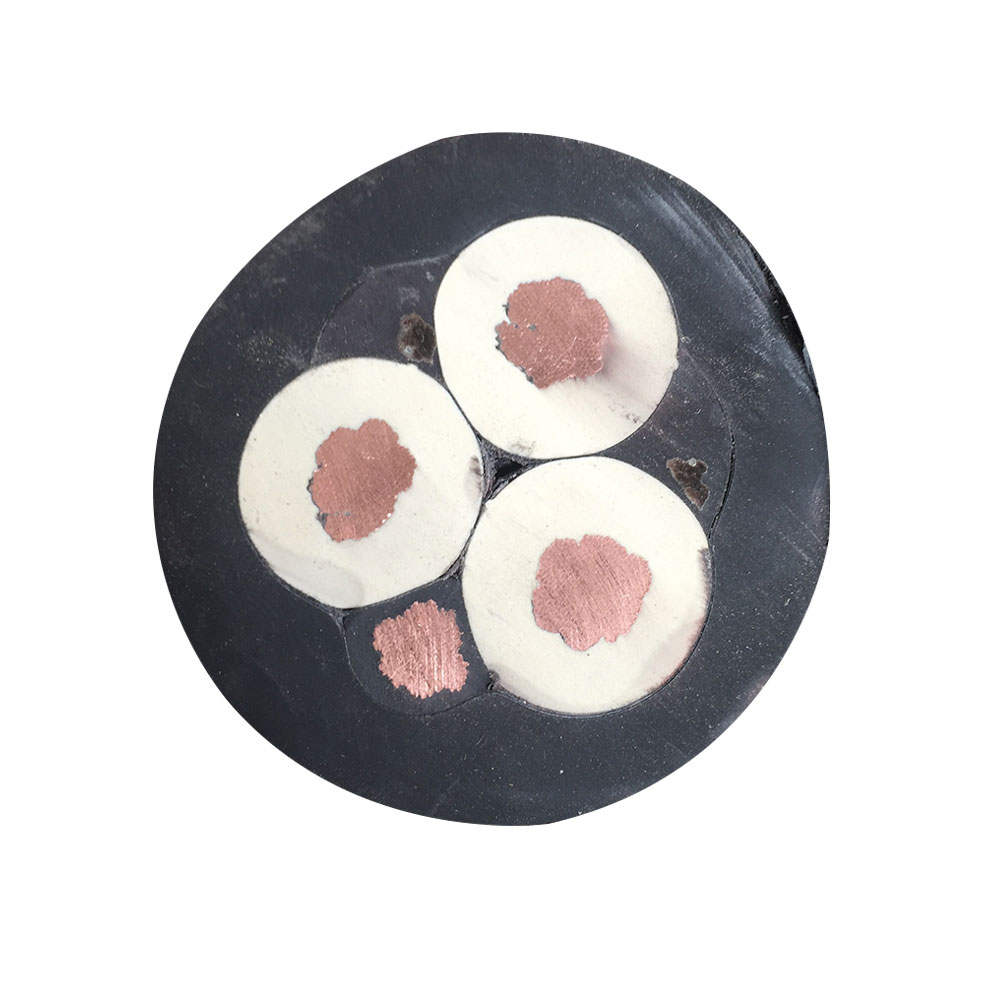

Ovládací kabel zpomalující hoření s nepředstavují jedinou kategorii produktů – zahrnují víceúrovňový klasifikační systém definovaný IEC 60332 a jejím čínským ekvivalentem GB/T 18380, přičemž každá vrstva odráží významně odlišnou úroveň odolnosti proti požáru. Nejčastěji specifikované úrovně jsou IEC 60332-1 (test vertikálního plamene s jedním kabelem), IEC 60332-3 (test vertikálního šíření plamene ve svazcích kabelu) a náročnější kategorie IEC 60332-3-22 až 60332-3-25, které se liší celkovým objemem materiálu kabelu spáleného během testu. Pochopení těchto rozdílů je důležité, protože kabel, který projde testem jednoho kabelu, může stále umožnit šíření požáru, když je instalován v hustých kabelových žlabech vedle desítek dalších kabelů – přesně takový stav, jaký se vyskytuje v průmyslových velínech, budovách rozvaděčů a kabelových trasách procesních závodů.
Test svazku IEC 60332-3 simuluje skutečnou hustotu instalace spálením 3,5metrového vertikálního žebříku kabelů s definovaným celkovým nekovovým objemem na metr žlabu. Kategorie A (nejpřísnější) povoluje objem nekovového kabelu až 7 litrů na metr žlabu, zatímco kategorie C povoluje až 1,5 litru na metr – čím nižší je povolený objem, tím snazší je průchod, protože existuje méně hořlavého materiálu pro udržení plamene. Určení kabelu kategorie C pro hustě obydlený kabelový žlab, kde skutečná hustota instalace odpovídá podmínkám kategorie A, je běžný a nebezpečný chybný výpočet. Technici, kteří vybírají ovládací kabely zpomalující hoření pro instalaci žlabů, musí vypočítat skutečný nekovový objem na metr jejich zamýšlené kabelové výplně a přiřadit jej k příslušné testovací kategorii, nikoli pouze specifikovat „zpomalovač hoření“ jako obecný požadavek.
Kromě šíření plamene zavádějí varianty LSZH (Low Smoke Zero Halogen) a LSHF (Low Smoke Halogen Free) další výkonové rozměry, které jsou stále více vyžadovány v uzavřených zařízeních. Standardní kabely zpomalující hoření izolované z PVC uvolňují při hoření plynný chlorovodík a hustý černý kouř – HCl je korozivní pro elektronické zařízení a jedovatý pro personál a silný kouř brání evakuaci. Formulace LSZH eliminují zpomalovače hoření na bázi halogenů ve prospěch systémů na minerální bázi (typicky trihydrát hliníku nebo hydroxid hořečnatý), které při spalování uvolňují spíše vodní páru než kyselé plyny. Zhishang Cable vyrábí varianty na bázi PVC i LSZH ovládací kabel zpomalující hoření s, přičemž výběr materiálu odpovídá specifickým ekologickým a regulačním požadavkům každého projektu.
Jak aditiva zpomalující hoření ovlivňují elektrické a mechanické vlastnosti kabelů
Dosažení zpomalení hoření v izolačních a plášťových směsích kabelů není chemicky neutrální – přísady, které potlačují hoření, interagují s polymerní matricí způsoby, které ovlivňují dielektrické vlastnosti, pružnost a dlouhodobé chování při stárnutí. Tento kompromis je zvláště významný v aplikacích řídicích kabelů, kde izolační odpor, kapacita mezi vodiči a integrita signálu v konfiguracích s více jádry jsou funkčními požadavky, které nelze ohrozit pouze při snaze o požární výkon.
V halogenovaných sloučeninách zpomalujících hoření (na bázi PVC) se oxid antimonitý běžně používá jako synergent zpomalující hoření spolu s chlórem, který je již obsažen v PVC. I když je vysoké zatížení oxidem antimonitým účinné při potlačování zapálení, zvyšuje permitivitu izolace a snižuje objemový odpor, což může zvýšit kapacitní vazbu mezi sousedními vodiči ve vícežilových řídicích kabelech. U řídicích obvodů přenášejících nízkoúrovňové analogové signály nebo vysokorychlostní sériovou komunikaci tato zvýšená kapacita na jednotku délky zvyšuje útlum signálu a omezuje použitelnou délku kabelu. Aby se tomuto výsledku zabránilo, je nutné specifikovat tloušťku izolační stěny a složení směsi s ohledem na skutečnou frekvenci signálu – nejen na třídu plamene.
Směsi LSZH založené na systémech minerálních plniv představují jiný soubor kompromisů. Trihydrát hliníku (ATH) musí být naplněn ve velmi vysokých koncentracích (typicky 50–65 % hmotnosti polymerní sloučeniny), aby se dosáhlo významné zpomalení hoření prostřednictvím jeho endotermického rozkladu. Při těchto úrovních zatížení se směs stává tužší a křehčí než neplněné polymery, což snižuje pružnost a výkon při nízkých teplotách. Výrobci to řeší pomocí elastomerních základních polymerů (EVA, EBA nebo TPE) a povrchově upravených částic plniva, které zlepšují disperzi a snižují penalizaci tuhosti. Výsledkem je sloučenina, která může dosáhnout jak plamene podle IEC 60332-3, tak shody s IEC 60811 při ohybu za studena – ale pouze v případě, že je složení navrženo speciálně pro tuto rovnováhu a není sestaveno z komoditních komponent. Společnost Anhui Zhishang Cable Technology Co., Ltd. ověřuje výkonnost směsi pomocí plamenového i mechanického testování, místo aby se spoléhala pouze na certifikace dodavatele materiálu, čímž zajišťuje, že hotový kabel splňuje všechny specifikované parametry současně.
| Typ sloučeniny | Mechanismus zpomalující hoření | Vliv na flexibilitu | Emise plynu při spalování |
|---|---|---|---|
| FR-PVC | Halogenový plyn přeruší spalovací řetězec | střední; závislý na změkčovadle | HCl, hustý černý kouř |
| Plněné LSZH / ATH | Endotermický rozklad, vodní pára | Snížená; vyžaduje elastomerní základnu | Vodní pára, nízká kouřivost, žádná HCl |
| Plněné LSZH / MDH | Endotermický rozklad, vyšší teplotní rozsah | Podobně jako ATH; lepší při vysoké teplotě | Vodní pára, nízká kouřivost, žádná HCl |
| Na bázi fosforu (nadýmavé) | Uhelná vrstva tvoří, izoluje povrch | Dobrý; potřebná nižší náplň plniva | Nízká kouřivost, bez halogenů |
Konfigurace stínění v nehořlavých řídicích kabelech a jejich důsledky pro výkon EMI
Řídicí kabely v průmyslovém prostředí fungují společně s měniči s proměnnou frekvencí, vysokoproudými spínacími zařízeními a silovými kabely – všechny tyto kabely generují elektromagnetické rušení, které může narušit nízkoúrovňové řídicí signály, pokud je stínění nedostatečné. U ovládacích kabelů zpomalujících hoření musí být stínění navrženo nejen pro elektrický výkon, ale také pro kompatibilitu s konstrukcí zpomalující hoření kolem něj: svodový drát stínění, spojovací pásky a jakékoli kovové prvky spolupůsobí s celkovým chováním kabelu při požáru a nesmí vytvářet tepelné mosty nebo lokalizované zápalné body, které by podkopávaly jmenovitý výkon kabelu.
Dvěma dominantními konstrukcemi stínění v nehořlavých ovládacích kabelech jsou celkové hliníkovo-polyesterové (Al/PET) fóliové stínění s vypouštěcím drátem a celkové nebo jednotlivé stínění z pocínovaného měděného opletu. Fóliové štíty poskytují téměř 100% optické pokrytí a jsou účinné proti kapacitně vázanému vysokofrekvenčnímu rušení, ale jejich mechanická tuhost je činí náchylnými k roztržení na spoji překrytí štítu během opakovaného ohýbání nebo tažení při instalaci. Pletená stínění mají nižší optické pokrytí (obvykle 85–95 %), ale nabízejí mnohem lepší mechanickou odolnost a nižší odolnost stínění, což zlepšuje výkon proti indukčně vázanému nízkofrekvenčnímu rušení. Pro kabely instalované v pevných trasách v rozvaděčích nebo skříních DCS je obecně přiměřená konstrukce fólie a odtoku; pro kabely vedené potrubím nebo podléhající pohybu během údržby jsou vhodnější opletené stínění.
Vícežilové řídicí kabely používané pro přenos analogových signálů (smyčky 4–20 mA, obvody termočlánků, připojení RTD) často vyžadují kromě celkového stínění také stínění jednotlivých párů. Jednotlivé párové stínění zabraňují meziobvodovému přeslechu mezi signálovými páry v rámci stejného kabelu – významný problém, když vysokoúrovňové signály (jako je 24V digitální I/O) a nízkoúrovňové analogové signály (výstupy termočlánků v milivoltovém rozsahu) sdílejí společný kabel. Svodný vodič pro každé jednotlivé stínění musí být připojen k zemi pouze na jednom konci, aby se zabránilo stínění proudových smyček, které by znovu zavedly nízkofrekvenční šum, který měl stínění blokovat. Tato disciplína uzemnění je stejně důležitá jako samotný materiál stínění a musí být jasně specifikována v dokumentaci instalace kabelu a ukončení.
Běžné konfigurace stínění a typické aplikace
- Celkový svodný drát Al/PET fólie: Cenově efektivní vysokofrekvenční ochrana proti EMI; vhodné pro pevné vedení signálových kabelů DCS/PLC; náchylné k poškození fólie při opakovaném ohýbání.

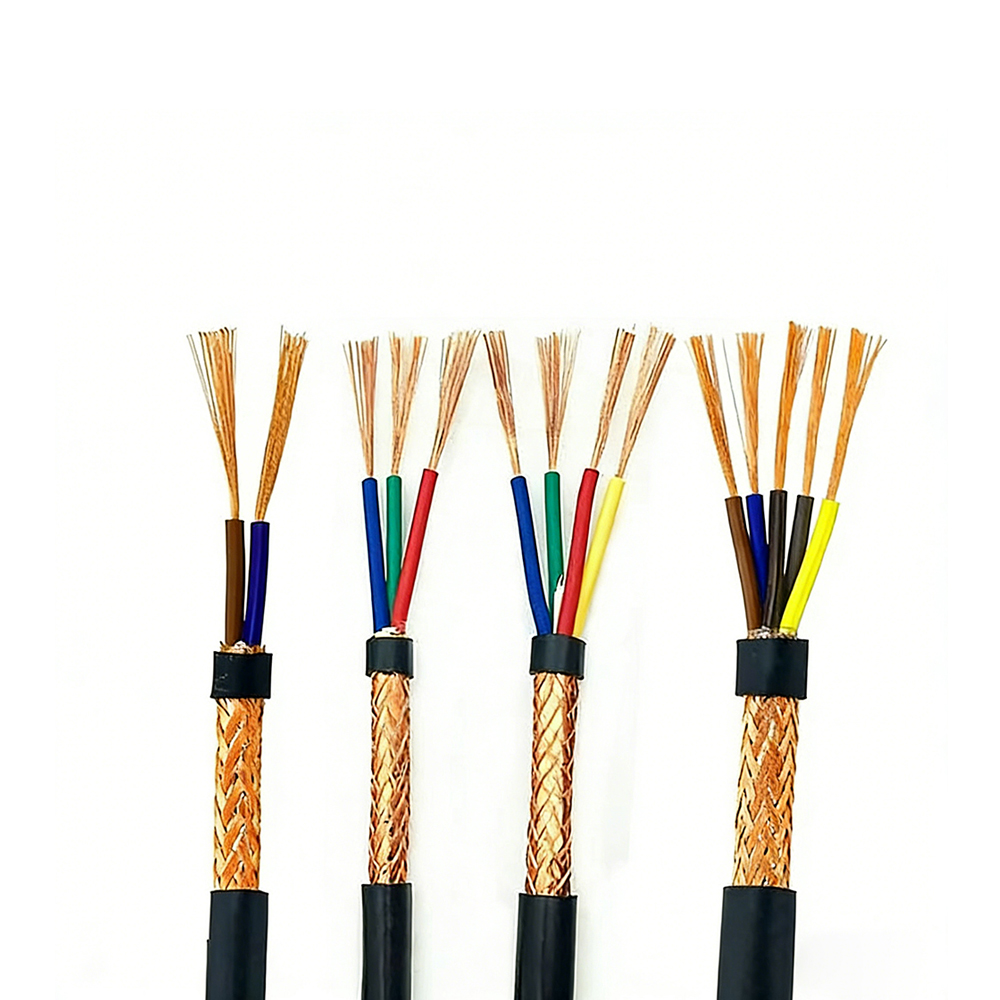

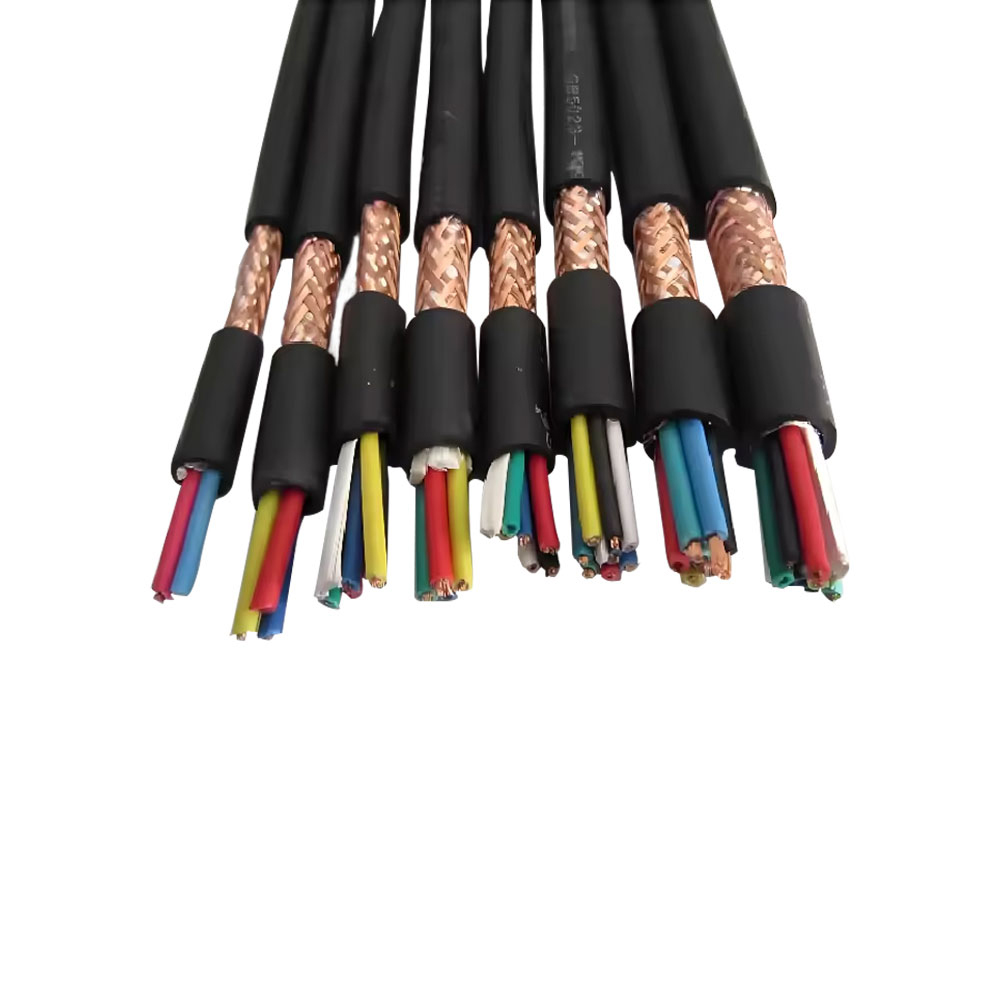

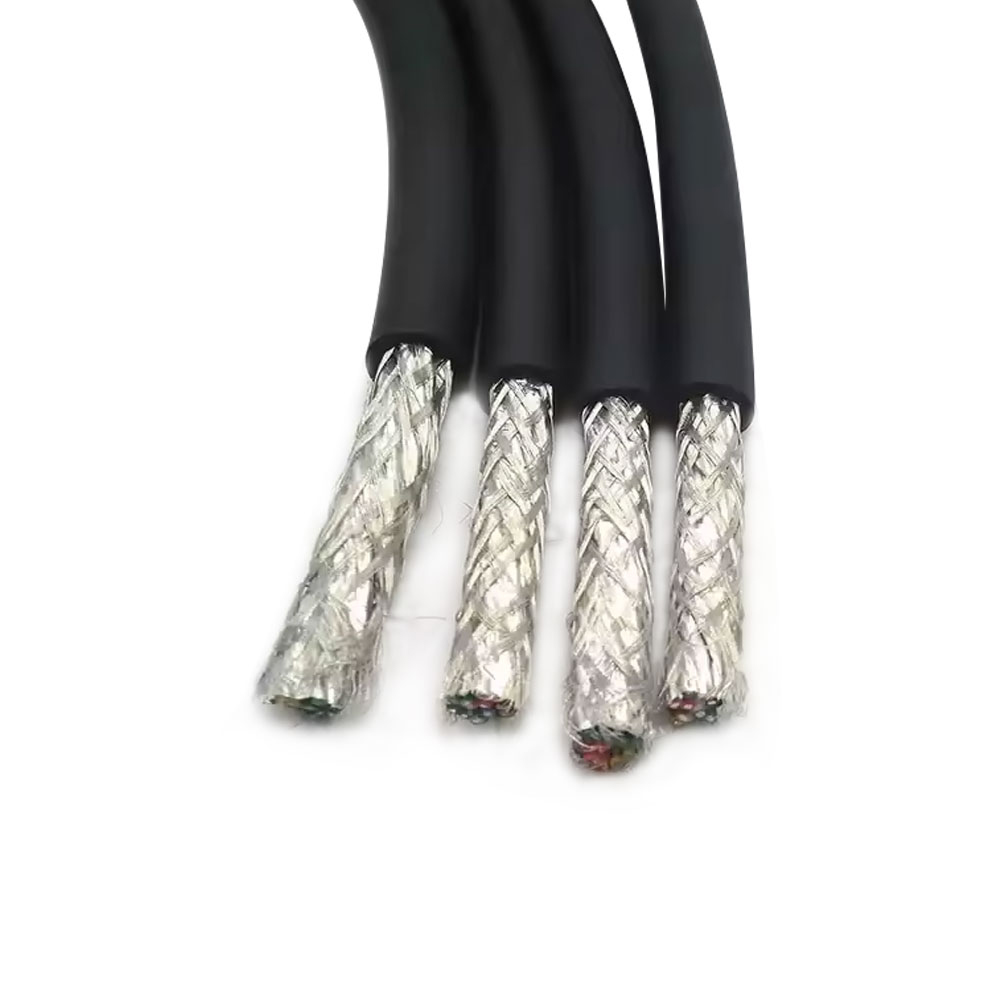

- Celkový pocínovaný měděný oplet: Lepší mechanická odolnost a účinnost nízkofrekvenčního stínění; upřednostňuje se pro instalace potrubí nebo prostředí s významnými zdroji rušení 50/60 Hz.

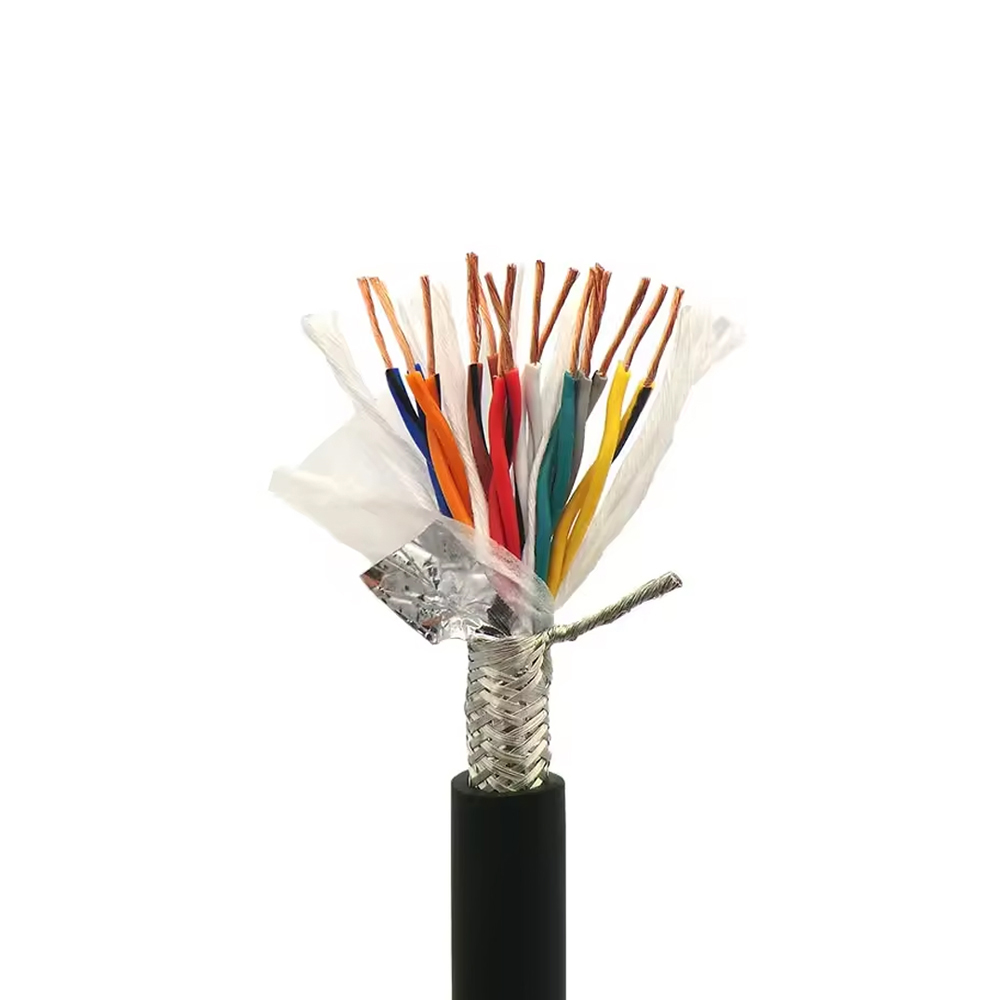

- Celkový oplet z individuální párové fólie (dvojitý štít): Nejvyšší meziobvodová izolace; vyžadováno, když smíšené úrovně signálu sdílejí kabel; používá se v přesných analogových přístrojových smyčkách.

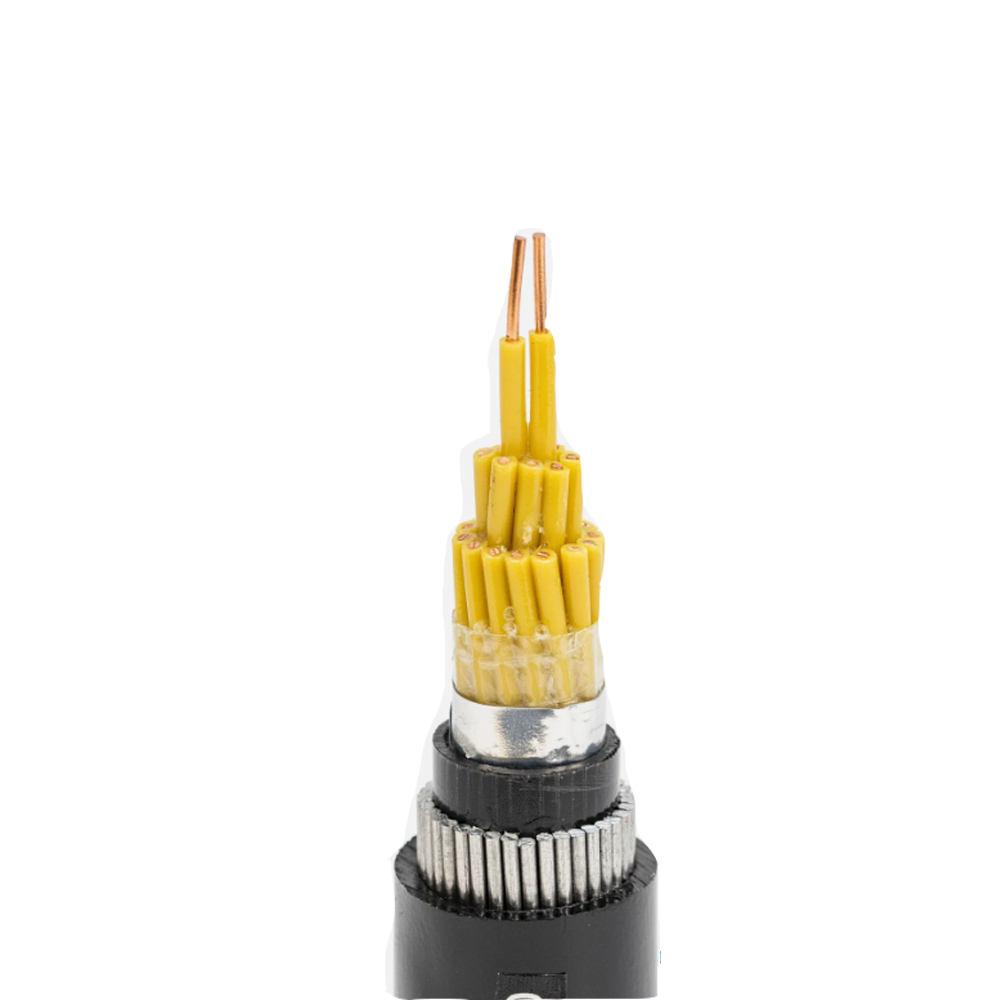

- Nestíněné (chráněné pouze pancéřováním): Vhodné pro digitální řídicí signály s vlastní odolností proti šumu (např. přepínání 24V DC); není vhodné pro analogové měřicí obvody.
Strategie počtu jader a seskupení pro instalace víceobvodových řídicích kabelů
Rozhodnutí, zda použít mnoho kabelů s malým počtem jader nebo méně kabelů s velkým počtem kabelů pro instalaci víceokruhového ovládání, má důsledky pro riziko požáru, přístup k údržbě a dlouhodobou flexibilitu, která značně přesahuje počáteční náklady na pořízení kabelu. Husté svazky jednotlivě opláštěných malých kabelů v žlabu zvyšují celkový nekovový objem na metr, čímž se zvyšuje efektivní spalování, i když každý jednotlivý kabel nese stupeň zpomalování hoření. Konsolidace obvodů do menšího počtu vícežilových kabelů snižuje zatížení zásobníku a spalování, ale vytváří jediný bod selhání, kde poškození jednoho kabelu může ovlivnit více nesouvisejících obvodů současně.
Praktickým přístupem používaným v procesním průmyslu a zařízeních na výrobu energie je seskupení okruhů podle funkčního systému spíše než podle geografické blízkosti, se samostatnými kabely pro okruhy kritické z hlediska bezpečnosti (nouzové vypnutí, detekce požáru a plynu) a provozní řídicí okruhy (procesní regulační smyčky, spouštěče motorů, přístrojové vybavení). Tato segregace zajišťuje, že selhání jediného kabelu nemůže současně deaktivovat jak funkci řízení procesu, tak jeho bezpečnostní zálohu. Také to zjednodušuje vyhledávání závad a výměnu kabelů, protože porucha v jedné funkční skupině nevyžaduje narušení kabeláže jiné. Mnoho instalačních norem – včetně IEC 60364 a technických norem specifických pro zařízení v petrochemickém a energetickém sektoru – výslovně nařizuje tento druh segregace okruhů.
Plánování náhradních jader v rámci vícežilových řídicích kabelů je dalším aspektem, který je ve fázi specifikace často podceňován. Instalace kabelů s 10–20 % náhradních jader v době počáteční výstavby stojí velmi málo v poměru k celkové hodnotě projektu, ale přidání obvodů po výstavbě vyžaduje nové kabelové tahy, které jsou rušivé, drahé a někdy fyzicky nemožné přes přetížené stávající trasy. Náhradní jádra by měla být rozmístěna po skupinách kabelů spíše než soustředěna v jediném kabelu a jejich umístění by mělo být systematicky dokumentováno, aby bylo možné je identifikovat a aktivovat bez rozsáhlého sledování. V rámci své schopnosti podpory aplikací spolupracuje Zhishang Cable s inženýrskými týmy na optimalizaci výběru počtu jader na základě předpokládaných scénářů rozšíření systému, což pomáhá vyhnout se běžné situaci, kdy se kabelová infrastruktura stává limitujícím omezením pro úpravy závodu během pouhých několika let od uvedení do provozu.
