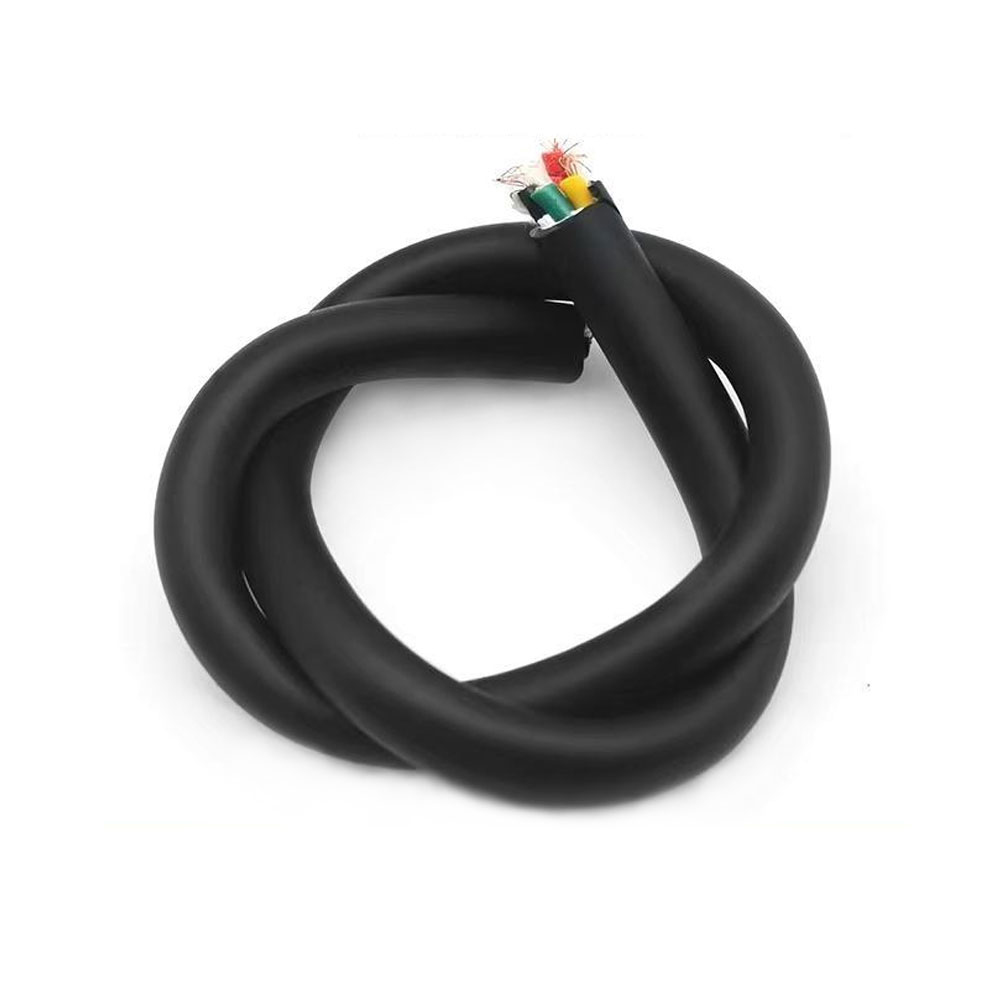

Chemie za zpomalením hoření bez halogenů a proč je plnění plniva kritickou proměnnou designu

Konvenční PVC kabely zpomalující hoření dosahují požární odolnosti prostřednictvím uvolňování plynného chlorovodíku během spalování, což přerušuje chemické řetězové reakce, které udržují plamen. Bezhalogenové sloučeniny nemohou tento mechanismus využívat a místo toho spoléhají na endotermický rozklad plniv na bázi hydroxidu kovu — nejčastěji trihydrátu hliníku (ATH, Al(OH)₃) nebo hydroxidu hořečnatého (MDH, Mg(OH)₂) — k potlačení hoření. Když se tato plniva zahřejí na teplotu rozkladu (180–200 °C pro ATH, 300–320 °C pro MDH), uvolňují chemicky vázanou vodní páru, absorbují teplo ze spalovací zóny a ředí koncentrace kyslíku a par paliva v plameni. Pevný zbytek – oxid hlinitý nebo oxid hořečnatý – tvoří ochrannou vrstvu zuhelnatělého materiálu, která izoluje podkladový materiál od sálavého tepla a zpomaluje další tepelnou degradaci.

Základním problémem tohoto mechanismu zpomalování hoření je, že dosažení adekvátního požárního výkonu vyžaduje extrémně vysoké zatížení plniva – typicky 50–65 % hmotnosti celkové směsi. Při těchto úrovních zatížení částice hydroxidu kovu dominují mechanickým vlastnostem sloučeniny, výrazně zvyšují tuhost a křehkost ve srovnání s neplněnými polymery na bázi polyolefinů. Sloučenina HFFR naplněná 60 % ATH má prodloužení při přetržení 150–200 %, ve srovnání se 400–600 % u neplněné polyolefinové základní pryskyřice. Toto snížení prodloužení přímo ovlivňuje výkon kabelu při nízkých teplotách a životnost v ohybu, protože izolace může prasknout během instalace v chladném prostředí nebo po delším ohýbání v provozu. Řízení kompromisu mezi mechanickou a požární účinností je ústřední výzvou při vývoji kabelových směsí HFFR a vysvětluje, proč se kabely HFFR od různých výrobců výrazně liší ve flexibilitě při nízkých teplotách, i když splňují stejný test zpomalování hoření.

MDH je upřednostňován před ATH, když kabel musí pracovat blízko nebo nad 200 °C, protože ATH začíná uvolňovat svou navázanou vodu při teplotách, které se překrývají s normálními provozními teplotami kabelu v podmínkách vysokého zatížení nebo vysokého okolního prostředí – což způsobuje předčasný rozklad plniva, který v průběhu času degraduje směs. Vyšší teplota rozkladu MDH (300 °C ) poskytuje širší rezervu nad provozní teploty, ale vyžaduje vyšší teploty plamene k aktivaci, což znamená, že sloučeniny na bázi MDH mohou vykazovat mírně nižší výkon při testech s nízkou intenzitou plamene, zatímco fungují ekvivalentně nebo lépe při vystavení vysoké intenzitě požáru reprezentujícímu scénáře skutečného požáru. Výrobci vysoce kvalitních řídicích kabelů HFFR vybírají typ výplně na základě teplotní třídy kabelu spíše než nanášení jediné směsi pro všechny jmenovité hodnoty.

Co ve skutečnosti měří standardy nízké kouřivosti a jak se výsledky zkušební komory přenášejí do skutečných podmínek evakuace

Nízká kouřivost kabelů HFFR je kvantifikována podle normy IEC 61034, která měří minimální propustnost světla kouřem generovaným hořícím vzorkem kabelu ve standardizované uzavřené komoře o rozměrech 3 m × 3 m × 3 m. Test spaluje specifikovanou délku kabelu na mřížce na podlaze komory a měří, kolik světla z paprsku fotometru je blokováno nahromaděným kouřem. Minimální propustnost 60 % je prahová hodnota pro splnění požadavků – což znamená, že alespoň 60 % intenzity paprsku fotometru dosáhne detektoru skrz komoru naplněnou kouřem. Kabely, které produkují těžký, neprůhledný kouř typický pro hoření PVC, obvykle dosahují propustnosti 5–20 %, ve srovnání s 60–95 % u dobře formulovaných konstrukcí HFFR.

Praktický význam tohoto výsledku testu spočívá v jeho vztahu k evakuační viditelnosti. Výzkum zastínění kouře a výkonnosti lidské navigace v prostorech zaplněných kouřem prokázal, že vzdálenost viditelnosti v kouři je úměrná koeficientu zhášení vrstvy kouře. Propustnost 60 % v komoře IEC 61034 (délka optické dráhy 3 metry) odpovídá extinkčnímu koeficientu přibližně 0,17 m⁻¹. Při tomto koeficientu extinkce mohou obyvatelé budovy vidět přes kouř přibližně 10–15 metrů s osvětlenými únikovými značkami viditelnými na úrovních únikových dveří – dostačující pro navigaci většiny chodeb budovy směrem k východům. Kouř z PVC kabelu při 10% propustnosti ve stejné komoře vytváří extinkční koeficient vyšší než 0,75 m⁻¹, snižuje viditelnost na 2–4 ​​metry a vážně zhoršuje navigaci při východu i pro obyvatele budovy, kteří nejsou vystaveni toxicitě.

Důležitým omezením testu IEC 61034, kterému by měli specifikátoři rozumět, je to, že měří množství kouře z relativně malého vzorku kabelu pod řízeným nízkoenergetickým zdrojem vznícení. Skutečné požáry kabelových lávek v hustě zaplněných instalacích generují mnohem více kouře za jednotku času než testovací scénář a absolutní objem kouře se mění s množstvím hořících kabelů současně. To je důvod, proč by měl být výsledek IEC 61034 posuzován spolu s účinností šíření plamene podle IEC 60332-3 (skupinový test kabelů) – kabel, který produkuje nízký kouř na jednotku délky, ale nedokáže sám uhasit při skupinovém testu kabelů, bude nakonec generovat více celkového kouře než kabel s nepatrně vyšším kouřem, který rychle samo uhasí a omezí množství spotřebovaného kabelu.

Porovnání výkonu řídicího kabelu HFFR se standardním FR-PVC napříč klíčovými parametry

Výběr HFFR ovládací kabely oproti standardnímu PVC zpomalujícímu hoření zahrnuje kompromisy napříč různými výkonovými dimenzemi. Rozhodnutí by mělo být založeno na tom, které parametry jsou kritické pro konkrétní prostředí instalace, spíše než na paušální preferenci jednoho materiálového systému před druhým.

Jedním parametrem, který není ve výše uvedené tabulce zachycen, je dlouhodobé stárnutí. PVC izolace obsahuje změkčovadla – typicky ftalátové nebo adipátové estery – které migrují ze směsi po desetiletí provozu, což způsobuje, že plášť kabelu a izolace se stávají postupně tužšími a křehčími. Tato migrace změkčovadla se urychluje při zvýšených teplotách a je nevratná; PVC kabel, který je při instalaci flexibilní, může po 20 letech v teplém ovládacím panelu silně zkřehnout. HFFR směsi na bázi polyolefinových pryskyřic neobsahují změkčovadla a nepodléhají tomuto mechanismu stárnutí, přičemž si zachovávají své mechanické vlastnosti po celou dobu životnosti. pro ovládací kabely v aplikacích kritické infrastruktury s konstrukční životností 25–40 let je tento rozdíl ve stáří významným faktorem upřednostňujícím konstrukce HFFR i v prostředích, kde by to samy požadavky na požární odolnost nemusely vyžadovat.

Integrita obvodu pod ohněm: Jak se kabely HFFR s požární odolností liší od standardních LSZH

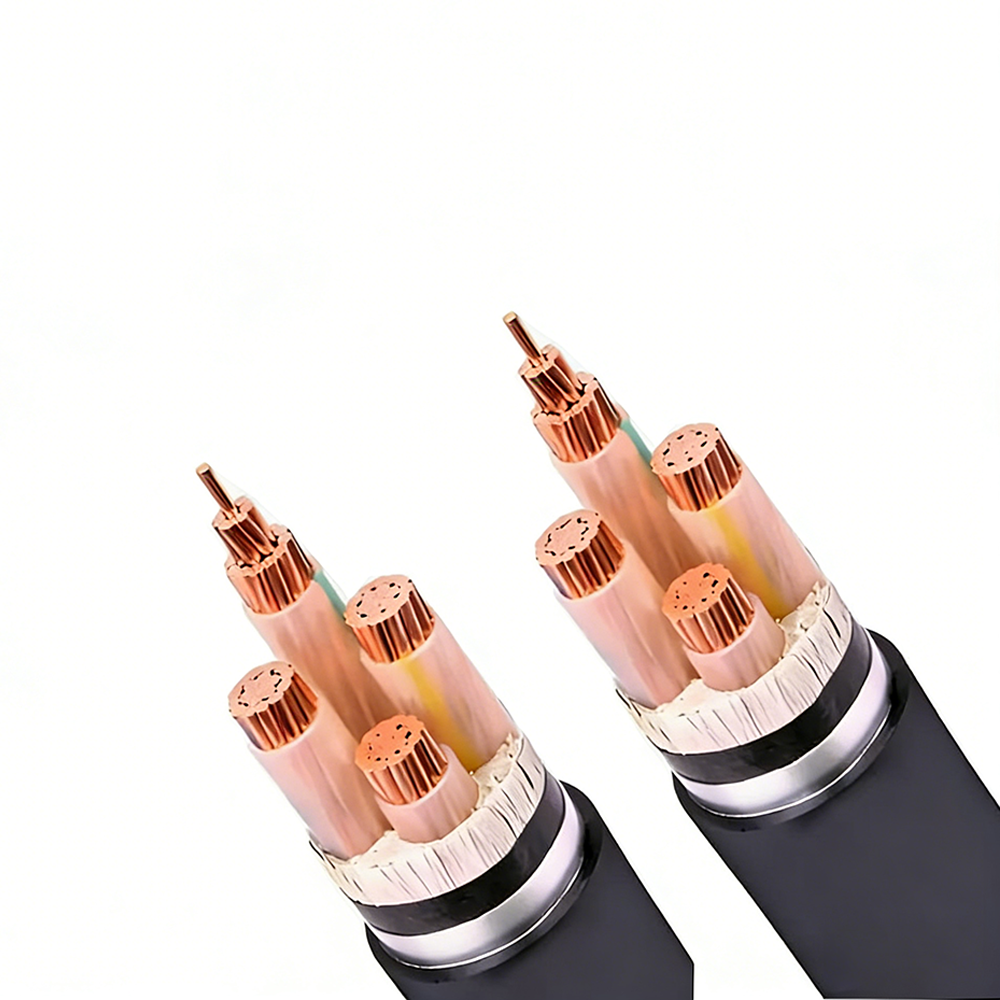

Bezhalogenové kabely s nízkou kouřivostí a ohnivzdorné kabely řeší různé cíle požární bezpečnosti a jsou často zaměňovány ve specifikacích. Standardní kabely HFFR/LSZH omezují toxicitu a neprůhlednost produktů spalování, ale nezaručují, že kabel bude i nadále přenášet signál nebo energii během samotného požáru – kabel nakonec selže, protože se zhorší izolace. Ohnivzdorné kabely (testované podle IEC 60331) jsou navrženy tak, aby udržely integritu elektrického obvodu při specifikovaných teplotách po definovanou dobu, což umožňuje systémům, kterým slouží – nouzové osvětlení, požární poplach, ventilátory na odsávání kouře, nouzové napájení – pokračovat v provozu i při evakuaci budovy.

IEC 60331 vystavuje hotové vzorky kabelů přímému plameni při 750 °C (IEC 60331-21 pro dráty a malé kabely) nebo 830 °C (IEC 60331-23 pro kabely s větším průřezem), zatímco kabel zůstává pod jmenovitým elektrickým zatížením. Kabel musí zachovat kontinuitu po dobu trvání testu – obvykle 90 nebo 180 minut – bez přeskoku, zkratu nebo přerušení obvodu. Dosažení tohoto výkonu vyžaduje zásadně odlišný izolační systém od standardního HFFR: vrstva slídové pásky omotaná kolem každého vodiče nebo kolem jádra kabelu poskytuje žáruvzdornou minerální izolační bariéru, která zůstává elektricky nedotčená při teplotách plamene, kdy všechny organické polymerní materiály již dávno shořely.

Kombinace požární odolnosti a bezhalogenového výkonu – specifikovaná jako HFFR CWZ (integrita obvodu pod ohněm) v některých normách nebo označená EN 50200/EN 50362 v evropských železničních a veřejných budovách – je dosažena vrstvením integrity obvodu slídové pásky s vnějším pláštěm HFFR, který omezuje produkty spalování. Tato konstrukce je povinná pro kabely nouzového ovládání v nemocnicích, tunelech, výškových budovách a pobřežních plošinách podle řady národních a mezinárodních předpisů pro požární bezpečnost. Vrstva slídové pásky zvyšuje náklady a zvyšuje průměr kabelu (typicky o 15–25 % větší vnější průměr než ekvivalentní standardní kabel HFFR), ale je to jediná konstrukce, která současně splňuje požadavky na toxicitu produktu požáru i požadavky na přežití obvodu.

Praktickým aspektem instalace u ohnivzdorných řídicích kabelů HFFR je to, že vrstva slídové pásky pod izolací je mechanicky křehká – slída je křehký minerál, který se může oddělit, pokud je kabel ohnut pod minimální poloměr ohybu nebo je během instalace vystaven nárazu. Poškozená slídová páska nemusí být zvenčí viditelná, pokud vnější izolace zůstane neporušená, ale výkon integrity obvodu bude v místě poškození ohrožen. S ohnivzdornými kabely je třeba během instalace zacházet s větší opatrností než se standardními ovládacími kabely, s přísným dodržováním specifikací minimálního poloměru ohybu a ochranou před nárazy v prostředí kabelových žlabů a elektroinstalačních trubek.

Specifikace řídicích kabelů HFFR pro specifická průmyslová prostředí: Klíčové rozdíly v požadavcích

Ovládací kabely HFFR jsou vyžadovány v několika průmyslových odvětvích, ale specifické prahové hodnoty výkonu, zkušební normy a požadavky na konstrukci se mezi odvětvími výrazně liší. Kabel certifikovaný pro jeden sektor nemusí splňovat požadavky jiného, ​​i když je jeho materiálový systém identický. Následující rozdělení pokrývá nejběžnější sektory s vysokou poptávkou, kde jsou specifikovány bezhalogenové nízkokouřové regulační kabely:

Železnice a hromadná doprava

Železniční aplikace se v Evropě řídí normou EN 45545-2, která klasifikuje kabely do úrovní nebezpečí (HL1, HL2, HL3) na základě požárního rizika v místě instalace — HL3 se vztahuje na kabely v oblastech, kde jsou přítomni cestující a evakuace je obtížná, jako je podzemní dráha. EN 45545-2 specifikuje limitní hodnoty pro rychlost uvolňování tepla (měřenou kuželovým kalorimetrem podle ISO 5660), šíření plamene, produkci kouře a index toxicity současně a prahové hodnoty jsou výrazně přísnější než sada IEC 60332/60754/61034 používaná ve stavebních aplikacích. Zejména index toxicity (měřený metodami NF X70-100 nebo FTIR) musí být pod definovanými limity pro více druhů spalin – CO, HCN, HF, SO₂, NOₓ a další – nejen pro měření objemových kyselých plynů podle IEC 60754. Kabel splňující standardní požadavky na index toxicity LSZH pro instalaci v budovách může selhat podle normy EN-252545.

Námořní a offshore

Pobřežní plošiny a komerční plavidla používají IEC 60092-359 (námořní kabely, bez halogenů) ve spojení s požadavky na požární odolnost IEC 60331. Námořní instalace přidávají požadavek na odolnost proti mořské vodě, který není uveden ve specifikacích budov nebo kolejnic: plášť kabelu si musí po ponoření zachovat svou mechanickou integritu a nesmí bobtnat ani se oddělovat, když je vystaven slané vodě – což je důležité pro kabely vedené mokrými oblastmi nebo na nechráněných palubách. Kromě toho, IMO Resolution MSC.61(67) (FTP Code) specifikuje povrchové zkoušky šíření plamene a hustoty kouře prováděné za specifických podmínek proudění vzduchu a vystavení teplu reprezentativních pro požáry v lodních prostorech, které se liší od podmínek v klidném vzduchu podle IEC 61034 kouřové zkoušky. Kabel vyhovující IEC 61034 automaticky nevyhovuje kouřovým testům IMO FTP Code Annex 1 nebo 2 bez samostatného ověření.

Průmyslová automatizace a inteligentní výroba

V prostředí průmyslové automatizace jsou řídicí kabely HFFR stále více specifikovány ne proto, že je nařizují místní požární předpisy, ale kvůli ekonomice nákladů na sanaci po požáru. Při požáru standardních PVC kabelů v moderním automatizačním zařízení – kde ovládací panely, servopohony, PLC a HMI zařízení představují investice v řádu milionů eur – se uvolní dostatečné množství HCl na korozi elektronických sestav v celém plášti budovy, nejen v oblasti přímo zasažené plameny. Koroze se nemusí projevit jako okamžité poruchy, ale jeví se jako progresivní degradace spojení, stopová koroze PCB a zvýšení odporu kontaktů během 6–18 měsíců po požáru. Výměna nebo čištění elektronických zařízení kontaminovaných HCl ve velkém automatizovaném zařízení může stát 10–50krát více než hodnota spálených kabelů. Tento ekonomický argument vede k dobrovolnému přijetí řídicích kabelů HFFR v inteligentních výrobních závodech, kde neexistují žádné povinné požadavky na kód, a je základem pro zahrnutí specifikací kabelů HFFR do hodnocení pojistných rizik pro závody na výrobu elektroniky s vysokou hodnotou.

Nízkoteplotní instalace řídicích kabelů HFFR: Rizika a požadavky na úpravu

Jedním z nejkonzistentnějších režimů selhání pole pro řídicí kabely HFFR je praskání izolace během instalace v chladném prostředí, způsobené sníženým prodloužením při přetržení HFFR směsí s vysokým obsahem plniva při nízkých teplotách. Zatímco standardní PVC kabely si zachovávají užitečnou flexibilitu až do –20 °C nebo nižší díky obsahu změkčovadel, mnoho HFFR formulací se stává znatelně tužšími pod 0 °C a může prasknout, pokud se ohne nebo rozvine pod –5 °C až –10 °C bez preventivních opatření. To je zvláště problematické u venkovních instalací během zimních měsíců a v chladírenských zařízeních, kde musí být kabely vedeny při okolní teplotě 0 °C nebo nižší.

Výkon kabelu HFFR při nízkých teplotách je charakterizován testem ohybu za studena (IEC 60811-504) a testem nárazu za studena (IEC 60811-506). Zkouška ohybem za studena obalí kabel kolem trnu specifikovaného průměru při definované nízké teplotě a zkontroluje, zda nedošlo k prasknutí; zkouška rázem za studena upustí zatížené kladivo na kabelovou část při nízké teplotě a prozkoumá izolaci na trhliny. Tyto testy se provádějí při teplotě uvedené ve specifikaci kabelu – typicky –15 °C, –20 °C nebo –25 °C v závislosti na složení směsi. Absolvování testu ohybu za studena při –20 °C však neznamená, že s kabelem lze volně manipulovat a vést ho na místě při –20 °C: test aplikuje řízený ohyb s definovaným poloměrem a rychlostí, zatímco instalace na místě zahrnuje opakované ohýbání, tahání za rohy a odvíjení cívky, které generuje koncentrace napětí, které test neopakuje.

Nejúčinnějším zmírněním pro instalaci řídicích kabelů HFFR za chladného počasí je tepelná úprava: uložení kabelových cívek ve vytápěném prostoru při teplotě minimálně 15 °C po dobu nejméně 24 hodin před instalací v chladném prostředí. Tepelná hmotnost plné kabelové cívky znamená, že jádro cívky může zůstat chladné několik hodin poté, co se vnější vrstvy zahřály, takže doba úpravy by měla být založena na velikosti cívky – malé cívky (pod 50 kg) mohou být adekvátně upraveny za 12 hodin, zatímco velké bubny (nad 300 kg) mohou vyžadovat úpravu 48–72 hodin. Během instalace v chladných podmínkách by měl být rozvinutý kabel instalován okamžitě, spíše než ponechán na zemi, kde se znovu ochladí, a ohýbání při teplotách nižších než je jmenovitá teplota ohybu směsi za studena by mělo být zabráněno tím, že bude kabel co nejvíce rovný, dokud nedosáhne své konečné polohy. Výrobci vysoce kvalitních kabelů HFFR stále častěji publikují specifické pokyny pro instalaci za studena spolu se svými standardními technickými listy, přičemž uznávají, že správný postup instalace je součástí výkonové specifikace produktu.

Jak by měla být ověřena certifikace řídicího kabelu HFFR a jakou dokumentaci si vyžádat

Tvrzení o bezhalogenovém obsahu a nízké kouřivosti na ovládacích kabelech HFFR jsou vlastní prohlášení, pokud nejsou podpořena zkušebními zprávami třetích stran z akreditovaných laboratoří. Na rozdíl od některých certifikací elektrické bezpečnosti, které vyžadují průběžný dohled v továrně a opakované testování produktu, je certifikace požární odolnosti HFFR často získána jednou pro referenční konstrukci a poté aplikována na celou řadu kabelových konstrukcí vyrobených z nominálně stejné směsi. Tato praxe vytváří smysluplnou ověřovací mezeru: složení směsi může být u všech konstrukcí identické, ale celkový požární výkon kabelu závisí také na tloušťce stěny pláště, celkové hmotnosti polymeru na metr (která určuje celkové zatížení palivem a tím i tvorbu kouře) a geometrii pramene (která ovlivňuje, jak snadno se vzduch dostane do jádra kabelu během spalování). Zkušební protokol pro 4-žilovou konstrukci 1,5 mm² automaticky neověřuje požární odolnost 12-žilové konstrukce 2,5 mm² ve ​​stejné řadě kabelů.

Při pořizování řídicích kabelů HFFR pro projekty s formálními požadavky na požární bezpečnost by měla být před přijetím materiálu na místě požadována a ověřena následující dokumentace:

• Zprávy o zkouškách IEC 60754-1 a -2: Potvrzení obsahu halogenů pod prahovými hodnotami (pH >4,3 a vodivost <10 μS/mm pro IEC 60754-2) pro konkrétní použité izolační a plášťové směsi. Zpráva by měla uvádět laboratoř, datum zkoušky a konkrétní testované označení materiálové sloučeniny – nejen označení typu kabelu.
• Zpráva o zkoušce hustoty kouře IEC 61034-2: Potvrzení ≥60% propustnosti pro kabelovou konstrukci se srovnatelnou celkovou hmotností polymeru na metr jako kupovaná konstrukce. Pokud má objednaný kabel výrazně větší hmotnost polymeru na metr (více žil, silnější plášť) než testovaná konstrukce, může být skutečný kouřový výkon horší, než ukazuje výsledek testu.
• Zpráva o skupinovém šíření plamene podle IEC 60332-3: Určení kategorie (A, B, C nebo D) testované konstrukce a instalovaného objemu kabelu na metr použitý v testu. Kategorie A (7 litrů/m) je nejnáročnější a nejrelevantnější pro hustě plněné kabelové žlaby v průmyslových řídicích aplikacích.
• Prohlášení o sledovatelnosti materiálu: Prohlášení výrobce, že konkrétní dodávaná výrobní šarže byla vyrobena za použití stejných směsí, jaké byly použity pro certifikační testy, včetně čísel šarží směsi, kde požadavky na projektovou dokumentaci jakosti vyžadují tuto úroveň sledovatelnosti.
• Prohlášení o shodě RoHS: Potvrzujeme, že materiály kabelů – včetně všech změkčovadel, stabilizátorů, pigmentů a pomocných látek ve směsi HFFR – vyhovují omezením látek podle směrnice EU 2011/65/EU. Některé sloučeniny HFFR používají pomocné látky nebo stabilizátory, které obsahují omezené ftaláty; Shoda s RoHS pro HFFR kabely není automatická a musí být ověřena nezávisle na prohlášení o bezhalogenovém obsahu.

Pro projekty, které se řídí konkrétními regionálními nebo sektorovými normami — EN 45545-2 pro železnice, IEC 60092-359 pro námořní lodě, nebo národními stavebními předpisy, které odkazují na klasifikaci výkonu podle CPR (Construction Products Regulation) v Evropě – je třeba získat zprávy o specifických zkouškách příslušné normy odděleně od obecných IEC 60332/60754/60754/60754/61034, které se liší mezi zkušebními metodami a sadou limitů. předpoklady nespolehlivé.
