Odolnost proti UV záření a tepelné stárnutí: Dva mechanismy degradace, které určují životnost fotovoltaických kabelů

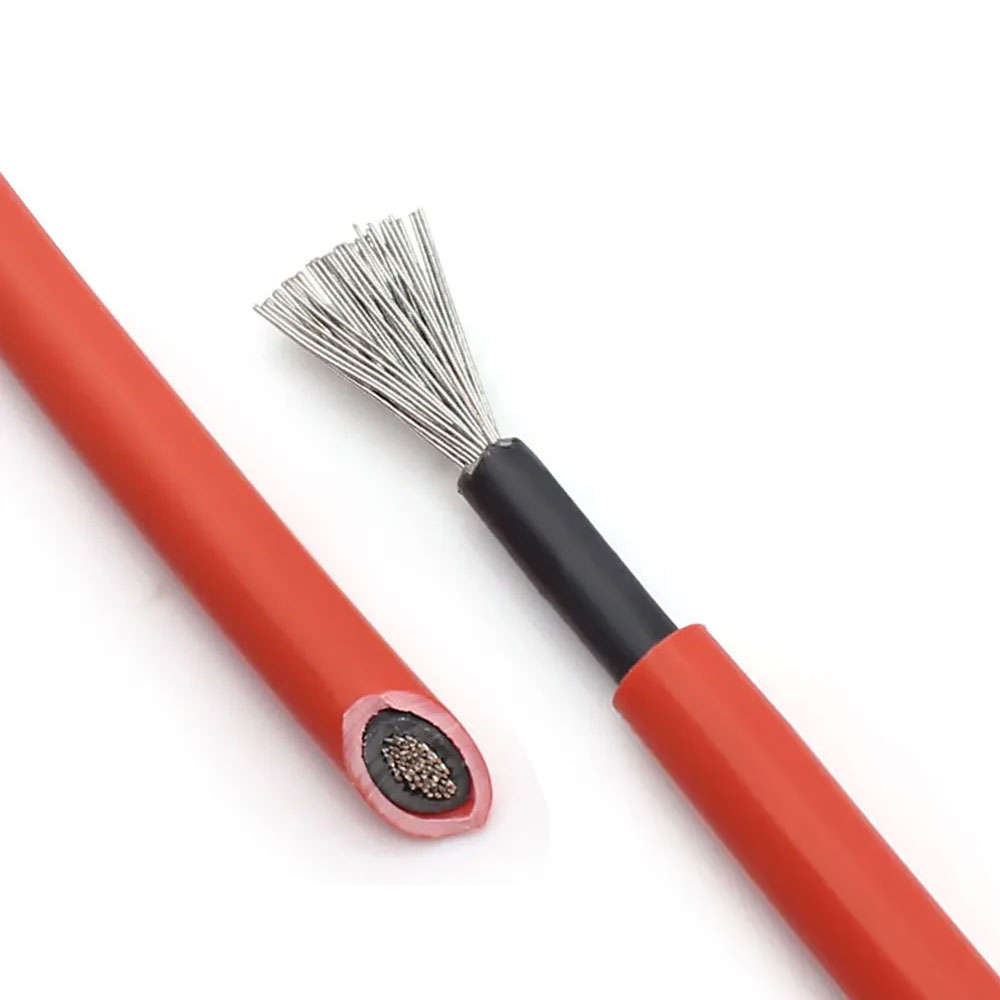

Fotovoltaický kabel jsou vystaveny slunečnímu záření po celou dobu své provozní životnosti – u střešních systémů to může znamenat přímou akumulaci záření přesahující 10 000 hodin během 25leté projektované životnosti systému, přičemž povrchové teploty na střechách orientovaných na jih pravidelně dosahují 70–90 °C během špičkových letních podmínek. Tyto dva faktory, ultrafialové záření a trvale zvýšená teplota, jsou primárními degradačními mechanismy, které oddělují účelové FV kabely od univerzálních venkovních kabelů, a pochopení jejich vzájemného působení pomáhá vysvětlit, proč není výběr materiálu kabelů mezi kategoriemi produktů zaměnitelný.

UV záření napadá polymerní řetězce v izolaci a plášti prostřednictvím fotochemického procesu zvaného fotooxidace, který štěpí molekulární vazby a progresivně křehne materiál. Standardní PVC, které je ze své podstaty UV-nestabilní bez přidaných stabilizátorů, může začít vykazovat popraskání povrchu a zvýšenou křehkost během tří až pěti let přímého slunečního záření. Zesíťovaný polyethylen (XLPE) a, častěji ve specifických aplikacích pro PV, zesíťované EVA nebo XLPO (cross-linked polyolefin) sloučeniny odolávají fotooxidaci mnohem účinněji, protože jejich trojrozměrná struktura polymerní sítě omezuje pohyblivost řetězce a poskytuje vlastní odolnost vůči molekulárnímu štěpení při vystavení UV záření. Proces zesíťování – ať už dosažený peroxidovou chemií nebo ozařováním elektronovým paprskem – také zvyšuje hodnocení nepřetržité provozní teploty materiálu z limitu 70 °C standardního termoplastického polyethylenu na 90 °C nebo 120 °C pro varianty XLPE používané ve fotovoltaických aplikacích.

Tepelné stárnutí při trvalých teplotách interaguje s UV degradací nelineárním způsobem: zvýšená teplota urychluje oxidační reakce iniciované UV zářením, což znamená, že kabel při 85 °C degraduje výrazně rychleji, než by naznačoval součet jednotlivých teplot a UV efektů. IEC 62930, mezinárodní norma pro fotovoltaické kabely, řeší tento problém tím, že kromě testování vystavení UV záření vyžaduje prodloužený test tepelného stárnutí při 120 °C po dobu 3 000 hodin – kombinovanou kvalifikaci, kterou standardní kabelové normy nezahrnují. Kabely, které nesou označení CE podle IEC 62930, prošly oběma testy s definovaným zachováním prodloužení při přetržení a pevnosti v tahu, což poskytuje objektivní důkaz trvanlivosti směsi, který samotné datové listy nemohou poskytnout. Společnost Anhui Zhishang Cable Technology Co., Ltd. splňuje podmínky fotovoltaický kabel s požadavky IEC 62930, což zajišťuje, že výkonnost směsi je ověřována testováním spíše než odvozováním ze specifikací surovin.

Jmenovité stejnosměrné napětí a rozdíl mezi napětím systému, napětím v otevřeném obvodu a jmenovitým výkonem kabelu

Jedním z nejzávažnějších nedorozumění při výběru kabelu fotovoltaického systému je vztah mezi jmenovitým stejnosměrným napětím systému, jeho maximálním napětím naprázdno za chladných podmínek a jmenovitým napětím samotného kabelu. Tyto tři hodnoty jsou odlišné a výběr kabelu dimenzovaného pouze na jmenovité napětí systému – bez zohlednění přerušeného okruhu a teplotně korigovaného maxima – vytváří stav latentního izolačního namáhání, který nemusí způsobit okamžité selhání, ale urychlí stárnutí dielektrika a může vést k rozpadu izolace několik let životnosti systému.

V řetězci FV z krystalického křemíku se napětí naprázdno (Voc) každého modulu zvyšuje se snižující se teplotou článku. Modul s nominálním Voc 48 V za standardních testovacích podmínek (25 °C) může produkovat až 56–58 V při -10 °C, v závislosti na jeho teplotním koeficientu napětí (typicky -0,3 % až -0,4 % na °C pro krystalický křemík). Pro řetězec 20 takových modulů dosahuje tento Voc při nízké teplotě 1 100–1 160 V – potenciálně nad jmenovitým napětím 1 000 V kabelu specifikovaného jednoduše pro „pokrytí jmenovitého napětí systému 1 000 V“. IEC 60364-7-712 a většina národních norem pro instalaci fotovoltaiky vyžaduje jmenovité napětí kabelu, aby pokrylo maximální Voc řetězce při nejnižší očekávané okolní teplotě v místě instalace, což pro instalace ve vysokých nadmořských výškách nebo v severním podnebí může vyžadovat kabel s jmenovitým napětím 1 500 V i pro systémy navržené kolem 1 000 V invertorového vstupu.

Posun od 1 000 V na 1 500 V systémových architektur u užitkových a komerčních střešních fotovoltaických zařízení tento požadavek dále vyostřil. Při 1 500 V DC není izolační napětí na dielektrických materiálech kabelu jednoduše o 50 % vyšší než při 1 000 V – pravděpodobnost dielektrického průrazu je silně nelineární funkcí intenzity pole a mezera mezi jmenovitým napětím a skutečným výdržným napětím se při vyšších provozních potenciálech výrazně zužuje. Kabely dimenzované na 1 500 V DC podle IEC 62930 musí projít mnohem náročnějším napěťovým testem (6 000 V AC nebo ekvivalentní DC) než kabely s jmenovitým napětím 1 000 V, což odráží skutečné rozdíly v tloušťce izolační stěny a kvalitě směsi požadované při vyšší úrovni napětí.

Snížení proudové kapacity ve svazcích a kabelech vedených kabely FV stringů

Hodnoty ampacity publikované v technických listech kabelů jsou založeny na jediném kabelu ve volném vzduchu při referenční okolní teplotě – podmínkách, které jen zřídka odrážejí skutečnou praxi instalace FV systému. Ve skutečnosti jsou kabely PV stringů obvykle svázány do skupin, vedeny potrubím, instalovány pod střešní membrány s omezeným prouděním vzduchu nebo položeny v přímém vzájemném kontaktu podél kabelových žlabů na konstrukcích sledovačů. Každá z těchto podmínek snižuje schopnost kabelu odvádět teplo a zvyšuje teplotu vodiče nad úroveň předpokládanou v publikované kapacitě. Ignorování snižovacích faktorů vede k teplotám vodičů, které překračují trvalé jmenovité hodnoty izolace, urychlují tepelné stárnutí a zvyšují odpor – což zase dále zvyšuje provozní teplotu v cyklu samozesilování.

Snížení výkonu svazků je nejvýznamnějším faktorem u typických fotovoltaických instalací. Když je více kabelů přenášejících proud v tepelném kontaktu nebo v těsné blízkosti, tepelný výkon každého kabelu zvyšuje okolní teplotu, kterou zažívají jeho sousedé. IEC 60364-5-52 poskytuje seskupovací korekční faktory: dva kabely v kontaktu si zachovají přibližně 80 % své individuální ampacity, čtyři kabely seskupené dohromady si zachovají přibližně 65 % a šest nebo více kabelů si může udržet pouze 57 % nebo méně v závislosti na geometrii. Pro stringový kabel s jmenovitým proudem 25A ve volném vzduchu, který je svázán s pěti dalšími stringy na stejné úrovni proudu, může snížená ampacity na kabel klesnout na 14–15A – pod zkratový proud stringu v den s vysokým ozářením. Tato situace vyžaduje buď výběr většího průřezu vodiče, nebo uspořádání kabelů v konfiguracích, které poskytují odpovídající tepelné oddělení.

Snížení teploty okolí přidává druhou korekční vrstvu. FV kabely na střechách v horkém podnebí pravidelně zažívají okolní teploty 50–60 °C v prostoru mezi povrchem střechy a kabelem ve srovnání s referenční teplotou 30 °C používanou ve standardních tabulkách zatížitelnosti. Pro kabel PV s XLPE izolací a jmenovitou teplotou vodiče 90 °C je za těchto podmínek povolený nárůst teploty mezi okolní a mezní hodnotou vodiče pouze 30–40 °C, ve srovnání s 60 °C v referenčním případě – snížení proudového odporu na přibližně 70 % hodnoty uvedené v tabulce, než se použije jakákoli korekce svazku. Zhishang Cable poskytuje navádění ampacity specifické pro aplikaci, které zohledňuje jak seskupení, tak okolní teplotu současně, což umožňuje návrhářům systému vybrat vhodné průřezy vodičů pro skutečné instalované podmínky, než aby se spoléhali na publikované hodnoty volného vzduchu, které nadhodnocují použitelnou proudovou kapacitu.

Kompatibilita konektorů a skryté riziko nesprávných kombinací FV kabel–konektor

MC4 a podobné vícekontaktní DC konektory se staly de facto standardním zakončením kabelů PV stringů, ale předpoklad, že jakýkoli kabel kompatibilní s MC4 a jakýkoli konektor MC4 od různých výrobců lze volně kombinovat, je technicky nesprávný a v některých jurisdikcích je porušením kodexu. Normy PV konektorů – včetně IEC 62852 a požadavků na systémové úrovni IEC 62548 – specifikují, že konektory musí být kvalifikovány pro použití s ​​konkrétními rozsahy vnějších průměrů kabelů a průřezy vodičů a že směšovací konektory od různých výrobců ruší kvalifikaci typového testu obou, i když se zdá, že mechanické spojení sedí správně.

Riziko v nesprávných kombinacích nespočívá primárně v okamžitém selhání – mechanicky usazený smíšený konektor může normálně fungovat měsíce nebo roky. Rizikem je tečení kontaktního odporu: tepelné cykly během denních změn ozáření způsobují rozdílnou expanzi a kontrakci mezi izolací kabelu, vodičem kabelu a tělesem kontaktu konektoru, z nichž každý má jiný koeficient tepelné roztažnosti. Ve spárované a správně kvalifikované kombinaci jsou tyto rozdíly zohledněny v návrhu kontaktu. V nesprávné kombinaci může kontaktní geometrie umožňovat mikropohyby, které postupně zvyšují kontaktní odpor na zvlněném rozhraní, generujíc lokalizované teplo, které nakonec karbonizuje izolaci a vytváří odporovou poruchu nebo oblouk. Ve stejnosměrných systémech bez průchodu nulou, který přirozeně uhasí oblouky střídavého proudu, mohou odporové poruchy udržet oblouk při překvapivě nízkých poruchových proudech – díky čemuž je kvalita a kompatibilita konektorů skutečným rizikem požáru spíše než pouhým regulačním problémem.

Tolerance vnějšího průměru kabelu je také důležitější u aplikací PV konektorů než u většiny ostatních typů konektorů, protože těsnění kabelu konektoru a odlehčení tahu závisí na těsném spojení mezi tělem konektoru a pláštěm kabelu. Kabel s vnějším průměrem na spodním konci svého tolerančního pásma může sedět v konektoru, ale ponechat těsnění kabelu nedostatečně stlačené, což umožňuje pronikání vlhkosti do kontaktní komory – přímá cesta ke snížení izolačního odporu a korozi konektoru ve venkovních instalacích. Kabely vyráběné v přísných tolerancích vnějšího průměru s tloušťkou stěny pláště řízenou na horní hranici rozsahu specifikací trvale zajišťují lepší integritu těsnění v celém rozsahu velikostí konektorů kompatibilních s MC4. Jedná se o rozměrovou kvalitativní charakteristiku, která je neviditelná v místě nákupu, ale postupem času se objeví ve statistikách spolehlivosti v terénu a je jedním z konstrukčních detailů, které společnost Anhui Zhishang Cable Technology Co., Ltd. kontroluje jako standardní výrobní parametr spíše než jako volitelnou prémiovou specifikaci.

Klíčové kontroly před kombinací FV kabelu a konektoru od různých dodavatelů

• Ověřte kompatibilitu vnějšího průměru: Ujistěte se, že skutečný vnější průměr kabelu (nikoli nominální) spadá do přípustného rozsahu stanoveného výrobcem konektoru pro danou velikost konektoru.
• Zkontrolujte rozsah krimpování průřezu: Každý kontakt konektoru je kvalifikován pro určitý rozsah průřezu vodiče; ověřte, zda vodič kabelu zapadá do kvalifikovaného rozsahu krimpovacího válce bez úprav.
• Potvrďte prohlášení o kompatibilitě IEC 62852: Někteří výrobci konektorů zveřejňují testované řady kompatibilních kabelů; použijte to jako primární referenci spíše než předpokládejte, že fyzické přizpůsobení se rovná kvalifikované kompatibilitě.
• Použijte správný krimpovací nástroj: Dokonce i spárované kombinace kabel-konektor selžou, pokud jsou krimpovány nástrojem, který není pro tento konektor vhodný; Požadavky na kontaktní odpor a mechanické uchycení v IEC 62852 jsou splněny pouze se schválenými sadami nástrojů a matric.
