Komplexní úvod do plochých kabelů

I. Definice a základní charakteristiky

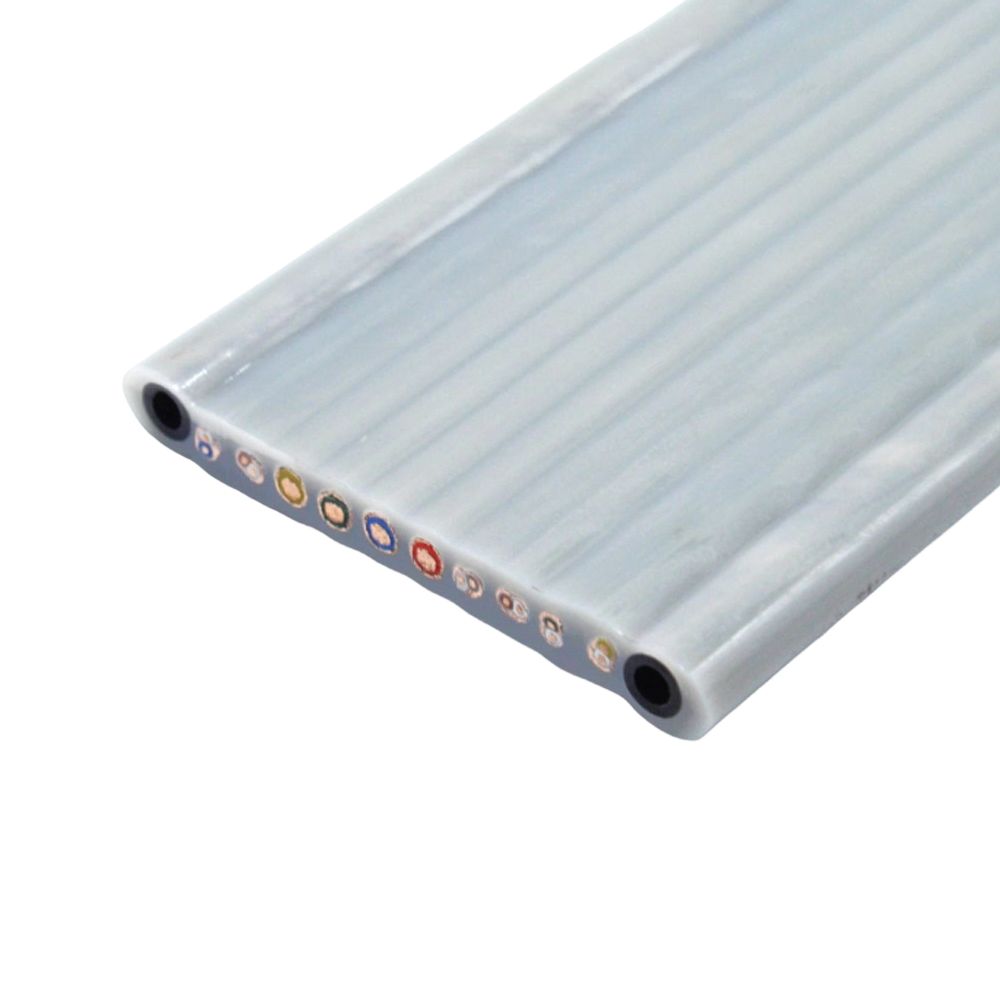

Ploché kabely jsou kabely s vodiči uspořádanými paralelně v ploché struktuře, typicky s poměrem šířky k tloušťce větším než 4:1. Tento jedinečný design poskytuje výrazné výhody v aplikacích s omezeným prostorem.

Základní vlastnosti:

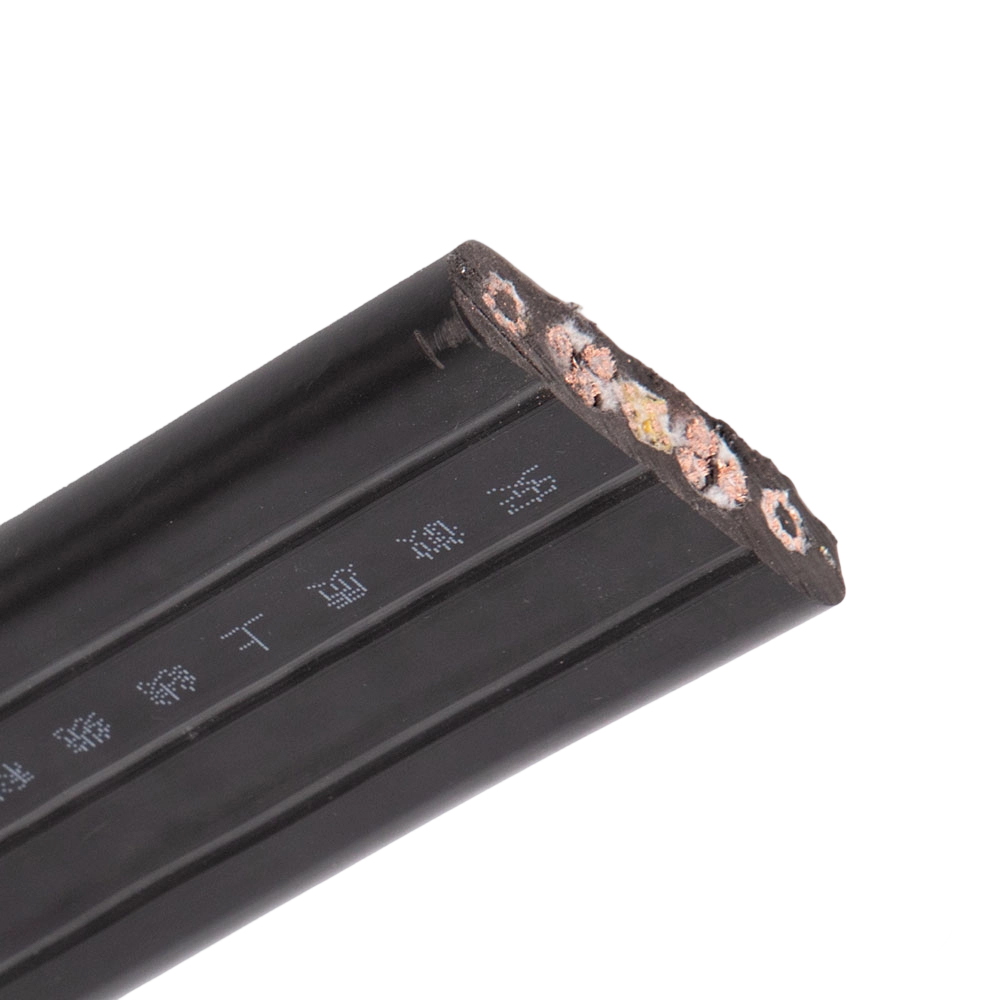

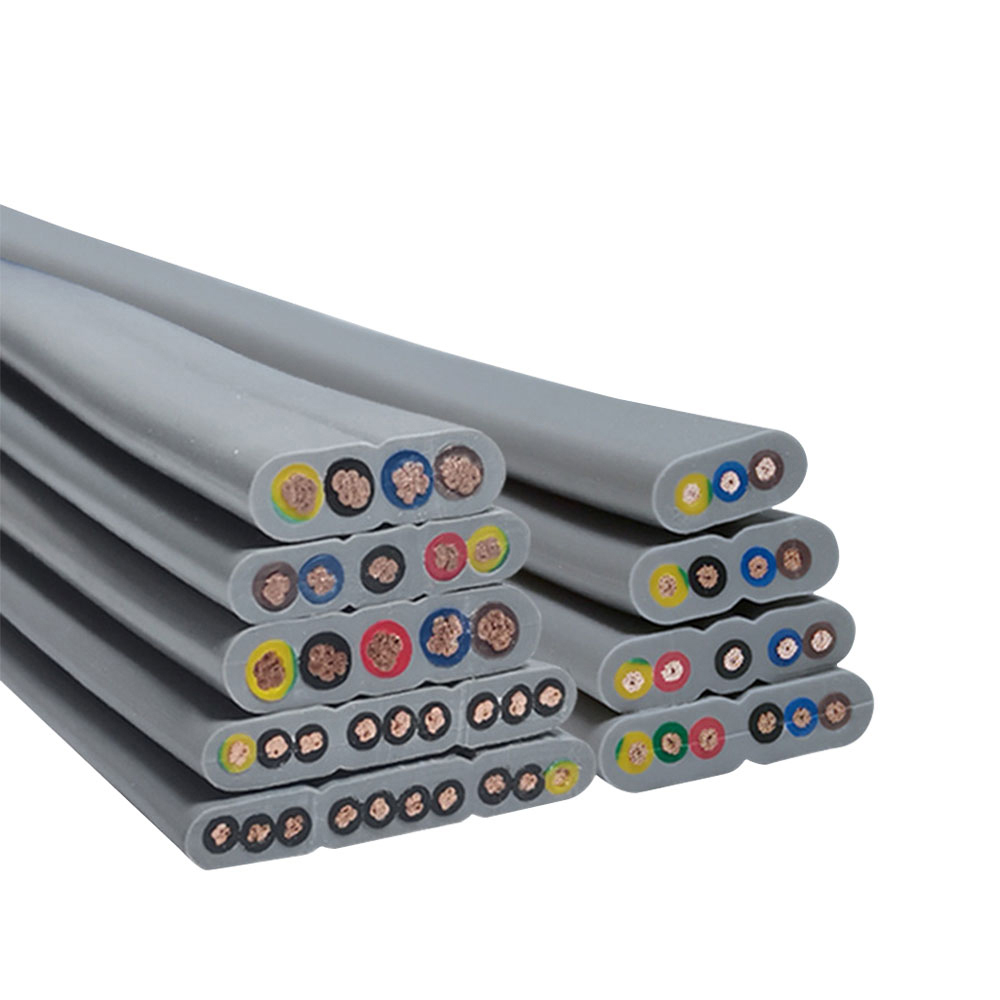

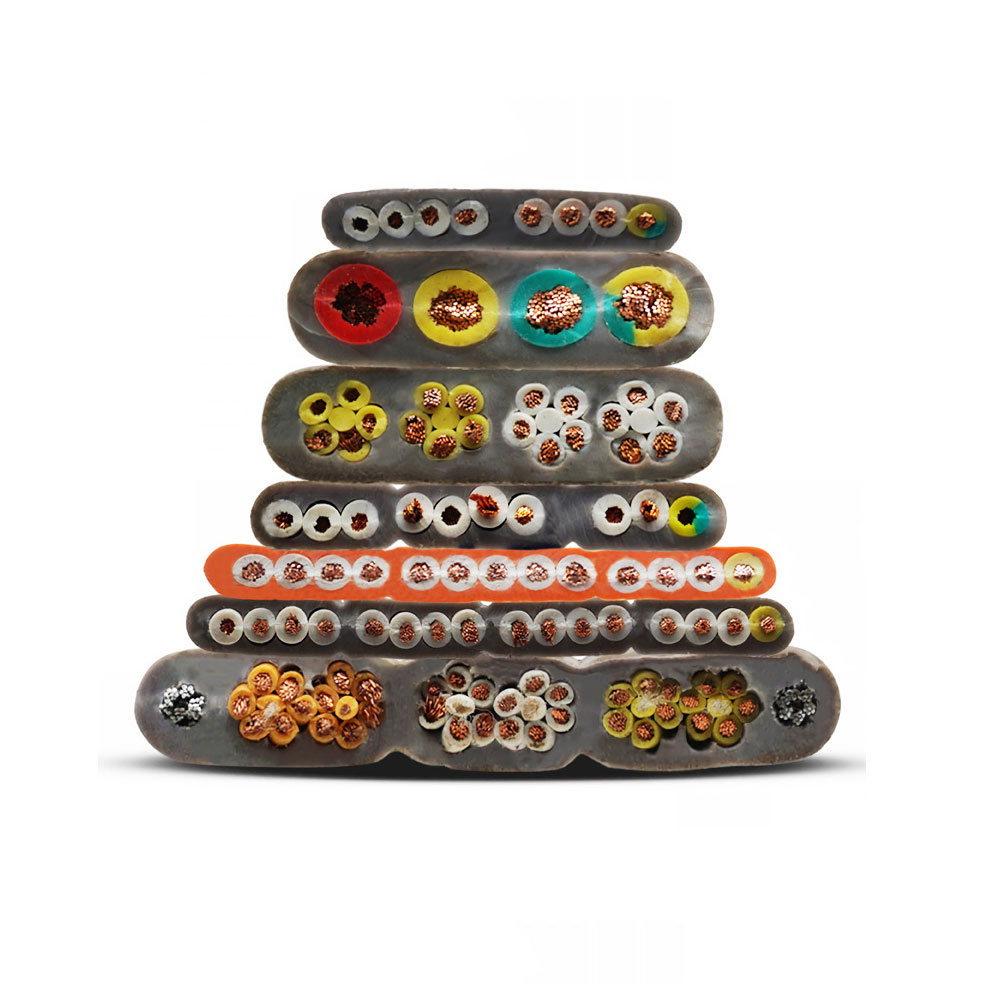

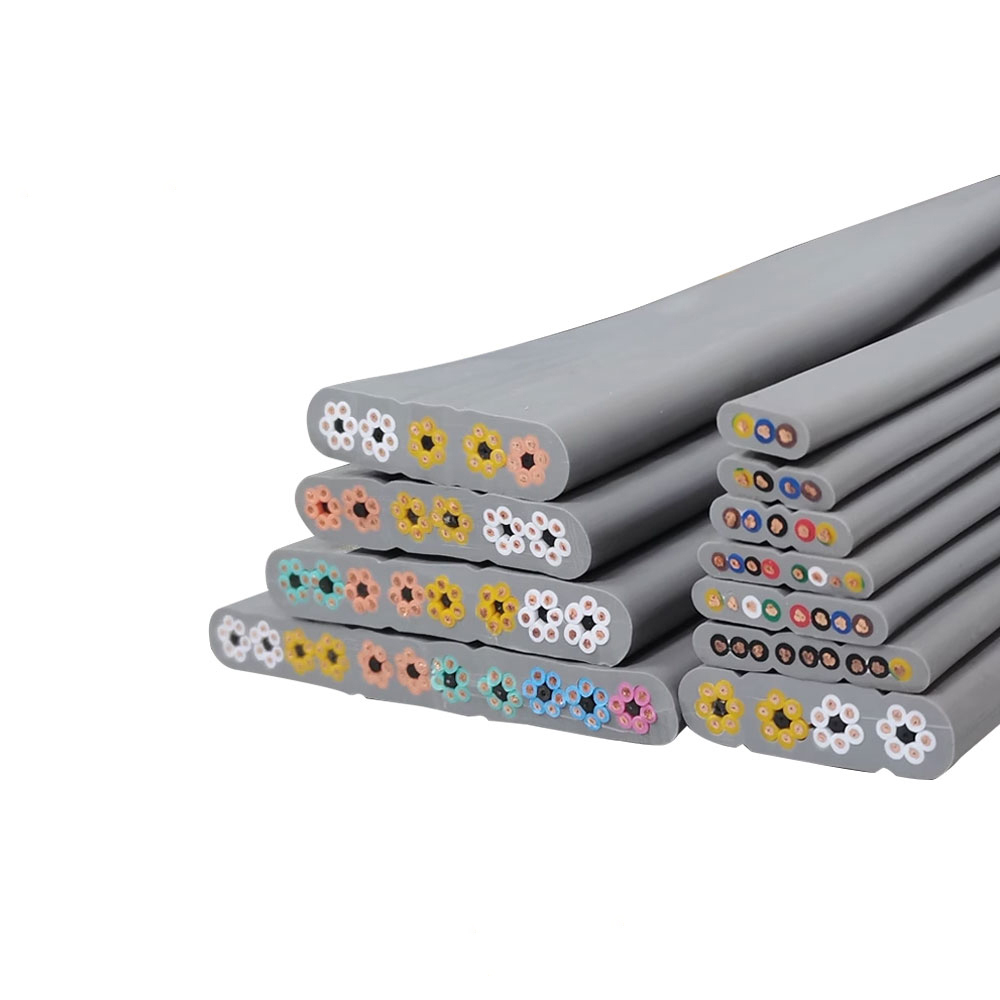

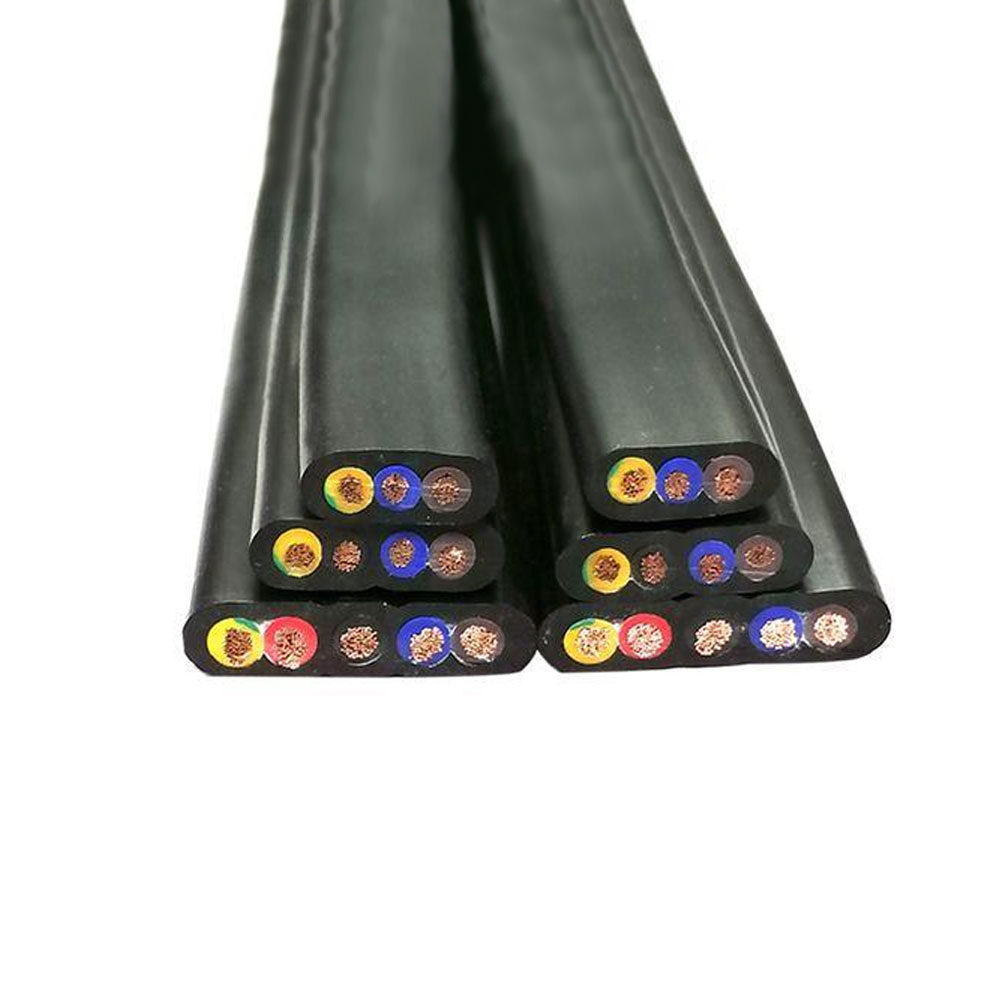

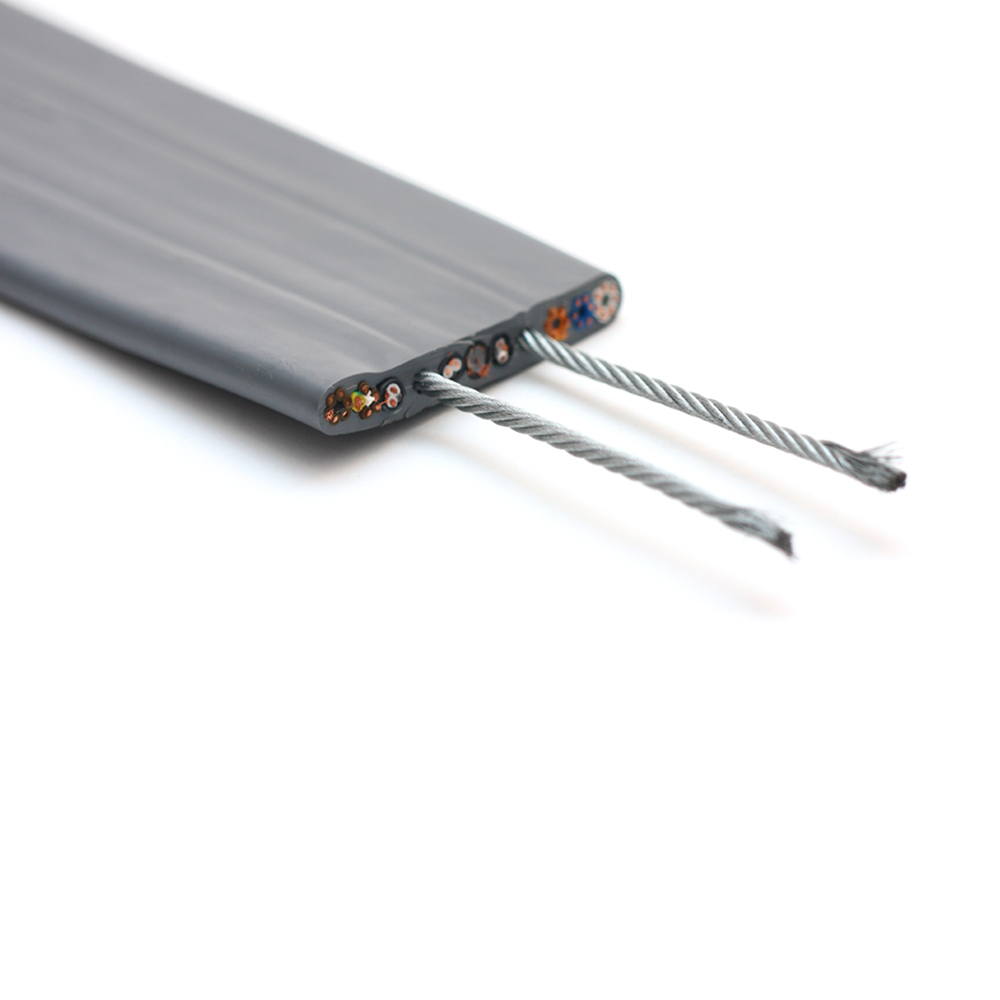

Plochá struktura: Všechny vodiče jsou uspořádány paralelně ve stejné rovině, s výrazně menší tloušťkou ve srovnání s kulatými kabely.
Vysoké využití prostoru: Může být instalován těsně u povrchů, což šetří instalační prostor.
Vynikající flexibilita: Lze ohýbat ve směru průřezu s malým poloměrem ohybu.
Snadná instalace: Vodiče se zarovnají s kolíky konektoru bez nutnosti kroucení.
Dobrý odvod tepla: Plochá struktura zvětšuje povrchovou plochu pro odvod tepla.

II. Hlavní typy a aplikační scénáře
Interní připojení v elektronických zařízeních: Přenos signálu v zařízeních, jako jsou základní desky počítačů, tiskárny a skenery.
Připojení lékařského vybavení: Kompaktní kabeláž uvnitř monitorů, ultrazvukových přístrojů a rentgenových přístrojů.
Automatizační zařízení: Připojení pro pohyblivé části v robotech, CNC strojích a polovodičových zařízeních.
Doprava: Kabelové svazky pro automobily, avioniku a vnitřní elektroinstalace v železničních dopravních vozech.
Domácí spotřebiče: Připojení ovládacího panelu v pračkách, klimatizacích, ledničkách atd.
LED osvětlovací systémy: Připojení pro světelné pásy a vnitřní rozvody v reklamních světelných boxech.
Testovací a měřicí zařízení: Připojení sond a přenos signálu s vysokou hustotou uvnitř přístrojů.

III. Klíčové kontroly výrobního procesu
Příprava vodičů: Používá rafinovanou měď nebo slitiny mědi, s vodiči v kulatém nebo plochém obdélníkovém tvaru. Pro vysokofrekvenční aplikace jsou vodiče pocínovány nebo postříbřeny.
Izolační úprava: Materiály zahrnují PVC, PET, PI nebo fluoroplasty. Rovnoměrnost tloušťky izolace je řízena v rozmezí ±0,01 mm.
Paralelní uspořádání: Přesná vodicí kola uspořádají izolovaná jádra paralelně, s tolerancí rozteče regulovanou v rozmezí ±0,05 mm.
Lepení a fixace: Paralelní jádra jsou fixována do jednotné struktury tepelným lisováním nebo lepením. Pevnost spoje zajišťuje, že během používání nedochází k delaminaci.
Úprava stínění: Podle potřeby se přidávají stínící vrstvy z hliníkové fólie nebo měděné síťoviny s pokrytím přesahujícím 95 %.
Vnější plášť: Extrudovaný plášť z PVC, polyuretanu nebo silikonové pryže s jednotnou tloušťkou a hladkými okraji.
Kontrola kvality: 100% testování vodivosti a testování odolnosti proti napětí. Vysokofrekvenční kabely také procházejí charakteristickým testováním impedance.

IV. Podrobné hlavní výhody
Výhoda úspory místa: Plochá konstrukce umožňuje uspořádání více vodičů v prostoru s omezenou tloušťkou, což zlepšuje využití prostoru o 30 % až 50 % ve srovnání s kulatými kabely.
Pohodlná instalace Výhoda: Paralelní vodiče se snadno vyrovnávají s konektory, což zkracuje dobu instalace. Lze upevnit přímo páskou nebo sponami, což eliminuje potřebu specializovaných přípravků.
Flexibilita a odolnost Výhoda: Vydrží opakované ohýbání s minimálním poloměrem ohybu až do 5násobku tloušťky. Speciálně navržené ploché kabely mohou dosáhnout životnosti v ohybu přesahující 1 milion cyklů.
Výhoda elektrického výkonu: Paralelní struktura snižuje indukčnost vodiče a přispívá k přenosu vysokofrekvenčního signálu. Konzistentní rozteč vodičů zajišťuje stabilní charakteristickou impedanci.
Výhoda odvodu tepla: Plochá struktura zvětšuje povrchovou plochu pro odvod tepla, což umožňuje vyšší proudové zatížení. Proudová zatížitelnost je o 10 až 20 % vyšší než u kulatých kabelů se stejným průřezem.
Výhoda z hlediska nákladů: Nižší celkové náklady díky ušetřenému instalačnímu prostoru a času. Vysoká spotřeba materiálu a minimální výrobní odpad.
Spolehlivost Výhoda: Stabilní konstrukce snižuje riziko relativního posunutí mezi vodiči. Rovnoměrné rozložení napětí na izolační vrstvě snižuje riziko částečného výboje.
Výhoda standardizace: Vyhovuje mezinárodním standardům, jako jsou UL, CSA a VDE. Některé modely splňují specifické průmyslové specifikace.

VI. Směry technologických inovací
Ultra-Thin Development: Vývoj ultratenkých plochých kabelů s tloušťkou pod 0,5 mm, aby vyhovovaly potřebám nositelných zařízení.
Integrace s vysokou hustotou: Integrace napájení, signálů, optických vláken a dalších přenosových médií do jediného plochého kabelu.
Flexibilní integrace obvodů: Kombinace plochých kabelů s flexibilními tištěnými obvody pro dosažení komplexnějších funkcí připojení.
Aplikace materiálu šetrného k životnímu prostředí: Použití recyklovatelných, biologicky odbouratelných a ekologických izolačních materiálů.
Smart Flat Cables: Integrace senzorů pro monitorování teploty, napětí a dalších parametrů v reálném čase.

Ploché kabely hrají nezastupitelnou roli v aplikacích s omezeným prostorem a vysokou hustotou kabeláže díky svým jedinečným konstrukčním výhodám. Vzhledem k tomu, že se elektronická zařízení neustále vyvíjejí směrem k miniaturizaci a lehké konstrukci, rozsah použití plochých kabelů se bude dále rozšiřovat a technické požadavky se budou nadále zvyšovat. Výběr vhodného plochého kabelu vyžaduje komplexní zvážení elektrického výkonu, mechanických vlastností, přizpůsobivosti prostředí, požadavků na instalaci a dalších faktorů.
