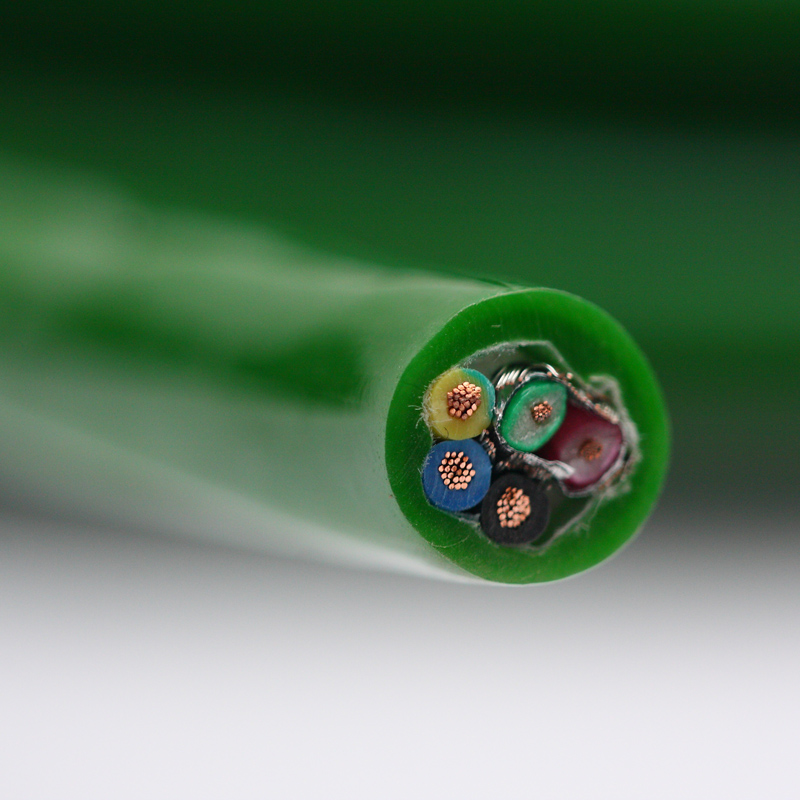

Výzvy týkající se integrity signálu specifické pro kabely kodéru ve vysokorychlostních systémech řízení pohybu
Kabely kodéru přenášejí signály zpětné vazby polohy a rychlosti mezi rotačními nebo lineárními kodéry a řídicími jednotkami pohybu nebo servopohony. Na rozdíl od univerzálních ovládacích kabelů fungují v prostředí definovaném dvěma současnými a protichůdnými požadavky: signálové vedení musí přenášet vysokofrekvenční digitální impulsy nebo jemné analogové průběhy s minimálním zkreslením, zatímco kabel vede vedle nebo je svázán s napájecími kabely napájejícími právě motory, které generují značné elektromagnetické rušení. Výsledkem je, že výkon kabelu kodéru není určen pouze jeho vlastními elektrickými parametry, ale také tím, jak tyto parametry interagují se specifickým protokolem rozhraní kodéru a šumovým prostředím instalace.
Inkrementální kodéry využívající TTL nebo diferenciální výstupy linkového budiče RS-422 generují pulzní sledy na frekvencích, které se přímo mění s rychlostí motoru a rozlišením kodéru. Kodér s 2 500 řádky na otáčku na servomotoru běžícím při 3 000 ot./min. produkuje výstupní impulsy o frekvenci 125 kHz na kanál – a s kvadraturním dekódováním procesor zpracovává přechody hran při 500 kHz. Při těchto frekvencích se kapacita kabelu stává omezujícím faktorem: rozložená kapacita mezi signálovými vodiči a mezi signálem a stíněním zpomaluje dobu náběhu každé hrany impulsu, čímž se snižuje maximální délka kabelu, na které může kodér spolehlivě fungovat. U diferenciálních signálů RS-422 omezí kabel s kapacitou vodič-vodič 100 pF/m použitelnou délku vedení na méně než 30 metrů při okrajových rychlostech 500 kHz, zatímco kabel navržený pro 50 pF/m nebo nižší může tento rozsah výrazně rozšířit.
Protokoly absolutního kodéru – včetně EnDat, SSI, BiSS a HIPERFACE – kladou další požadavky na konstrukci kabelů, protože zahrnují obousměrnou komunikaci mezi kodérem a měničem na hodinových frekvencích typicky v rozsahu od 1 MHz do 16 MHz. Při těchto frekvencích se charakteristické impedanční přizpůsobení mezi kabelem a obvodem budiče/přijímače stává významným. Nesoulad impedance způsobuje odrazy signálu, které se projevují jako šum na datové lince a potenciálně poškozují data o poloze. Správně konstruované kabely kodéru specifikujte charakteristickou impedanci 100–120 Ω pro diferenciální páry, udržovanou konzistentně po celé délce kabelu, aby se minimalizovaly chyby způsobené odrazem v systémech absolutní zpětné vazby s vysokým rozlišením. Společnost Anhui Zhishang Cable Technology Co., Ltd. vyrábí kabely kodéru s přesně řízenou roztečí kroucení a geometrií izolace pro dosažení stabilních hodnot impedance, které podporují tyto náročné protokoly.
Architektura stínění: Proč jeden celkový štít často nestačí pro kabely kodéru
Standardní předpoklad, že jediné celkové stínění je dostatečné pro stínění signálového kabelu, se ruší konkrétně v aplikacích kabelů kodéru, kde více typů signálů s různou citlivostí na šum sdílí stejné tělo kabelu. Typický kabel kodéru nese páry kvadraturních signálů A/B/Z, napájecí napětí a zemnicí vodiče pro elektroniku kodéru a někdy záložní pár baterií pro absolutní udržení polohy – každý s jinou impedancí, úrovní proudu a citlivostí na rušení. Když jsou všechny tyto kryty pouze jediným celkovým stíněním, indukční a kapacitní vazba mezi napájecími vodiči a signálovými páry v kabelu zůstává nekontrolovaná a stínění neposkytuje žádnou ochranu proti tomuto vnitřnímu přeslechu.
Řešením používaným ve vysoce výkonných kabelech kodéru je architektura vrstveného stínění: jednotlivé páry stínění pro každý pár diferenciálního signálu v kombinaci s celkovým stíněním pro celý kabel. Jednotlivé párové stínění, typicky hliníkovo-polyesterová fólie s drenážním drátem, potlačuje kapacitní vazbu mezi sousedními signálovými páry a mezi signálovými páry a silovými vodiči. Celkové stínění, buď fólie nebo pocínované měděné opředení, poskytuje primární bariéru proti vnějšímu elektromagnetickému rušení z pohonu motoru, sousedících kabelových žlabů a obecného průmyslového prostředí EMI. Tento dvouúrovňový přístup zvyšuje průměr kabelu a náklady, ale v aplikacích pro přesné řízení pohybu pracujících v submikronovém rozlišení polohy je alternativa – chyby zpětné vazby polohy způsobené šumem – mnohem dražší než upgrade kabelu.
Praxe uzemnění štítu je stejně důležitá jako konstrukce štítu. Celkové stínění kabelu kodéru by mělo být připojeno k ochrannému uzemnění pouze na straně měniče/ovladače a tvořit jednostranné uzemnění, které zabraňuje vzniku stíněných proudových smyček řízených rozdílem zemního potenciálu mezi koncem motoru a ovládací skříní. Pokud je stínění uzemněno na obou koncích a existuje zemnící smyčka – což je běžné u velkých strojů, kde různé části konstrukční oceli mají mírně odlišné potenciály – výsledný proud stínění protéká svodovým drátem a indukuje napětí na signálních vedeních, které měl chránit. Mnoho přerušovaných poruchových stavů kodéru v provozních strojích vede zpět k této specifické chybě uzemnění spíše než k jakékoli poruše kabelu nebo samotného kodéru.
| Konfigurace stínění | Externí ochrana proti EMI | Potlačení přeslechů mezi páry | Typická aplikace |
|---|---|---|---|
| Pouze celková fólie | Střední (HF) | žádný | Inkrementální kodér s nízkým rozlišením, krátké běhy |
| Pouze celkový cop | Dobrý (LF HF) | žádný | Obecná zpětná vazba serva, prostředí s mírným hlukem |
| Samostatný pár fólie celková fólie | Dobrý (HF) | Vysoká | Víceprotokolové absolutní kodéry, dlouhé běhy |
| Samostatný pár fóliového celkového opletu | Vynikající (LF HF) | Vysoká | Vysoká-resolution servo, heavy EMI environments |
Požadavky na životnost a konstrukční rozdíly mezi pevnými a pohyblivými instalacemi kabelu kodéru
Kabely kodéru se instalují ve dvou zásadně odlišných mechanických prostředích, která vyžadují odlišné konstrukce kabelů: pevné vedení ze stacionárního kodéru na rámu stroje do rozvaděče a dynamické vedení na pohyblivých osách stroje, jako jsou CNC obráběcí centra, robotická ramena, lineární pohony a portálové systémy. Zacházení s těmito dvěma typy instalací jako se zaměnitelnými – použití kabelu s pevnou instalací v dynamické aplikaci nebo přepracování kabelů s vlečným řetězem pro statickou trasu – vede buď k předčasnému mechanickému selhání, nebo ke zbytečným nákladům.
Pro aplikace s vlečným řetězem a kontinuálním ohybem musí konstrukce kabelu kodéru splňovat několik současných mechanických požadavků. Splétání vodiče musí být třídy 5 nebo třídy 6 podle IEC 60228, s použitím jemných jednotlivých drátů k rozložení ohybového napětí a maximalizaci únavové životnosti – slaněný vodič třídy 6 o průřezu 0,14 mm² se může skládat z 50 nebo více jednotlivých drátů, z nichž každý má průměr menší než 0,06 mm. Izolační polymer musí zůstat pružný v celém rozsahu provozních teplot bez praskání napětím, což vylučuje použití PVC pro všeobecné použití ve prospěch TPE nebo speciálně složeného PVC se zachováním pružnosti při nízkých teplotách. Jednotlivá stínění a celkové stínění musí být zkonstruováno z jemného drátěného opletu nebo přeplátované fólie s dostatečným přesahem, aby byla zachována elektrická kontinuita prostřednictvím milionů ohybových cyklů, aniž by došlo k přerušení nebo přerušovanému přerušení obvodu v drenážním drátu. Zhishang Cable navrhuje své kontinuálně flexibilní kabely kodéru s optimalizovanou délkou uložení pro každý prvek lankového vodiče, což zajišťuje, že spirálová geometrie vodičů a stínění přirozeně vyhovuje ohybu kabelu, aniž by došlo k přetížení vnějších prvků tahem.
Specifikace minimálního poloměru ohybu pro kabel kodéru s vlečným řetězem není jediná statická hodnota – liší se mezi dynamickým poloměrem ohybu (aplikovaným nepřetržitě během provozu) a poloměrem ohybu instalace (jednorázový ohyb během vedení). Dynamický poloměr ohybu pro vysoce flexibilní kabely kodéru je obvykle specifikován jako 7,5× až 10× vnější průměr kabelu, zatímco instalační poloměr ohybu může být 5× nebo méně. Použití poloměru ohybu instalace jako trvalého ohybu – například vedení kabelu kolem těsného rohu v kabelovodu – vytváří oblast trvalého mechanického namáhání, které urychluje únavové selhání v tomto bodě, i když se samotný kabel nepohybuje. Toto rozlišení musí být jasně sděleno instalačním technikům, zejména v projektech modernizace, kde nové kabely nahrazují stávající kabely v již zavedených trasách.
Dimenzování napájecího vodiče v kabelech kodéru: kompromisy mezi poklesem napětí a šumovou vazbou
Většina kabelů kodéru obsahuje vyhrazené vodiče pro napájení provozního napětí do elektroniky kodéru – typicky 5 V DC pro inkrementální kodéry s výstupem TTL nebo 8–30 V DC pro HTL a mnoho typů absolutních kodérů. Tyto silové vodiče mají malý průřez ve srovnání s jejich ekvivalenty v silových kabelech, ale jejich dimenzování má přímý vliv na výkon kodéru, který je často přehlížen. Pokles napětí podél napájecích vodičů snižuje napájecí napětí na svorkách kodéru a kodéry pracující v blízkosti spodního konce jejich specifikovaného napěťového rozsahu mohou produkovat výstupní signály se sníženou amplitudou, delší dobou náběhu nebo – v případě 5V TTL kodérů s velmi úzkými napěťovými rezervami – občasné chyby logické úrovně, které je obtížné odlišit od poruch způsobených šumem.
Výpočet přijatelného úbytku napětí vyžaduje znát spotřebu proudu kodéru, délku kabelu a průřez vodiče. 5V kodér odebírající 150 mA přes 20metrový kabel s napájecími vodiči 0,14 mm² zaznamená přibližně 0,86V kombinovaného poklesu napájení a zpětného vedení – více než 17 % jmenovitého napájecího napětí, což umisťuje kodér výrazně pod jmenovité 5V napájení a v mezích, kde se kvalita výstupního signálu zhoršuje. Zvětšením průřezu napájecího vodiče na 0,25 mm² se tento pokles sníží na přibližně 0,48 V a obnoví se adekvátní rezerva napájení. Pro instalace, kde se nelze vyhnout dlouhým kabelovým trasám, nabízejí někteří výrobci servopohonů nastavitelný výstup napájecího napětí kodéru, který kompenzuje odpor kabelu, ale to vyžaduje přesnou znalost odporu vodiče kabelu a nemůže nahradit správné dimenzování vodičů ve fázi návrhu.
Kromě poklesu napětí jsou vodiče napájecího zdroje v kabelu kodéru potenciální cestou vstřikování šumu. Spínací šum na napájení kodéru – generovaný interním napájecím zdrojem měniče nebo vedený ze stejnosměrné sběrnice stroje – se kapacitně spojuje do sousedních signálových párů, pokud napájecí vodiče nejsou dostatečně odděleny nebo stíněny od signálových párů v kabelu. To je jeden z důvodů, proč jsou silové vodiče v dobře navrženém kabelu kodéru často opatřeny vlastním individuálním stíněním nebo jsou umístěny na okraji kabelu daleko od signálových párů, než aby byly rozmístěny náhodně v kabelovém svazku. V rámci své aplikační technické podpory radí Anhui Zhishang Cable Technology Co., Ltd. zákazníkům s výběrem průřezu silového vodiče a možností konstrukce kabelu na základě skutečných požadavků na proud kodéru a instalačních vzdáleností, čímž předchází problémům s výkonem souvisejícím s napájením dříve, než nastanou v terénu.
Odhadovaný pokles napětí pro běžné konfigurace kabelu kodéru (napájení 5 V, zátěž 150 mA)
- Vodiče 0,14 mm², délka 10 m: ~0,43V pokles (8,6% z 5V); hranice přijatelné pro standardní TTL kodéry.
- Vodiče 0,14 mm², délka 20 m: ~0,86V pokles (17,2% z 5V); napájecí napětí pravděpodobně pod minimální jmenovitou hodnotu kodéru.
- Vodiče 0,25 mm², délka 20 m: ~0,48V pokles (9,6% z 5V); v přijatelném rozsahu pro většinu 5V kodérů.
- Vodiče 0,34 mm², délka 30 m: ~0,53V pokles (10,6% z 5V); vhodné pro delší jízdy bez kompenzace napětí na straně pohonu.
