Znalosti oboru

Jak třída napětí určuje konstrukci napájecího kabelu zevnitř ven

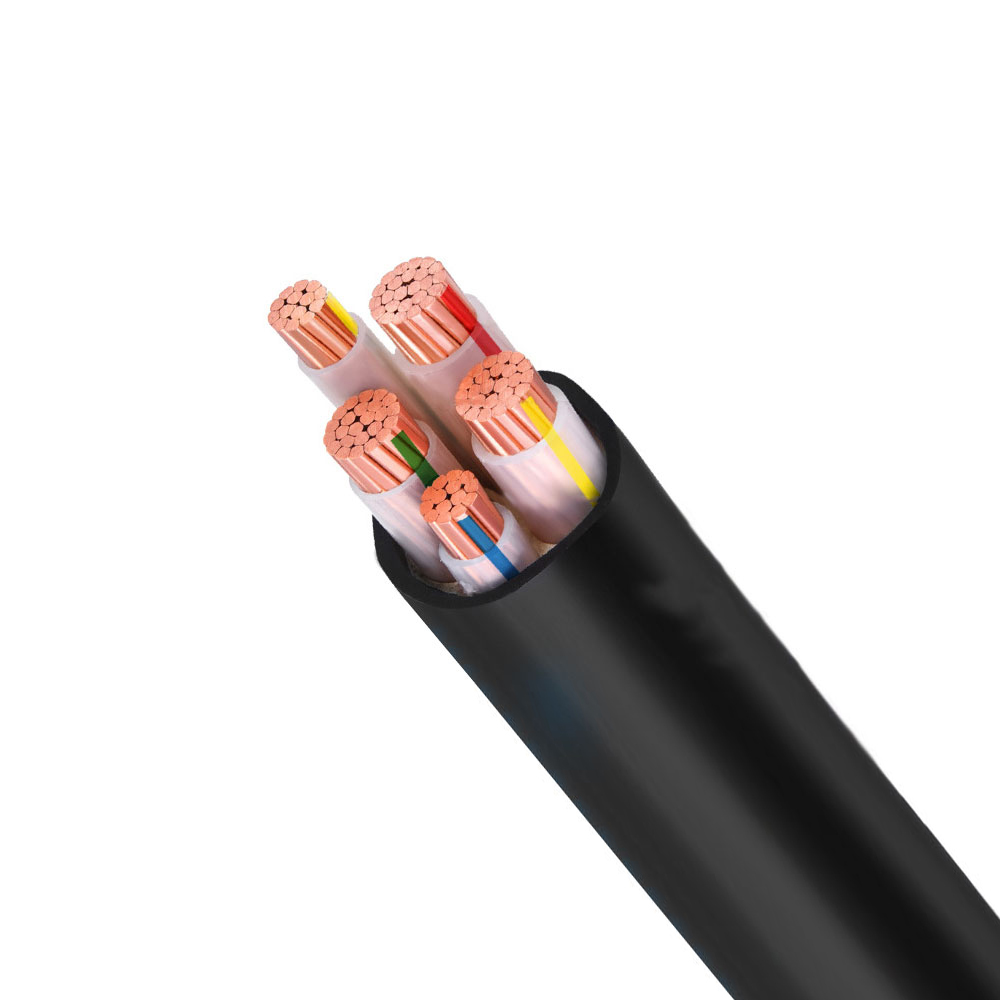

Klasifikace napětí je jedním z nejdůležitějších návrhových parametrů pro a napájecí kabel a řídí konstrukční rozhodnutí v každé vrstvě – vodič, izolace, stínění a plášť. Silové kabely se obecně dělí na nízké napětí (NN, do 1 kV), vysokonapěťové (VN, 1 kV až 35 kV) a vysokonapěťové (VN, nad 35 kV). Každý krok v napěťové třídě přináší konstrukční požadavky, které jdou daleko za pouhé zvýšení tloušťky izolační stěny.

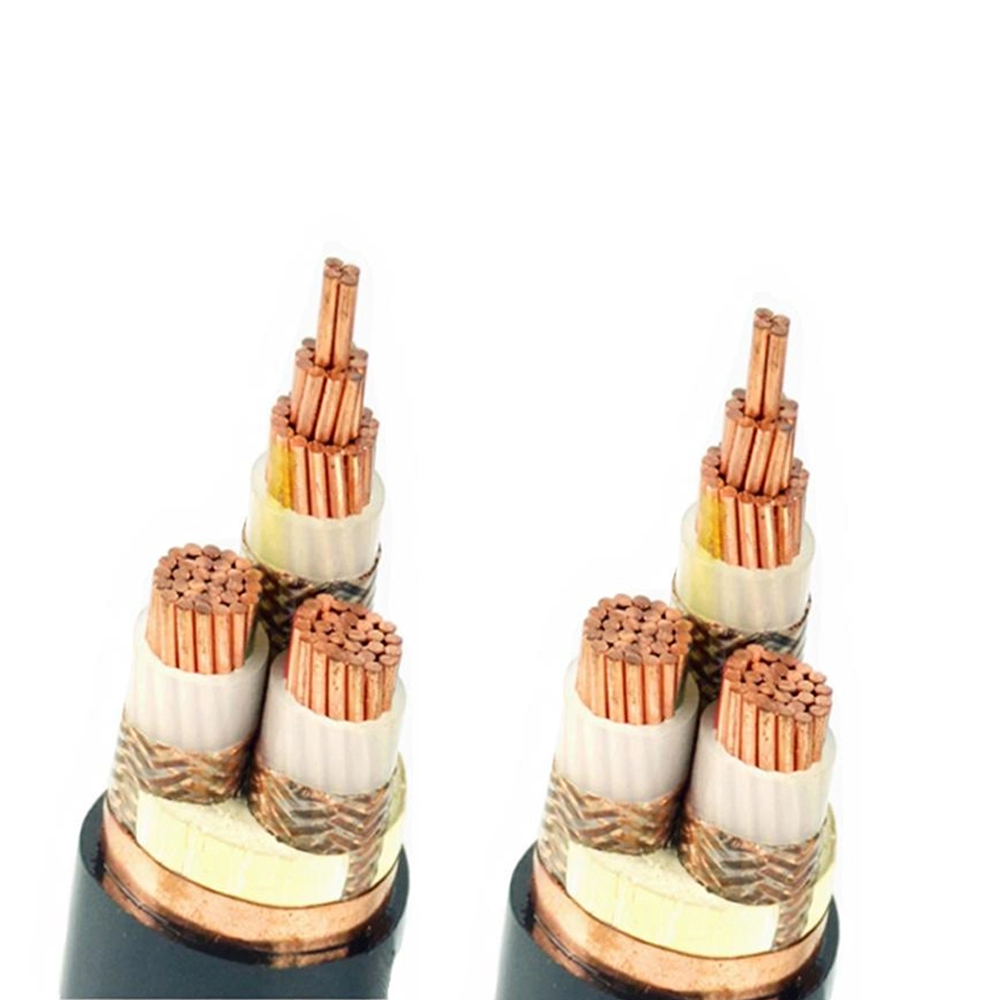

Na úrovni nízkého napětí je primární izolační funkcí zabránit kontaktu s vodiči pod napětím a odolat mírným gradientům elektrického pole. Izolační stěny z PVC a XLPE o tloušťce 0,7–1,0 mm jsou dostatečné pro kabely o jmenovitém napětí 0,6/1 kV. Distribuce elektrického pole při tomto napětí je relativně rovnoměrná a nejsou zde žádné požadavky na vrstvy pro třídění pole. Středonapěťové kabely však pracují při intenzitách elektrického pole, kdy koncentrace pole na nepravidelnostech povrchu vodiče – okraje pramenů, povrchová oxidace, mikroskopické výčnělky – může iniciovat částečný výboj, který časem narušuje izolaci. To je důvod, proč kabely VN vyžadují stínění vodiče: vrstvu polovodičové sloučeniny nanesenou přímo na vodič, která vyhlazuje elektrické pole tím, že vytváří souvislý, jednotný ekvipotenciální povrch izolace. Odpovídající izolační clona na vnějším povrchu izolace plní stejnou funkci na rozhraní izolace-štít.

Izolační stínění v kabelech VN musí být lepené (neodizolovatelné) nebo poloslepené (odizolovatelné) v závislosti na metodě zakončení. Nestíhatelná stínění vyžadují řezací nástroje a pečlivou techniku ​​na koncích kabelů, aby nedošlo k poškrábání izolačního povrchu; odstranitelné síta umožňují čisté odloupnutí polovodivé vrstvy, ale zavádějí definované rozhraní, které musí být řízeno tak, aby se zabránilo pronikání vlhkosti na hranici stínění a izolace. Při napětích nad 15 kV musí kovové stínění přes izolační stínění přenášet plný kapacitní nabíjecí proud kabelu, což se stává významným při dlouhých kabelových trasách – faktor, který určuje průřez vodiče stínění nezávisle na jakémkoli požadavku na poruchový proud.

Porovnání izolace XLPE a EPR v aplikacích vysokonapěťových napájecích kabelů

Pro střední napětí napájecí kabel Volba mezi izolací ze zesítěného polyetylenu (XLPE) a etylen-propylenové pryže (EPR) je jedním z nejdůslednějších rozhodnutí o materiálu a často se provádí pouze na základě ceny – což trvale vede k nesouladu výkonu v náročných prostředích. Každý materiál má skutečně odlišný výkonnostní profil, který mapuje specifické podmínky použití.

Prakticky nejpodstatnějším rozdílem mezi těmito dvěma materiály je odolnost vůči vodnímu stromu. Vodní stromy jsou dendritické degradační kanály, které se šíří izolací na bázi polyethylenu v přítomnosti vlhkosti a napětí střídavého elektrického pole. Standardní XLPE je náchylný k tvorbě vodních stromů po dobu provozu 10–20 let ve vlhkých nebo přímo zasypaných instalacích. XLPE (TR-XLPE) sloučeniny zpomalující stromy s přísadami, které inhibují iniciaci stromů, jsou dostupné a široce používané v rozvodných kabelech, ale zvyšují náklady a vyžadují, aby výrobce získal a kvalifikoval konkrétní složení směsi. EPR, což je kaučuková směs se zásadně odlišnou molekulární strukturou a charakteristikami propustnosti vlhkosti, je přirozeně odolná vůči vodnímu stromování bez dalších přísad. Pro kabely instalované v přímém uložení, zaplavených potrubích nebo podmořských aplikacích je odolnost EPR proti vlhkosti technicky správnou volbou bez ohledu na cenu.

Nižší dielektrická konstanta XLPE mu dává výhodu v účinnosti přenosu oproti dlouhým kabelům při středním a vysokém napětí, protože kapacitní nabíjecí proud – který teče, i když není připojena žádná zátěž – je úměrný dielektrické konstantě. V kabelových systémech, kde nabíjecí proud představuje významnou část tepelné kapacity kabelu (typicky kabely delší než 10–15 km při 33 kV), se nižší εr XLPE přímo promítá do využitelné nosnosti.

Výběr pancéřování pro napájecí kabely: Porovnání ocelového drátu, ocelové pásky a hliníkového drátu

Mechanická ochrana prostřednictvím pancéřování je vyžadována vždy, když musí napájecí kabel odolat namáhání při instalaci – tahu, stlačení ze zásypu, nárazu z výkopových strojů nebo tlaku kabelů spočívajících na nosných konstrukcích na dlouhé rozpětí. Výběr typu pancéřování ovlivňuje nejen mechanický výkon, ale také elektrické chování kabelu AC, hmotnost a odolnost proti korozi způsoby, které jsou ve fázi specifikace často přehlíženy.

Steel Wire Armor (SWA)

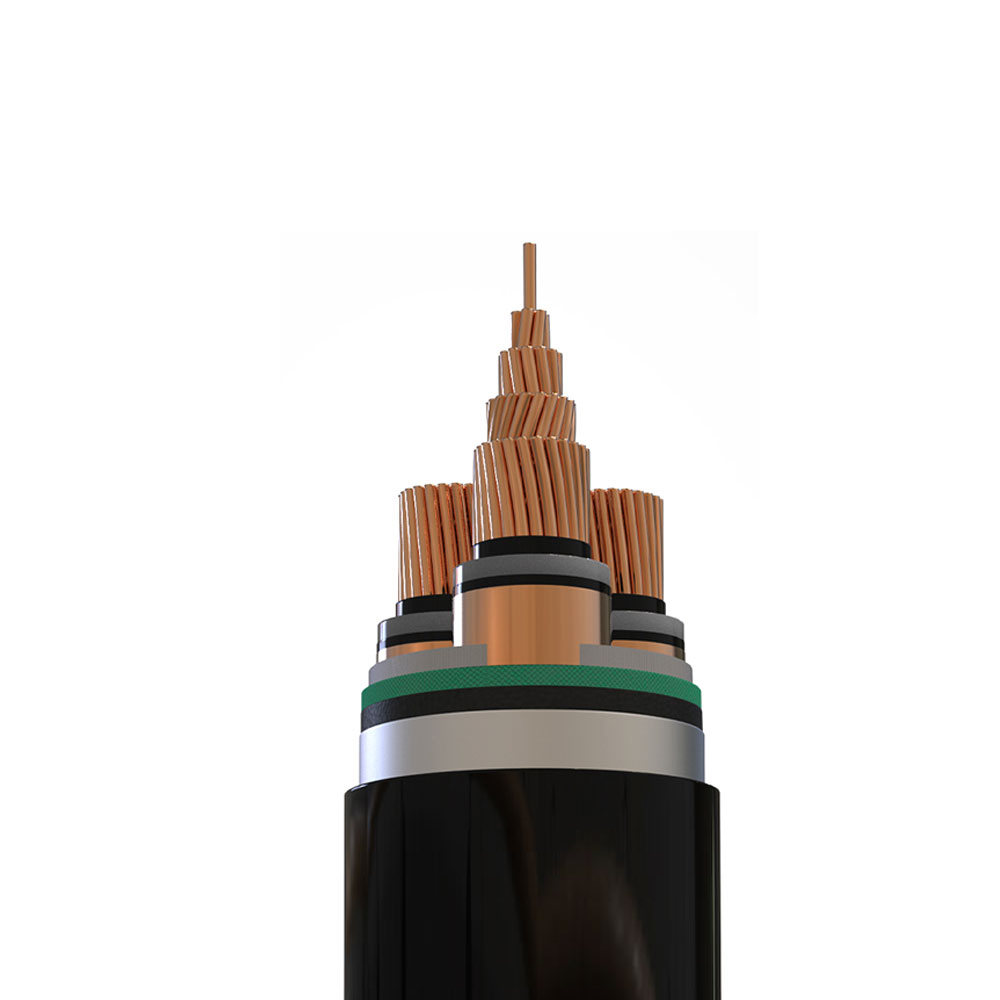

Pancíř z ocelového drátu se skládá z jednotlivých galvanizovaných nebo nerezových drátů nanesených spirálovitě přes vrstvu lože pod vnějším pláštěm. SWA poskytuje nejvyšší pevnost v tahu ze všech typů pancíře, díky čemuž je správnou volbou pro kabely, které jsou během instalace vystaveny značným axiálním tažným silám – jako jsou kabely tažené potrubím na dlouhé vzdálenosti nebo podmořské kabely vystavené instalačnímu napětí. Počet drátů a průměr se volí tak, aby bylo dosaženo cílového zatížení při přetržení; pro velké silové kabely jsou dosažitelné mezní síly SWA 50–200 kN. Pancéřování z ocelových drátů na jednožilových střídavých napájecích kabelech však vytváří významný mechanismus magnetických ztrát: pancíř tvoří uzavřený magnetický obvod kolem vodiče s proudem a indukované proudy v drátech pancíře vytvářejí teplo. U jednožilových kabelů mohou ztráty SWA dosáhnout 30–50 % ztrát ve vodiči, což výrazně snižuje efektivní proud. Z tohoto důvodu by jednožilové AC kabely s průřezem vodiče přibližně 70 mm² měly používat hliníkové drátěné pancéřování (AWA) místo oceli.

Ocelové páskové brnění (STA)

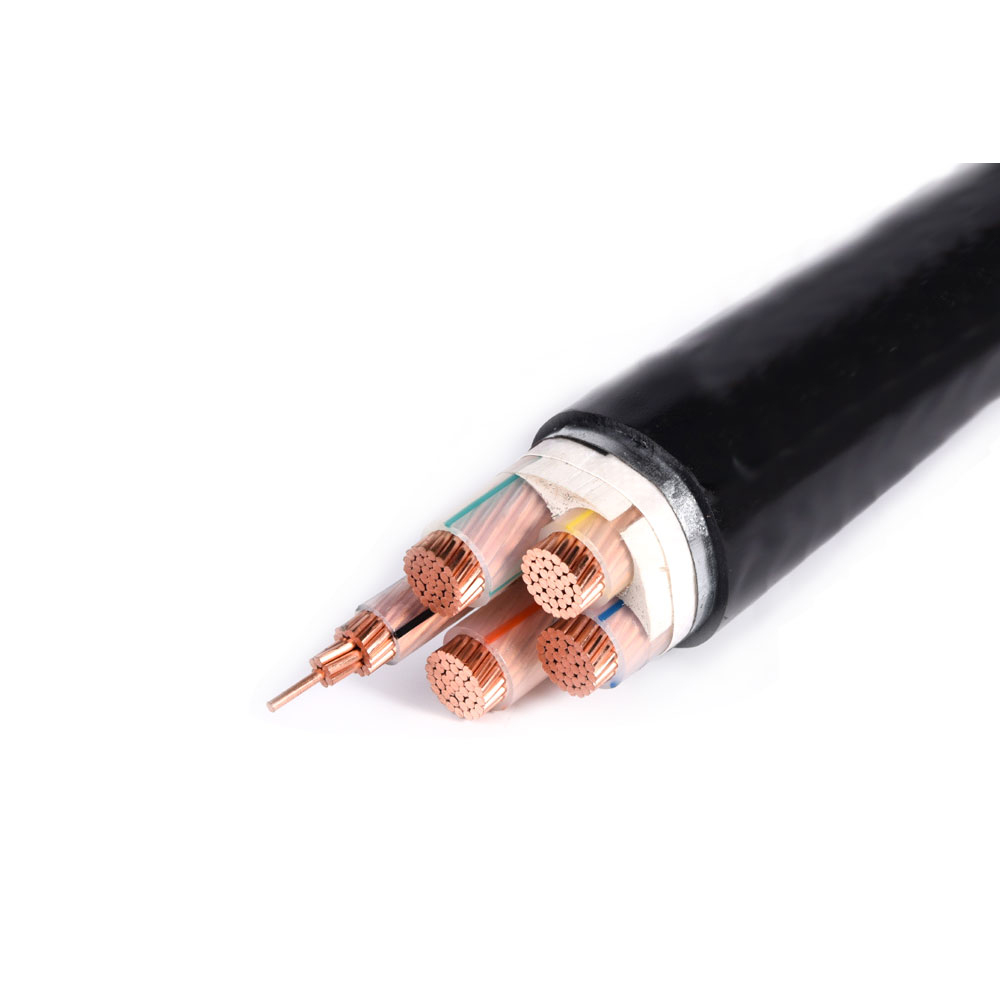

Pancéřování s ocelovou páskou používá dvě překrývající se ocelové pásky aplikované v opačných směrech, aby poskytovaly odolnost proti radiálnímu stlačení a ochranu proti drtícím silám. STA je lehčí než SWA a ekonomičtější, ale poskytuje minimální pevnost v tahu – není určen pro instalaci tahem a při axiálním zatížení se rozepne. STA je vhodný pro přímo uložené kabely ve stabilní zemi, kde je primárním zájmem mechanická ochrana proti náhodnému nárazu a napadení hlodavci, ale kde se nepředpokládá výrazné tahové napětí. Konstrukce páska na pásce také poskytuje méně rovnoměrné pokrytí než drátěné pancéřování, přičemž mezi vrstvami pásky ponechává spirálové mezery, kam může proniknout soustředěná síla nárazu.

Hliníkové drátěné brnění (AWA)

Hliníkový drátěný pancíř je mechanicky ekvivalentní SWA v tahovém výkonu (s mírně větším průměrem drátu pro kompenzaci nižší pevnosti v tahu hliníku), ale eliminuje problém s magnetickými ztrátami v jednožilových AC kabelech. Protože hliník je nemagnetický, AWA nevytváří magnetický obvod kolem vodiče a nevytváří žádné významné indukované ztráty proudu. AWA je také výrazně lehčí než SWA – hustota hliníku je přibližně třetinová v porovnání s ocelí – což snižuje hmotnost instalace a úsilí při tahání kabelů ve velkých instalacích. Kompromisem je odolnost proti korozi v chemicky agresivním půdním prostředí: hliníkový pancíř vyžaduje robustní podestýlku a ochranu pláště v kyselých půdách nebo oblastech s elektrochemickou aktivitou, kde galvanická koroze mezi hliníkovým pancířem a jakýmikoli dotykovými ocelovými konstrukcemi může způsobit zrychlenou degradaci pancíře.

Jmenovitý zkratový proud: Co to znamená a jak se vypočítává pro napájecí kabely

Každý napájecí kabel má dvě různé jmenovité hodnoty proudu, které musí být obě splněny v každé instalaci: jmenovitý trvalý proud (ampacity) pro normální provoz a jmenovitý zkratový proud pro poruchové stavy. Zkratové hodnocení často chybí ve zjednodušených procesech výběru kabelu, přesto kabel, který nemůže přežít potenciální poruchový proud v místě instalace, se může propálit a způsobit požár, poškození zařízení a ohrožení osob během první poruchy.

Jmenovitý zkratový proud se vypočítá na základě předpokladu adiabatického ohřevu: během krátké doby trvání poruchy (typicky 0,1 až 3 sekundy, než ochranná zařízení odstraní poruchu), v podstatě veškerá energie poruchy ohřeje vodič, protože není dostatek času pro smysluplný přenos tepla do izolace nebo okolního média. Rovnice adiabatického nárůstu teploty souvisí s přípustným zkratovým proudem (I), průřezem vodiče (S), dobou trvání poruchy (t) a materiálovými konstantami vodiče:

Přípustná špičková teplota vodiče při poruše je omezena izolačním materiálem: XLPE a EPR umožňují maximální teplotu zkratového vodiče 250 °C (od počáteční teploty při maximálním trvalém provozu 90 °C), zatímco kabely s PVC izolací jsou omezeny na 160 °C nebo 140 °C v závislosti na průřezu vodiče. Tyto limity existují, protože jejich překročení způsobuje nevratné poškození izolace – roztavení, karbonizaci nebo ztrátu mechanické integrity – i když samotný vodič přežije. Normy IEC 60364-5-54 a IEC 60949 poskytují specifické konstanty pro měděné a hliníkové vodiče s různými izolačními systémy.

Kritickým a běžně přehlíženým aspektem jmenovité hodnoty zkratu je, že musí být ověřen proti maximálnímu potenciálnímu poruchovému proudu v místě instalace kabelu, nikoli v místě napájení. Případný poruchový proud klesá se vzdáleností od zdroje v důsledku impedance mezilehlých kabelů a transformátorů. Kabel ve vzdálenosti 200 metrů od transformátoru zaznamená na svorkách transformátoru nižší poruchový proud než kabel, což umožňuje menší průřez pro splnění požadavku na zkrat na vzdálenějším místě. Provedení tohoto výpočtu pro každý kabelový segment namísto použití jediné konzervativní hodnoty v celém systému může významně snížit požadavky na průřez vodičů a celkové náklady na instalaci.

Bezhalogenové nehořlavé napájecí kabely: Kde jsou vyžadovány a co normy skutečně testují

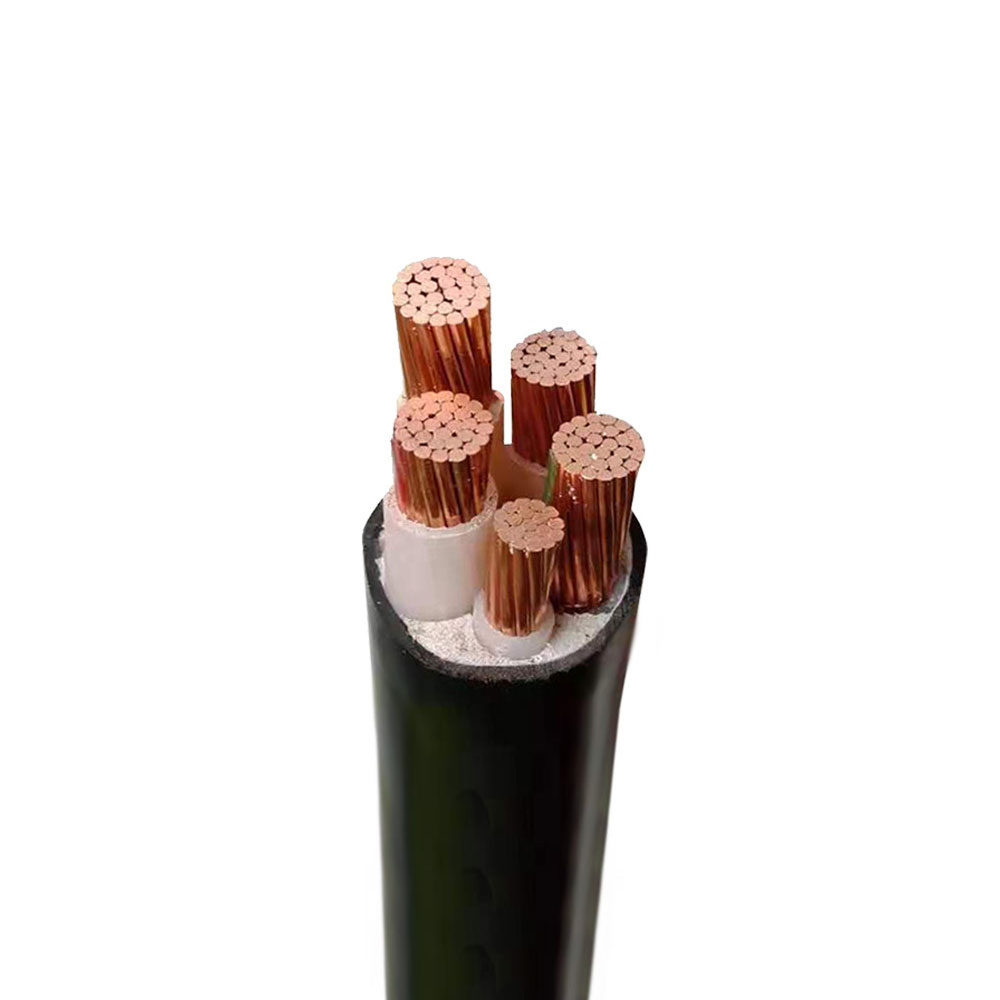

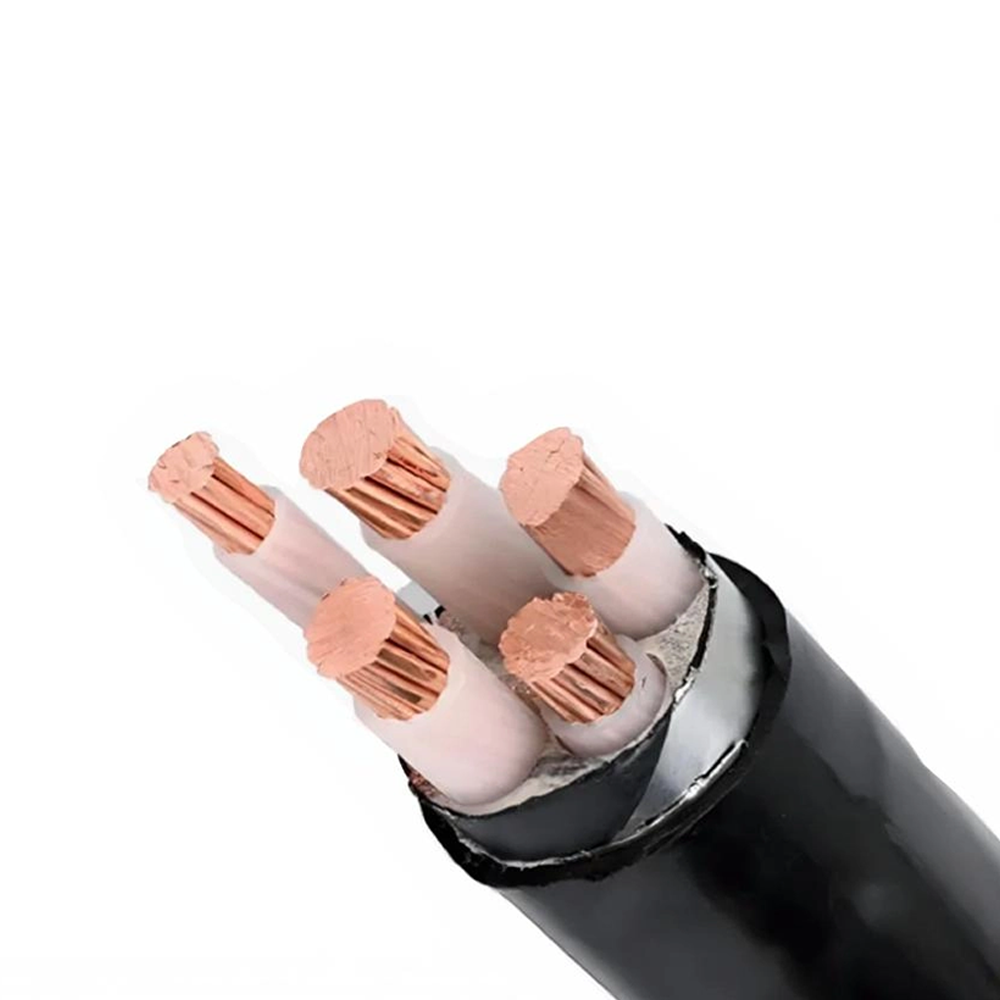

Specifikace bezhalogenových nehořlavých (HFFR) nebo nízkokouřových bezhalogenových (LSHF/LS0H) kabelů se ve stavebnictví a infrastrukturních projektech stávají stále běžnějšími, ale specifikace se často používají bez úplného pochopení toho, co testy za označením měří – a co neměří.

Standardní kabely s izolací z PVC při hoření uvolňují plynný chlorovodík (HCl), protože chlór ve sloučenině PVC reaguje se zplodinami hoření. HCl je žíravý a poškozuje elektronická zařízení i při koncentracích hluboko pod úrovní toxických pro člověka. V uzavřených prostorech – tunelech, lodích, datových centrech, podzemních dopravních systémech – může HCl uvolňovaný z hořících kabelů zničit elektronické systémy v celém prostoru a způsobit korozi prostředí po celé měsíce po požáru. Sloučeniny HFFR nahrazují PVC materiály na bázi polyolefinů, které obsahují plniva zpomalující hoření na bázi hydroxidu kovu (typicky trihydrát hliníku nebo hydroxid hořečnatý), které při zahřívání uvolňují vodní páru a ochlazují spalovací zónu, aniž by produkovaly kyselé plyny.

Mezi klíčové normy upravující výkon kabelů HFFR patří:

• IEC 60332-1 (Šíření plamene po jednom kabelu): Testuje, zda jeden kabel sám zhasne, když je aplikován definovaný plamen po dobu 60 sekund. Toto je minimální práh, kterým mohou projít prakticky všechny kabely s jakýmkoli obsahem zpomalovače hoření. Absolvování tohoto testu neznamená výkon ve skutečné instalaci se seskupenými kabely.
• IEC 60332-3 (Skupinové šíření plamene kabelů – kategorie A, B, C, D): Testuje svazek kabelů nainstalovaný na žebříkovém žlabu pod definovaným plamenem po dobu 20 minut. Kategorie A představuje nejvyšší instalovaný objem kabelu (7 litrů na metr) a je nejnáročnější. Vyhovění kategorie A IEC 60332-3 je významným ukazatelem účinnosti šíření plamene ve skutečných instalacích kabelových žlabů.
• IEC 60754-1 a -2 (obsah halogenu): Testuje emise kyselých plynů a pH spalin. Kabel splňující normu IEC 60754-2 má ve spalovacím testu pH vyšší než 4,3 a vodivost nižší než 10 μS/mm, což potvrzuje nízký obsah halogenů. Toto je test, který odlišuje HFFR od standardních PVC kabelů zpomalujících hoření.
• IEC 61034 (hustota kouře): Měří propustnost světla kouřem z hořícího vzorku kabelu ve zkušební komoře 3 m × 3 m × 3 m. Minimální 60% propustnost je prahová hodnota pro označení s nízkou kouřivostí, relevantní pro viditelnost při evakuaci při požárech budov.

Důležitou nuancí je, že "zpomalovač hoření" a "bez halogenů" jsou nezávislé vlastnosti, které mohou nebo nemusí být kombinovány v daném kabelu. Kabel může být bez halogenů, aniž by byl zvláště zpomalující hoření (čistý polyolefin bez plniv zpomalujících hoření), nebo zpomalující hoření, aniž by byl bez halogenů (standardní FR-PVC). Specifikace LSHF nebo HFFR vyžaduje obě vlastnosti současně a zadávací dokument by měl odkazovat na konkrétní zkušební normy IEC, které musí projít, spíše než se spoléhat pouze na označování, protože tyto termíny nejsou jednotně definovány napříč trhy.

Vlastní návrh napájecího kabelu: Převedení aplikačních požadavků do konstrukčních specifikací

Pořízení napájecího kabelu na zakázku začíná definicí požadavků, které daleko přesahují specifikaci jmenovitého napětí a průřezu vodiče. Správně specifikovaný vlastní napájecí kabel pokrývá šest vzájemně závislých skupin parametrů, z nichž každá omezuje konstrukční prostor dostupný pro výrobce:

• Elektrické parametry: Systémové napětí (U0/U), maximální trvalý proud při zamýšlených podmínkách instalace (nikoli ampacity volného vzduchu), předpokládaný zkratový proud a doba odstranění poruchy a jakákoli omezení kvality napájení, jako je obsah harmonických, který ovlivňuje dimenzování neutrálu.
• Podmínky mechanické instalace: Způsob instalace (přímé zakopání, potrubí, kabelový žlab, anténa, ponorka), tahové napětí během instalace, minimální poloměr ohybu, zda se kabel po instalaci bude neustále pohybovat, a jakákoli omezení hmotnosti nebo průměru způsobená poměry plnění potrubí nebo limity zatížení kabelového žlabu.
• Expozice prostředí: Rozsah okolní teploty, vlhkost a vystavení vodě, trvání a intenzita vystavení UV záření, chemický kontakt (uveďte konkrétní látky), odolnost proti půdě pro kabely uložené v zemi (která ovlivňuje jak prostorovou kapacitu, tak požadavky na ochranu proti korozi) a zda je vyžadována ochrana proti napadení hlodavci.
• Požadavky na požární odolnost: Zda instalace vyžaduje omezení šíření plamene (kategorie IEC 60332), integritu okruhu při požáru (IEC 60331 – pro kabely, které musí během požáru nadále fungovat, jako jsou nouzové napájecí zdroje), omezení kyselých plynů (IEC 60754) nebo omezení hustoty kouře (IEC 61034).
• Regulační a certifikační požadavky: Které národní nebo regionální normy musí kabel splňovat (IEC, BS, UL, CSA, GB/T) a zda je pro konkrétní objednanou konstrukci spíše než pro podobný referenční kabel vyžadována certifikace třetí stranou od uznávané zkušebny.
• Očekávaná životnost: Návrhová životnost 20, 30 nebo 40 let ovlivňuje výběr izolačního materiálu (rychlost tepelného stárnutí XLPE versus EPR) a úroveň zrychleného testování stárnutí potřebného k ověření návrhu. Kabely pro infrastrukturní aplikace jsou často specifikovány na 40letou životnost, což vyžaduje údaje o původu izolačního materiálu prokazující dlouhodobou tepelnou stabilitu.

Když je definováno všech šest skupin parametrů, může výrobce vyvinout konstrukci, která splňuje každé omezení, aniž by přetěžoval jakýkoli jednotlivý prvek. Nadměrná specifikace v jedné oblasti a nedostatečná specifikace v jiné je běžnou chybou při zadávání zakázkových kabelů: kupující, který specifikuje pancéřování pro maximální pevnost v tahu, ale vynechá prostředí vystavení chemikáliím, může obdržet ocelový pancéřovaný kabel, který do tří let zkoroduje v kyselé průmyslové půdě, přestože splňuje všechny uvedené specifikace.

Způsoby lepení stínění ve vysokonapěťových silových kabelech a jejich vliv na ztráty a bezpečnost

Kovové stínění nebo plášť vysokonapěťového napájecího kabelu slouží dvěma účelům: poskytuje zpětnou cestu pro kapacitní nabíjecí proud a poruchový proud a omezuje elektrické pole vně kabelu téměř na nulu, čímž chrání personál a přilehlé zařízení. Způsob, jakým je stínění spojeno na kabelových koncovkách a spojích – metoda spojování stínění – má velký a často podceňovaný vliv na tvorbu tepla kabelového systému, jeho kapacitu a bezpečnost personálu.

V jednobodově propojeném systému je stínění kabelu spojeno se zemí pouze na jednom konci, přičemž druhý konec zůstává plovoucí (nebo je připojen k zemi přes přepěťovou ochranu). To zabraňuje cirkulujícím proudům protékat stíněním – primárním zdrojem ztrát stíněním v pevně spojených systémech – a může zvýšit kapacitu kabelu o 10–30 % ve srovnání s pevným spojením, protože ztráty I²R ve stínění jsou eliminovány. Kompromisem je, že napětí se hromadí podél obrazovky od uzemněného konce k neuzemněnému konci při normální zátěži. Toto "indukované napětí pláště" se zvyšuje s délkou kabelu, zatěžovacím proudem a vzdáleností mezi fázemi a musí být vypočteno, aby se ověřilo, že zůstává v bezpečných mezích pro personál, který by se mohl během provozu pod napětím dotknout neuzemněného konce stínění. U dlouhých kabelových systémů může indukované napětí na otevřeném konci dosáhnout stovek voltů při plné zátěži, což vyžaduje pečlivé řízení dostupnosti konce obrazovky a použití omezovačů přepětí, aby se zabránilo přepětí během spínacích přechodových jevů nebo poruchových stavů.

Křížové spojování se používá v dlouhých kabelových systémech rozdělených do tří přibližně stejných menších částí. Stínění tří fází kabelu jsou transponována v každém spoji menší části – stínění fáze A se připojuje k stínění fáze B, fáze B k fázi C, fáze C k fázi A – tak, že na třech menších úsecích každé stínění vidí jednu třetinu kladného sekvenčního napěťového příspěvku z každé fáze. Jsou-li sekce stejně dlouhé, indukovaná napětí ve třech segmentech obrazovky se téměř úplně zruší, což má za následek téměř nulový cirkulační proud obrazovky a indukované napětí blízké nule na koncích hlavní sekce. Křížové spojování kombinuje výhodu jednobodového spojování s nízkými ztrátami s výhodou pevného spojování s nízkým stojatým napětím, což z něj činí preferovanou metodu pro kabelové obvody delší než přibližně 500 metrů při 11 kV a více. Vyžaduje vyšší složitost instalace – šest připojení obrazovky v každém spoji místo jednoho – a pečlivé vyrovnání délky sekce během návrhu.
