WDZB1-RYJYSP Stavební drát WDZB1N-RYJYSP

WDZB1-RYJYSP/WDZB1N-RYJYSP Charakteristika kabelu
Identifikace modelu: WDZB1 – bez halogenů, s nízkou kouřivostí, zpomalující hoření třídy B1; RYJYSP označuje ozářenou síťovanou polyetylenovou izolaci a opláštění se stíněním a kroucenou dvoulinkou; N označuje ohnivzdorný typ
Jmenovité napětí: 300/500V
Materiál vodiče: Vícežilový jemný měděný vodič s kroucenými páry
Izolační materiál: Izolace ze zesíťovaného polyetylenu (XLPE).
Materiál pláště: Opláštění ze zesíťovaného polyetylenu (XLPE).

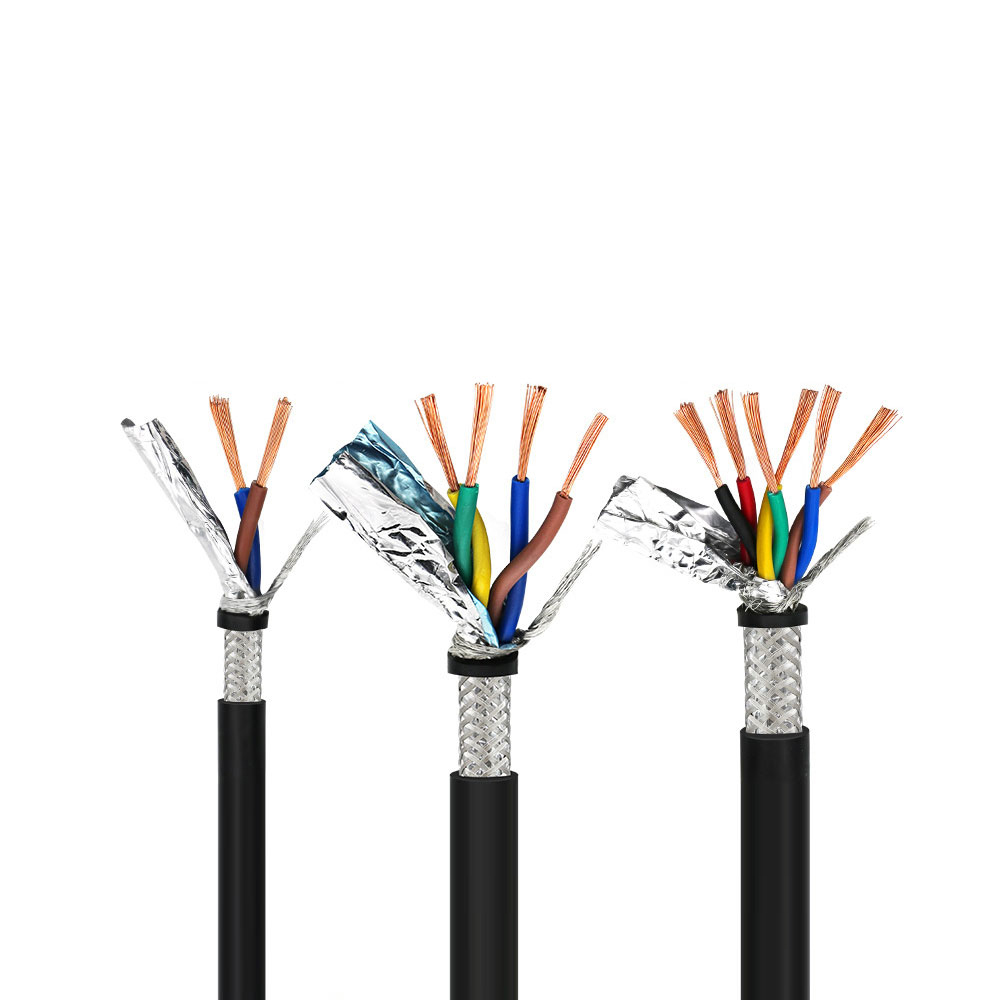

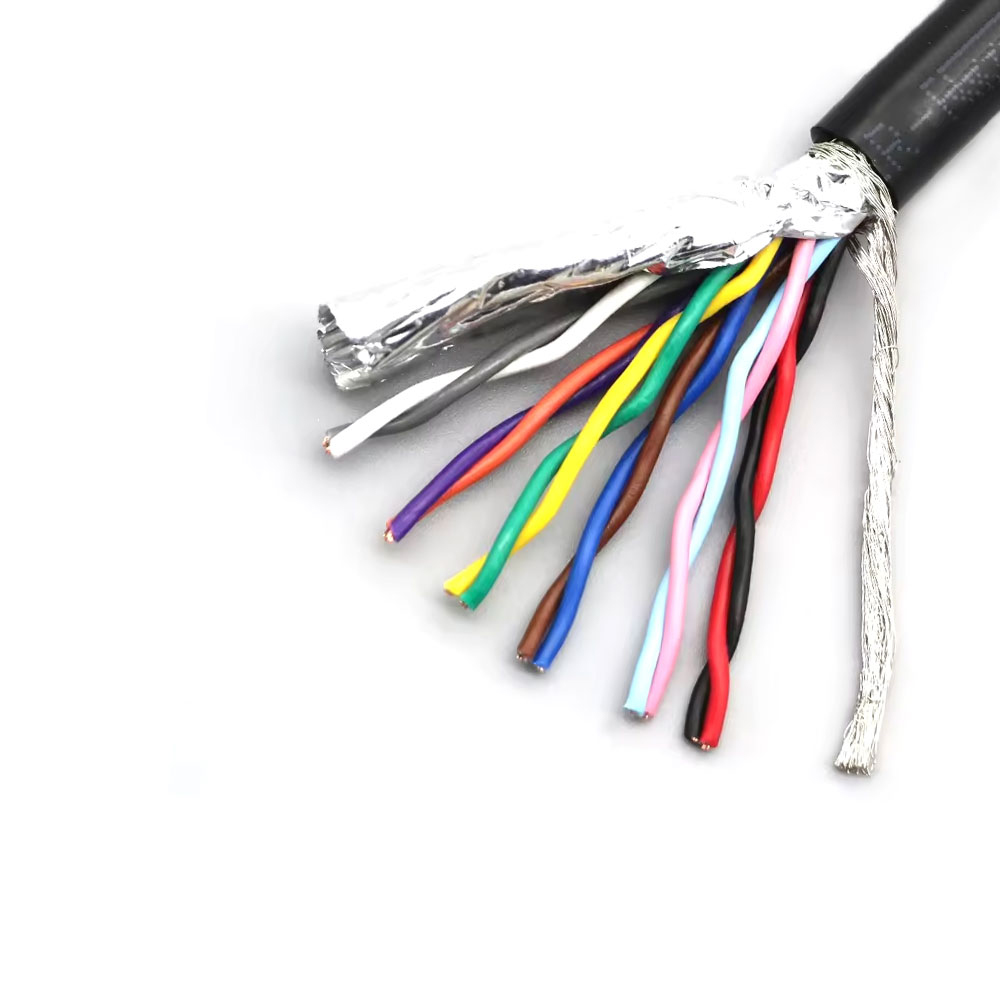

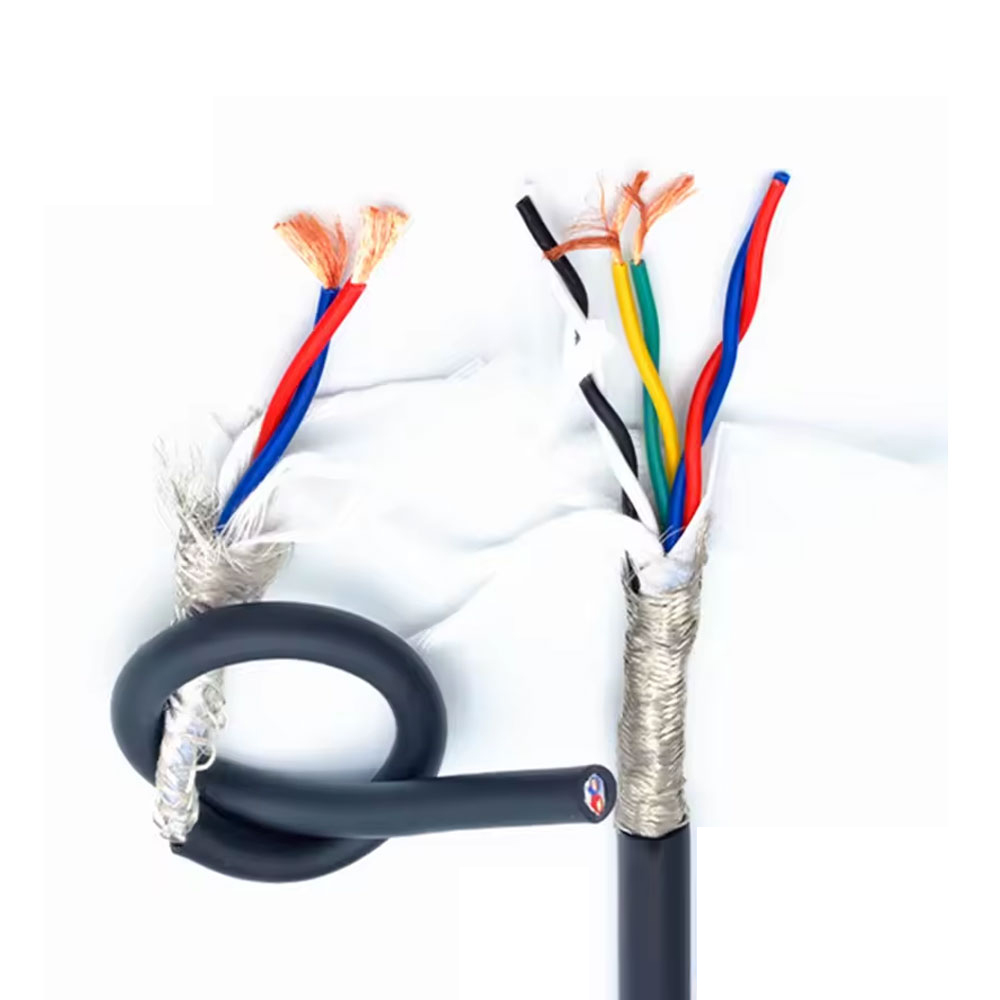

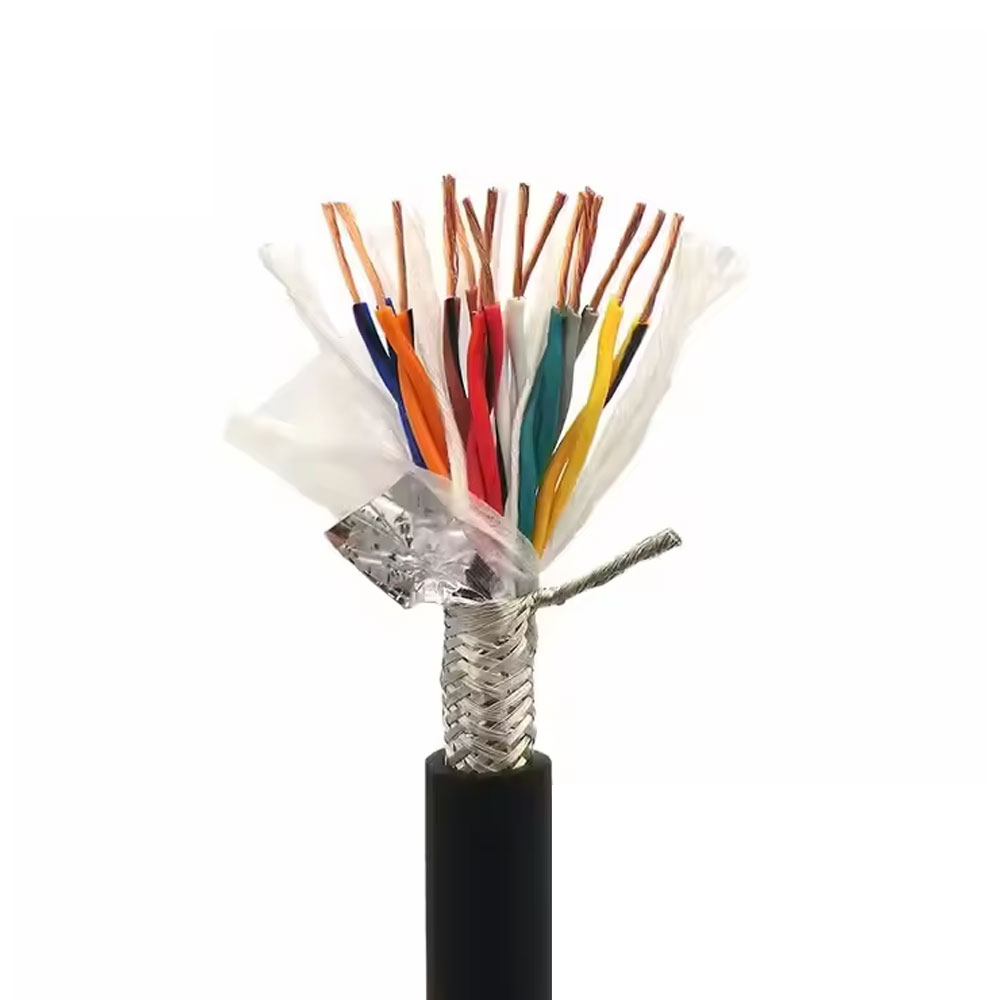

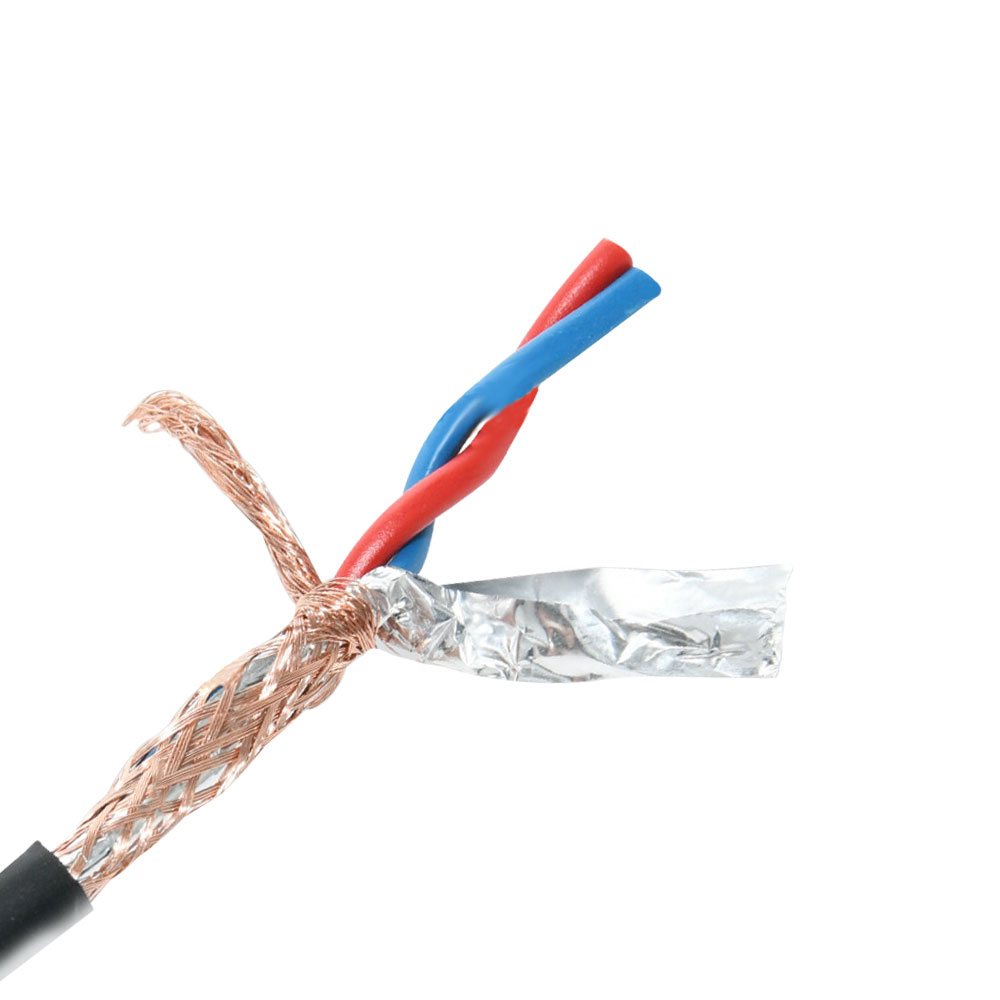

Struktura stínění: Individuální stínění hliníkovou fólií pro každý kroucený pár plus celkové stínění opletené měděným drátem
Struktura krouceného páru: Vodiče stočené do párů pro snížení přeslechů a vnějšího rušení
Třída zpomalující hoření: Třída B1 zpomalovač hoření (podle normy GB 31247, ekvivalentní normě EU Třída B1ca)
Požární odolnost: Typ N splňuje test požární odolnosti 750 °C/90 minut (podle normy GB/T 19666)
Teplotní hodnocení: Dlouhodobá provozní teplota 90°C
Vlastnosti prostředí: Bez halogenů, s nízkou kouřivostí, s nízkou toxicitou; toxicita kouře při spalování odpovídá normě GA 306
Certifikační standardy: V souladu s GB/T 19666 a GB 31247; projde certifikací CCC

Vyžádat cenovou nabídku Kontaktujte nás

Podrobnosti o produktu
Parametry produktu

Podrobnosti o produktu

Výhody kabelu WDZB1-RYJYSP/WDZB1N-RYJYSP
Čtyřnásobný anti-interferenční design: Struktura krouceného páru, nezávislé párové stínění, celkové stínění a samozhášecí a požární odolnost třídy B1 komplexně chrání proti elektromagnetickým a požárním hrozbám
Standardní EU zpomalení hoření a požární odolnost: Třída B1 zpomalovač hoření a požární odolnost splňuje třídu B1ca nařízení EU CPR s vysokým mezinárodním uznáním
Vysoká ochrana životního prostředí: Bezhalogenové vlastnosti s nízkou kouřivostí snižují sekundární nebezpečí požáru a chrání bezpečnost při útěku personálu a životní prostředí
Flexibilní a snadné zapojení: Jemná kroucená struktura měkkého vodiče usnadňuje ohýbání a instalaci ve složitých cestách
Silná odolnost proti povětrnostním vlivům: Ozářené síťované opláštění odolává UV záření a vlhkosti, vhodné pro drsné vnitřní i venkovní prostředí
Dlouhodobá stabilita a spolehlivost: ozářená zesíťovaná izolace odolává stárnutí; vícenásobné stínící struktury zajišťují čistotu a stabilitu signálu

Prodejní místa kabelu WDZB1-RYJYSP/WDZB1N-RYJYSP
Třída B1 vysoce stínící ohnivzdorný signální kabel: Poskytuje kompletní řešení pro přenos signálu v prostředí se silným rušením vyžadujícím požární odolnost v mezinárodních špičkových projektech
Core Signal Kabel pro zahraniční kritická zařízení: Vhodné pro vysoce spolehlivé scénáře přenosu signálu, jako jsou mezinárodní datová centra, zahraniční nemocniční operační sály a nadnárodní laboratoře
Plně ozářená zesíťovaná čtyřnásobná ochrana Design: Duální zesíťování izolace a pláště odolává stárnutí; kroucená dvoulinka plus dvojité stínění plus zpomalování hoření a požární odolnost dosahuje komplexní ochrany
Vhodné pro mezinárodní projekty v drsném prostředí: Plášť odolný vůči povětrnostním vlivům podporuje komplexní mezinárodní inženýrská prostředí, jako jsou venkovní prostory, tunely a přeshraniční podzemní chodby.
Komplexní řešení požární ochrany a ochrany proti rušení třídy B1: Nehořlavý a ohnivzdorný typ třídy B1 pokrývá potřeby špičkového přenosu signálu v komerčních, dopravních, průmyslových a dalších oblastech

Rozsah použití kabelu WDZB1-RYJYSP/WDZB1N-RYJYSP
Přenos signálu v mezinárodních prostředích s vysokým rušením: Monitorování nadnárodních rozvoden, sběrnice pro automatizaci továren financované ze zahraničí, signály senzorů mezinárodního přístavního zařízení
Nízkonapěťové systémy pro kritická zařízení související se zahraničím: Mezinárodní komunikace se servery datových center, systémy monitorování nemocničního života v zahraničí, datové linky nadnárodních laboratoří pro výzkum a vývoj
Projekty přeshraničních komplexních signálů prostředí: Mezinárodní monitorovací sítě tunelů, systémy snímání přeshraničních komunálních koridorů, komunikační linky pobřežních platforem
Nouzové a požární signalizační systémy pro mezinárodní projekty: Nadnárodní podnikové požární poplachové autobusy, mezinárodní řízení nouzového vysílání, požární zpětnovazební signály okrsku velvyslanectví
Inteligentní mezinárodní projekty pro zelenou certifikaci: Signály automatizace budov pro projekty s certifikací LEED Platinum, mezinárodní datové sběrnice pro chytré kampusy, nadnárodní linky pro správu energie
Certifikace shody: CCC/ROHS; Zpomalovač hoření třídy B1 splňuje test GB 31247 (ekvivalent EN 50399); ohnivzdorný typ splňuje test GB/T 19666

Parametry produktu

Dirigent	Žíhaný měděný vodič třídy 5 nebo vyšší (ultrajemné měděné dráty, extrémně flexibilní), s malým průřezem v rozmezí od 0,5 mm² do 2,5 mm² (běžný), optimalizovaný speciálně pro přenos signálu.
Struktura páru	Izolovaná jádra jsou přesně stočena v párech s pevnou roztečí, což tvoří fyzický základ pro integritu signálu.
Izolační materiál	Zesíťovaný polyethylen (XLPE), splňující požadavky třídy B1 na vlastnosti bez obsahu halogenů, nízkou kouřivost a nehořlavost.
Párové stínění	Typicky je kolem každého krouceného páru ovinuta páska z hliníku a plastu jako párové stínění, aby se zabránilo cizím přeslechům mezi páry.
Celkové stínění	Jako celkové stínění kolem všech párů se používá opletená měděná síť nebo hliník-plastová kompozitní páska s drenážním drátem, aby odolala vnějšímu rušení.
Materiál pláště	Bezhalogenový polyolefinový plášť s nízkou kouřivostí, zpomalující hoření, splňující celková výkonnostní kritéria třídy B1.
Jmenovité napětí	300/300 V, což jasně ukazuje vlastnosti přenosu signálu.
Dlouhodobá provozní teplota	90 °C
Hodnocení výkonu spalování	Třída B1 – Celý kabel musí projít všemi testy specifikovanými v GB 31247.
Bez halogenů a s nízkou kouřivostí	Celá konstrukce odpovídá GB/T 17650.2 a GB/T 17651.2 (propustnost světla ≥ 80 %).
Uvolňování tepla a toxicita	Splňuje limity třídy B1 pro THR a pHRR, stejně jako požadavky na toxicitu třídy t1.
Hořící kapky	žádný.
Charakteristická impedance	Stabilní hodnoty, např. 100Ω ±15 %, vhodné pro vysokorychlostní diferenciální převody.
Minimální poloměr ohybu	≥ 15×D (vzhledem k extrémně složité struktuře jsou požadavky na ohýbání obzvláště přísné).
Účinnost stínění	Vysoký útlum stínění při vysokých frekvencích (např. >90 dB @ 1 GHz), s vynikajícím výkonem přeslechů na blízkém konci (NEXT) a poměrem útlumu k přeslechům (ACR).
Přenosová šířka pásma	Vysoká, schopná podporovat přenos digitálního signálu rychlostí jako 100 Mbps, 1 Gbps a více.
WDZB1N-RYJYSP	Požární odolnost
