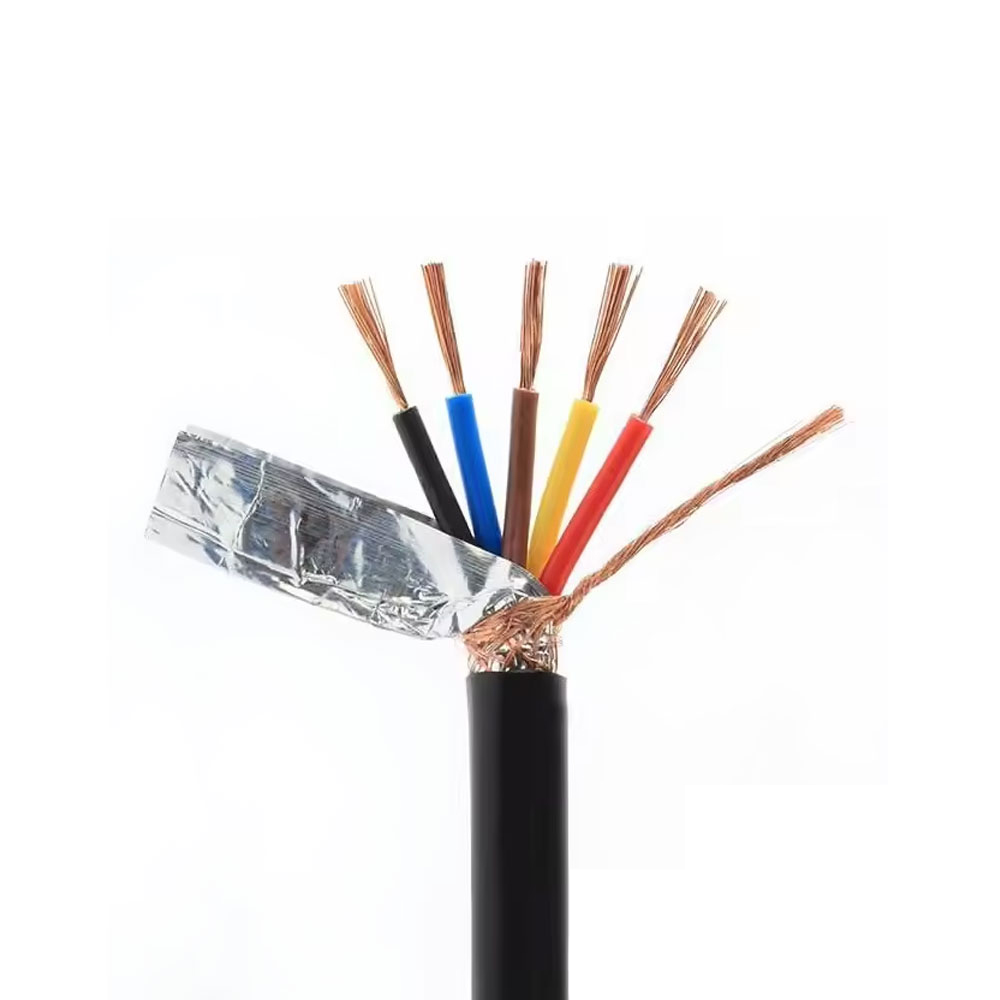

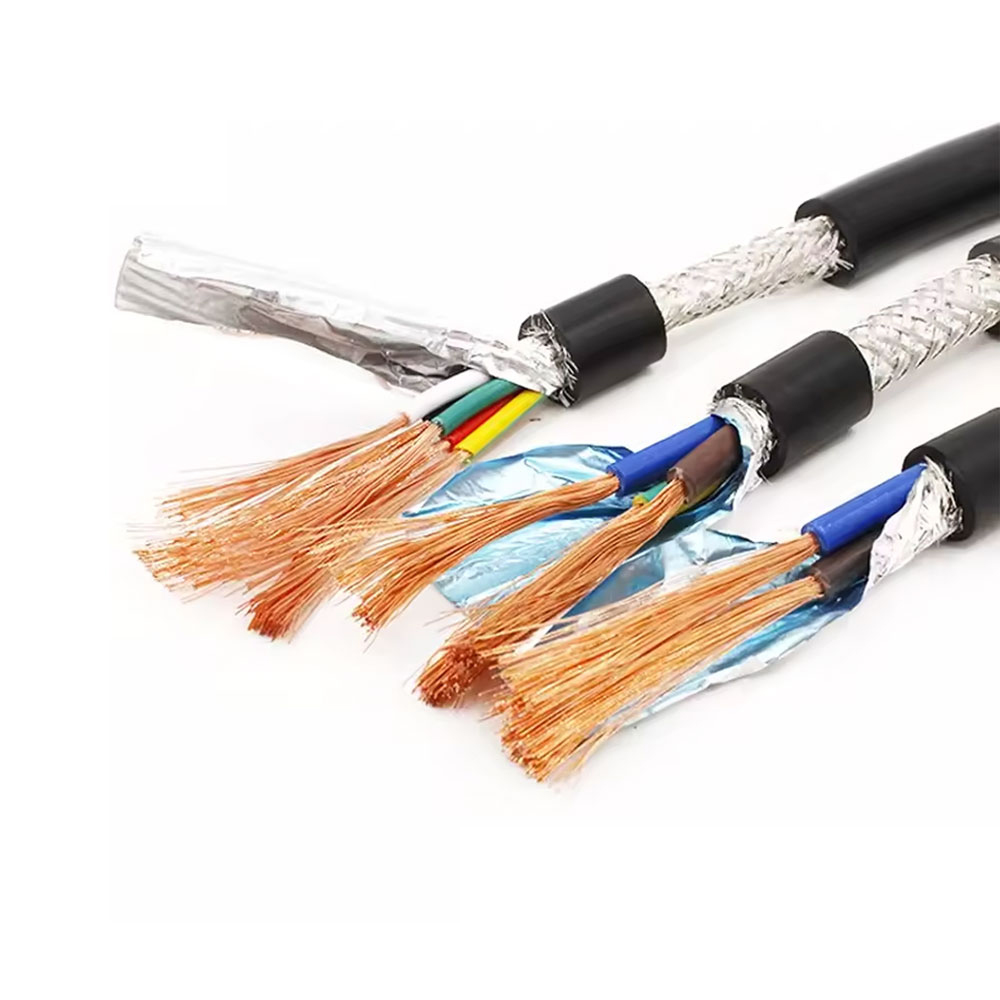

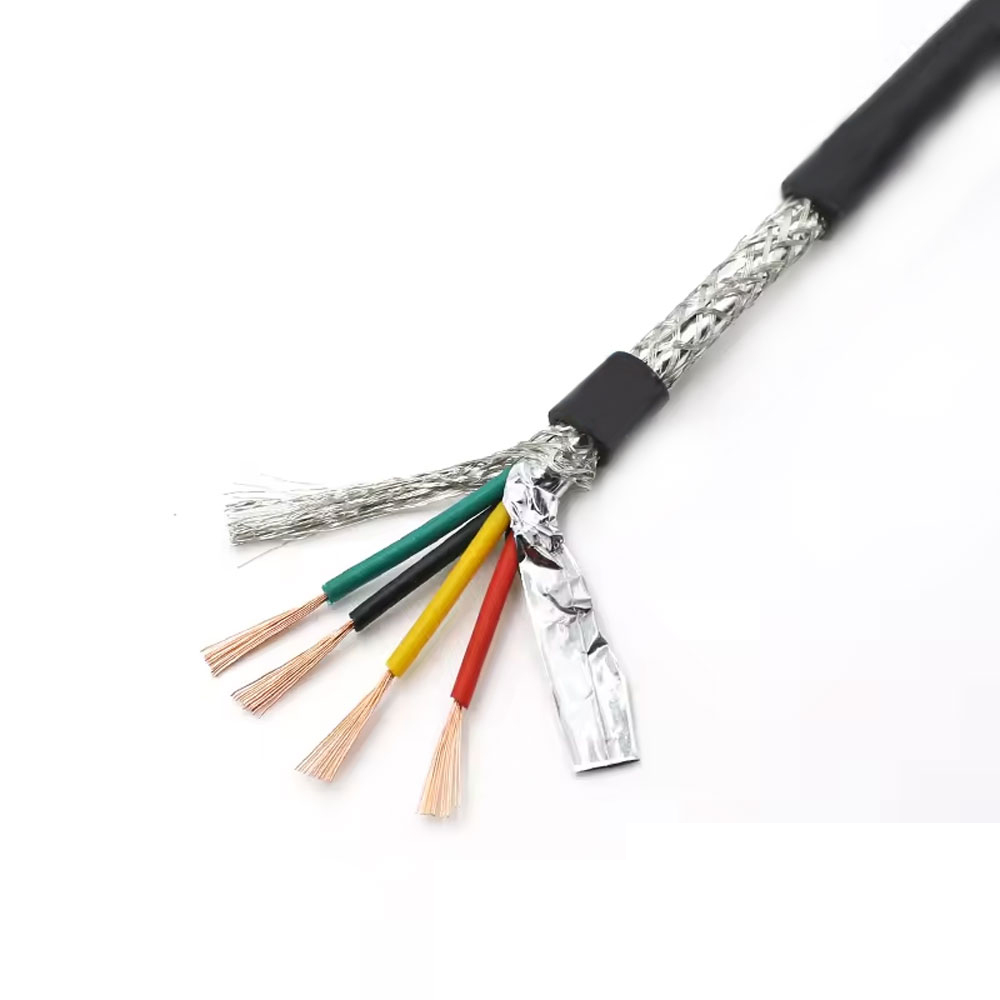

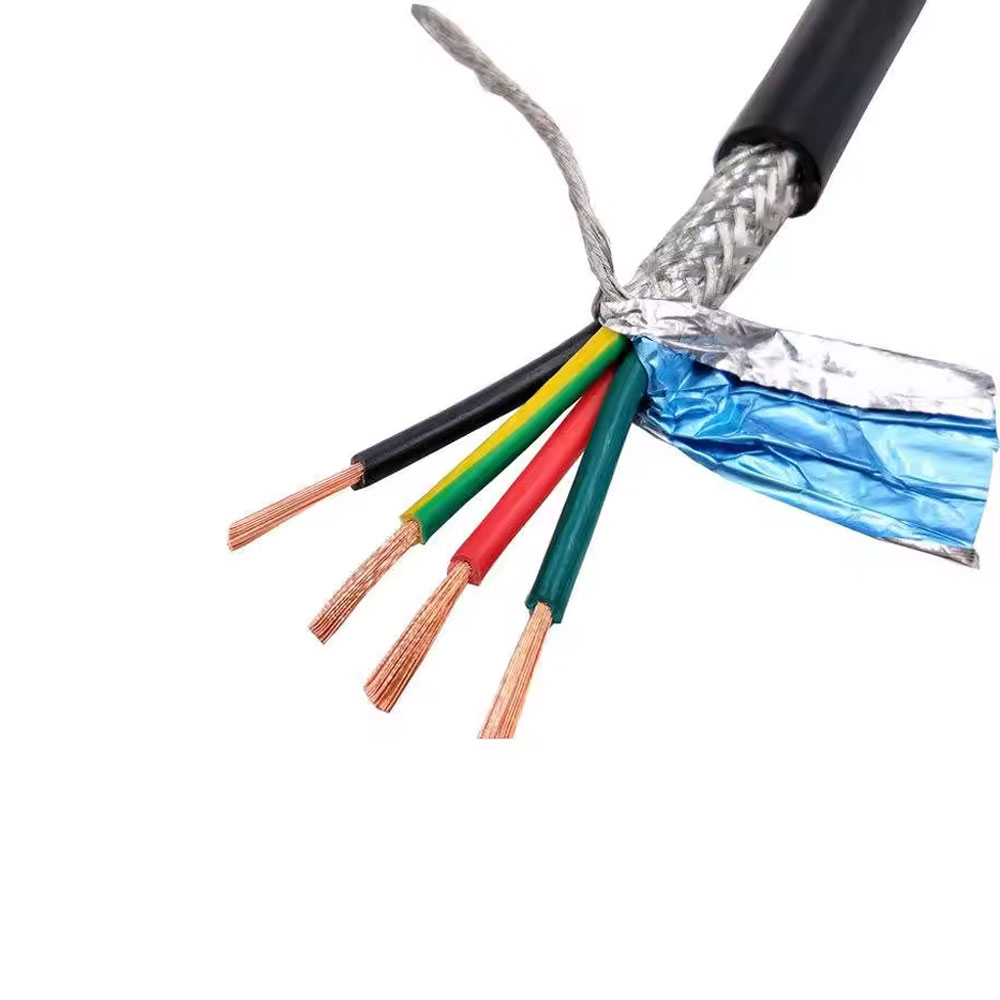

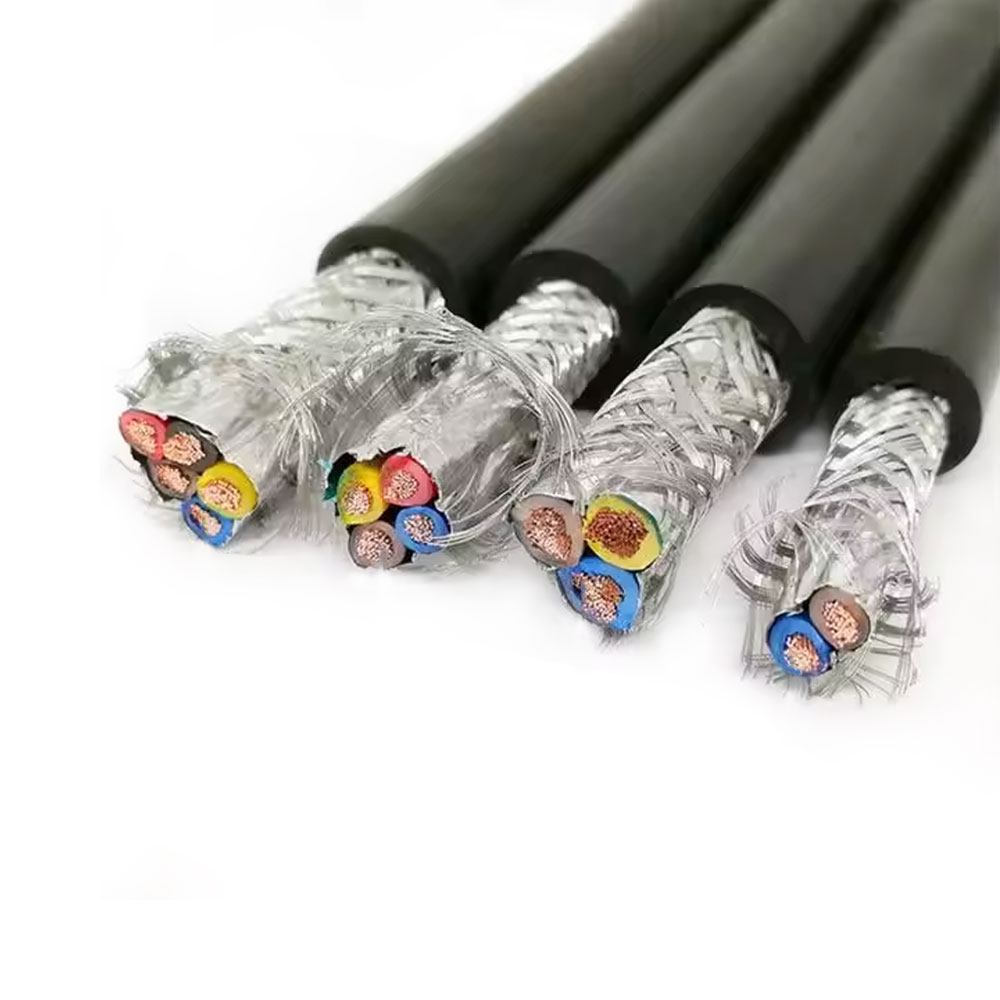

WDZB1-RYJYP Stavební drát WDZB1N-RYJYP

WDZB1-RYJYP/WDZB1N-RYJYP Charakteristika kabelu
Identifikace modelu: WDZB1 – bez halogenů, s nízkou kouřivostí, zpomalující hoření třídy B1; RYJYP označuje izolaci, opláštění a stínění ze zesíťovaného polyetylénu; N označuje ohnivzdorný typ
Jmenovité napětí: 0,6/1kV
Materiál vodiče: Vícepramenný jemný měděný vodič
Izolační materiál: Izolace ze zesíťovaného polyetylenu (XLPE).
Materiál pláště: Opláštění ze zesíťovaného polyetylenu (XLPE).
Struktura stínění: Opletení z měděného drátu nebo stínící vrstva z měděné pásky
Třída zpomalující hoření: Třída B1 zpomalovač hoření (podle normy GB 31247, ekvivalentní normě EU Třída B1ca)
Požární odolnost: Typ N splňuje test požární odolnosti 750 °C/90 minut (podle normy GB/T 19666)
Teplotní hodnocení: Dlouhodobá provozní teplota 90°C
Vlastnosti prostředí: Bez halogenů, s nízkou kouřivostí, s nízkou toxicitou; toxicita kouře při spalování odpovídá normě GA 306
Certifikační standardy: V souladu s GB/T 19666 a GB 31247; projde certifikací CCC

Vyžádat cenovou nabídku Kontaktujte nás

Podrobnosti o produktu
Parametry produktu

Podrobnosti o produktu

Výhody kabelu WDZB1-RYJYP/WDZB1N-RYJYP
Konstrukce s trojitou ochranou: Ozářená zesíťovaná izolace, plášť a stínící vrstva poskytují trojitou ochranu – elektrickou, mechanickou a elektromagnetickou
Nehořlavost podle normy EU: Zpomalovač hoření třídy B1 splňuje úroveň B1ca podle nařízení EU CPR, splňující požadavky pro špičkové mezinárodní projekty
Vysoká odolnost proti rušení: Struktura stínění účinně potlačuje elektromagnetické rušení a zajišťuje stabilní přenos signálu a energie
Zajištění bezpečnosti pro životní prostředí: Vlastnosti bez obsahu halogenů s nízkou kouřivostí snižují sekundární nebezpečí požáru, chrání personál a životní prostředí
Vynikající odolnost proti povětrnostním vlivům: Ozářené síťované opláštění odolává UV záření a vlhkosti, vhodné pro drsné vnitřní i venkovní prostředí
Široká přizpůsobivost instalace: Flexibilní vodič a plášť usnadňují ohýbání a instalaci a podporují složité požadavky na kabeláž

Prodejní místa kabelu WDZB1-RYJYP/WDZB1N-RYJYP
Stíněný napájecí kabel třídy B1: Poskytuje integrované řešení pro scénáře přenosu energie vyžadující vysokou retardaci hoření a ochranu proti rušení
Kritická elektroinstalace pro špičkové mezinárodní projekty: Vhodné pro místa s extrémně vysokými požadavky na spolehlivost napájení, jako jsou datová centra, zahraniční nemocnice a mezinárodní laboratoře
Plně ozářený křížově propojený vysoce spolehlivý design: Dvojité zesíťování izolace a opláštění zajišťuje dlouhodobou provozní stabilitu; stínící vrstva zvyšuje odolnost proti rušení
Kabel třídy B1 pro drsná venkovní prostředí: Konstrukce pláště odolná vůči povětrnostním vlivům podporuje instalaci ve složitých prostředích, jako jsou venkovní prostory, tunely a podzemní chodby.
Komplexní řešení požárně odolného stínění třídy B1: Nehořlavý a ohnivzdorný typ třídy B1 pokrývá potřeby distribuce energie v různých vysoce rizikových oblastech

Rozsah použití kabelu WDZB1-RYJYP/WDZB1N-RYJYP
Napájecí vedení pro mezinárodní špičková zařízení: Napájení serveru datových center v zahraničí, napájení zařízení mezinárodních nemocničních operačních sálů, distribuce napájení kritických zařízení velvyslanectví
Projekty napájení ve venkovním a drsném prostředí: Napájení osvětlení mezinárodních letištních drah, přeshraniční rozvod energie v tunelu, elektrická připojení na plošinu na moři
Mezinárodní projekty v prostředí s vysokým rušením: Zahraničně financované linky továrních frekvenčních měničů, mezinárodní napájecí zdroj pro přesné laboratorní přístroje, nadnárodní napájecí zdroj pro řízení automatizace podniků
Nouzové napájení v hustě obydlených místech souvisejících se zahraničím: nouzové osvětlení mezinárodního nákupního centra, bezpečnostní napájení nadnárodního výstaviště, nouzová distribuce elektrické energie pro pětihvězdičkový hotel
Projekty stíněné distribuce energie pro zelenou certifikaci: Stíněné elektrické rozvody pro projekty s certifikací LEED Platinum, napájení základního zařízení pro mezinárodní inteligentní budovy
Certifikace shody: CCC/ROHS; Zpomalovač hoření třídy B1 splňuje test GB 31247 (ekvivalent EN 50399); ohnivzdorný typ splňuje test GB/T 19666

Parametry produktu

Dirigent	Žíhaný měděný vodič třídy 5 (vícežilové ultrajemné měděné dráty), s rozsahem průřezu 0,5 mm² až 6 mm² (běžný, vhodný pro řídicí a signální aplikace).
Izolační materiál	Zesíťovaný polyethylen (XLPE), formulovaný tak, aby splňoval požadavky třídy B1 na vlastnosti bez obsahu halogenů, nízkou kouřivost a nehořlavost.
Stínící vrstva	Pletená měděná síťovina nebo hliník-plastová kompozitní páska ovinutá svodným drátem, nebo kombinace obou (celkové stínění), poskytující elektromagnetické stínění. Materiál pláště_ Bezhalogenový polyolefinový plášť zpomalující hoření s nízkou kouřivostí, s vnějším pláštěm splňujícím požadavky třídy B1.
Jmenovité napětí	300/500V
Dlouhodobě přípustná provozní teplota	90 °C
Hodnocení výkonu spalování	Třída B1 – Celý kabel (včetně stínící vrstvy) musí projít všemi přísnými testy specifikovanými v GB 31247.
Vlastnosti zpomalující hoření	Vyhovuje testu plamene svazku IEC 60332-3.
Vlastnosti bez halogenů	Celá konstrukce odpovídá GB/T 17650.2, s pH ≥ 4,3 a vodivostí ≤ 10 μS/mm.
Vlastnosti s nízkou kouřivostí	Celá konstrukce odpovídá GB/T 17651.2, s propustností světla ≥ 80 %.
Uvolňování tepla	Celkové uvolňování tepla (THR) a maximální rychlost uvolňování tepla (pHRR) zůstávají pod limity třídy B1.
Hořící kapky	Nejsou povoleny žádné hořící kapky.
Toxicita kouře	Úroveň bezpečnosti (třída t1).
Minimální poloměr ohybu	≥ 10×D (vzhledem k přítomnosti stínící vrstvy jsou požadavky vyšší než u nestíněných kabelů).
Účinnost stínění	Dobrá přenosová impedance a hodnoty útlumu stínění (např. XX dB @ YY MHz, v závislosti na konstrukci).
Izolační odpor	≥ 0,010 MΩ·km
WDZB1N-RYJYP	Požární odolnost
