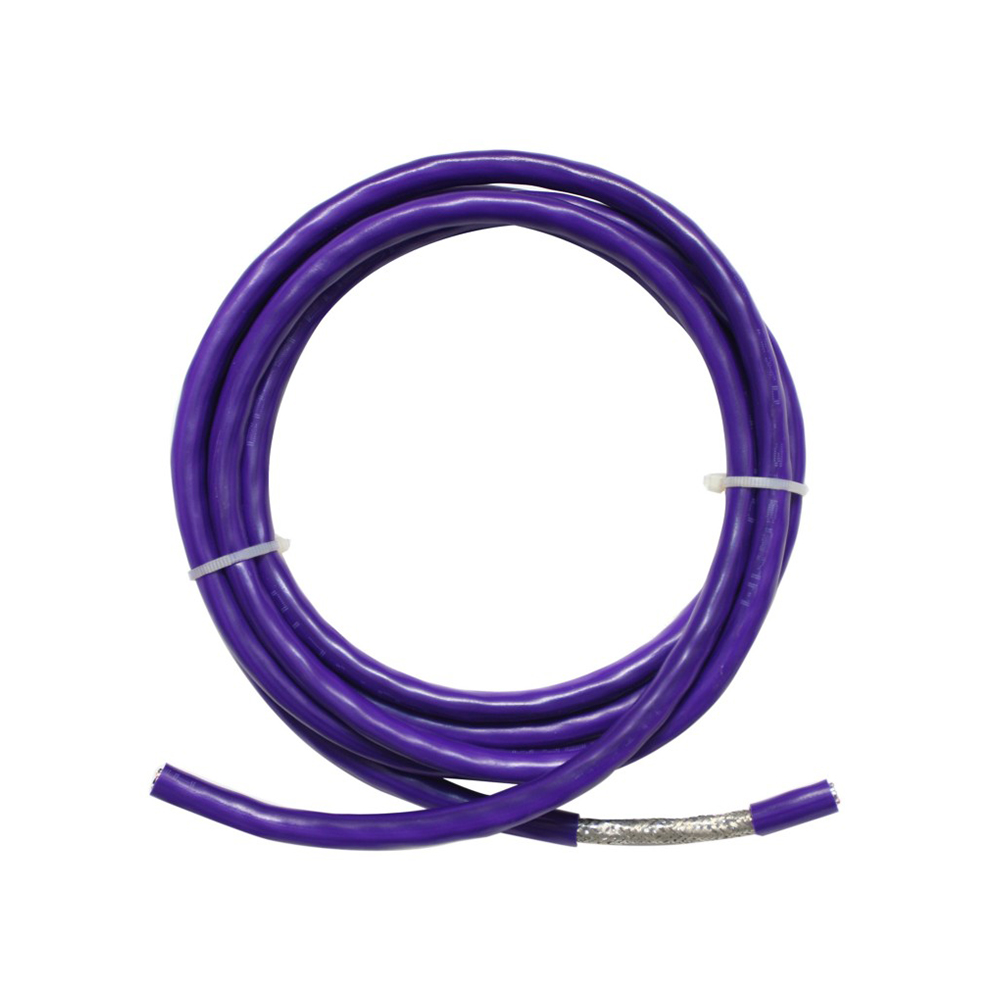

Robotický kabel JQR-256P PUR, celoměděné stínění

Výhody robotického kabelu JQR-256P PUR
Plně měděné stínění Vysoký výkon: 100% pocínované měděné opletené stínění poskytuje optimální elektromagnetickou kompatibilitu
PUR plášť odolává extrémním prostředím: odolný vůči oleji, hydrolýze, opotřebení a odolný vůči slabým kyselinám/zásadám
Ultra-flexibilní dynamická životnost: Optimalizovaná kroucená struktura a materiál pláště, projde 20 miliony ohybových cyklů
Široká adaptabilita teplotního rozsahu: Provozní rozsah -40 °C až 105 °C pokrývá většinu průmyslových scénářů
Instalace a údržba Výhody: Flexibilní design pro snadnou instalaci, celoměděná stínící vrstva pro pohodlné a spolehlivé uzemnění

Prodejní místa robotického kabelu JQR-256P PUR
Vyhrazený kabel pro prostředí s vysokým rušením: Navržen pro scénáře silného elektromagnetického rušení, jako jsou svařovací roboty a laserové řezací stroje
Plně měděné stínění pro nulové rušení signálu: 100% měděné stínění zajišťuje, že signály servoenkodéru zůstanou bez zkreslení při silném rušení
Zajištění odolnosti pro extrémní pracovní podmínky: Splňuje certifikaci TÜV 20 milionů cyklů, životnost je 3x delší než u běžných robotických kabelů
Řešení s vysokou spolehlivostí na jednom místě: Integruje přenos napájení, řízení a zpětnovazebního signálu, čímž snižuje složitost kabeláže
Průmyslový standard Plug-and-Play: Kompatibilní s originálními kabelovými nosiči a konektorovými systémy běžných značek robotů

Rozsah použití robotického kabelu JQR-256P PUR
Svařovací robotické systémy: Dynamický přenos výkonu a signálu pro obloukové a bodové svařování těla robotů a polohovadel
Zařízení pro laserové zpracování: Elektroinstalace v prostředí s vysokým rušením pro pohybové jednotky laserových řezacích a laserových svařovacích strojů
Výrobní linky pro výrobu automobilů: Stíněná kabeláž s vysokou hustotou pro roboty na linkách pro svařování karosérií a lakování
Polovodičové vybavení: Přenos přesných signálů proti rušení pro roboty manipulující s plátky a balicí zařízení
Průmyslové roboty pro těžký provoz: Napájecí a zpětnovazební linky pro vysoce výkonné roboty ve výrobních linkách odlévání a kování

Vodič: Ultra jemný měděný drát bez obsahu kyslíku (třída 6 nebo vyšší), speciální proces splétání pro maximalizaci životnosti ohybu. Běžný rozsah průřezů: 0,25 mm² až 16 mm².
Izolace: Speciální termoplastický elastomer nebo zesíťovaný polyolefin, barevně odlišený, vysoce flexibilní a odolný proti stárnutí.

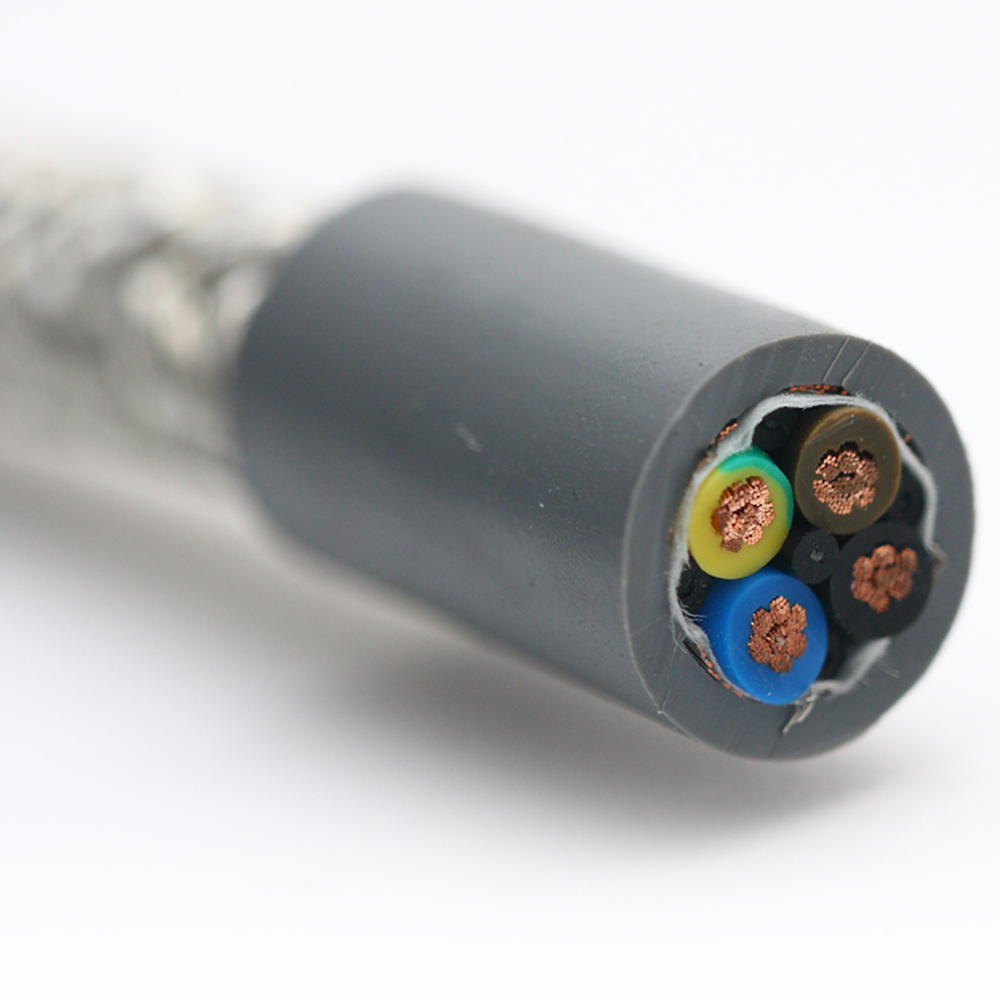

Struktura jádra: Vícejádrová integrace (např. 4, 8, 12, 19 jader atd.), včetně:
• Elektrické vedení (silné)
• Řídicí/signální vedení (kroucená dvojlinka nebo hvězdicová čtyřka pro snížení přeslechů)
• Linky sběrnice/zpětné vazby (např. páry vodičů kodéru)
Vnitřní plášť/výplň: TPE/PUR vnitřní plášť s nízkým třením a vysokou pevností, který zajišťuje pozice jádra a snižuje vnitřní tření a torzní napětí.
Struktura stínění (základní funkce): Plně měděné stínění:
1. Stínění párů/skupin: Páry kritických signálů (např. kodér, sběrnice) jsou nezávisle stíněny hliníkovou fólií, aby se zabránilo přeslechům mezi páry.
2. Celkové stínění: Pletená síť z pocínované mědi s vysokou hustotou, pokrytí ≥85 %, poskytuje komplexní elektromagnetické stínění a spolehlivou kontinuitu uzemnění. Toto je základní reprezentace přípony „P“.
Vnější plášť: Polyuretan odolný proti oděru, s vynikající odolností proti roztržení, odolností proti oleji (např. IEC 60811-2-1), odolností proti hydrolýze, chemickou odolností proti korozi a UV odolností.
Jmenovité napětí: 300/500V nebo 0,6/1kV.
Testovací napětí:1500V - 3500V (50Hz, 1 minuta).
Dlouhodobá provozní teplota: Mobilní: -5 °C až 90 °C; Pevná: -30°C až 90°C.
Minimální poloměr ohybu: Mobilní instalace (v kabelových nosičích): 7,5 × D až 10 × D (D: vnější průměr kabelu).
Životnost v ohybu: >5 milionů vratných pohybů v kabelových nosičích (specifičnost závisí na zdvihu, rychlosti, poloměru ohybu).
Torzní výkon: Odolá trvalému kroucení ±180° až ±720°/metr.  Hodnocení zpomalovače hoření:** V souladu s IEC 60332-1-2 (nebo vyššími úrovněmi, jako je IEC 60332-3).
