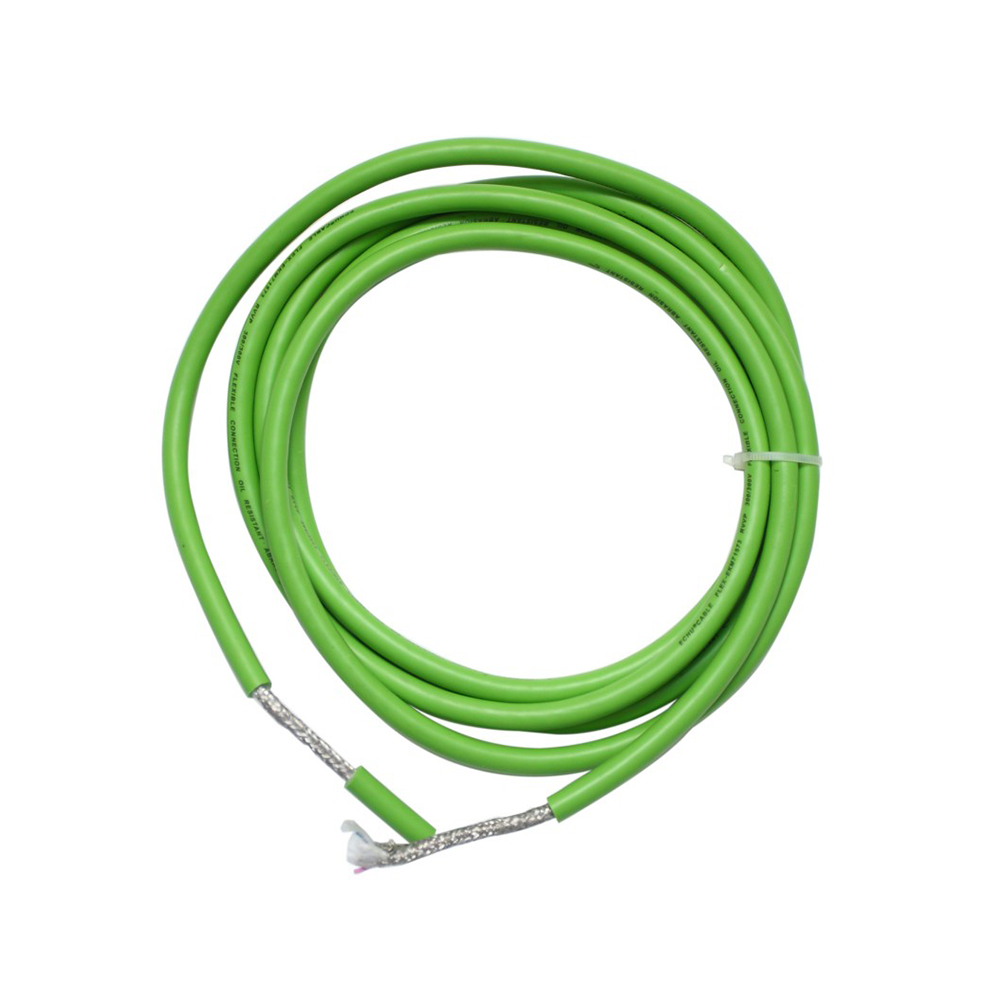

JQR-246P PVC robotický kabel, celoměděné stínění

Zajištění integrity signálu:
Konstrukce vrstveného stínění účinně izoluje přeslechy mezi silovými vedeními a citlivými řídicími/signálními vedeními, čímž zabraňuje vysokofrekvenčnímu šumu ze servopohonů ovlivňovat zpětnou vazbu kodéru nebo komunikaci po sběrnici, čímž se snižuje chybovost.
Ekonomická dynamická životnost:
I když poskytuje dobré stínění, zachovává si vysokou nákladovou efektivitu a miliony ohybových cyklů robotických kabelů z PVC, čímž splňuje požadavky na pevnost většiny scénářů průmyslové automatizace.
Základní ochrana životního prostředí:
Plášť z PVC nabízí základní ochranu proti oleji, mastnotám, chladicí kapalině a vlhkosti, čímž splňuje potřeby obecného průmyslového prostředí.
Rozsah použití: Používá se pro spolehlivý přenos smíšeného výkonu a citlivých signálů v zařízeních obecné průmyslové automatizace, kde existuje určitá elektromagnetická interference a kabel musí odolat středně až vysokofrekvenčnímu vratnému pohybu.
Výhody robotického kabelu JQR-246P z PVC
Plně měděná opletená stínící vrstva: Využívá stínění z pocínovaného měděného drátu o vysoké hustotě s pokrytím ≥85 %, účinně potlačuje elektromagnetické rušení a zajišťuje stabilní přenos řídicích signálů robota.
Vysoce flexibilní dynamický design: Jemně splétané bezkyslíkaté měděné vodiče v kombinaci s PVC elastomerovým pláštěm dosahují minimálního poloměru ohybu 5násobku vnějšího průměru, vhodného pro vysokofrekvenční 摆动 scénáře v robotických spojích.
Struktura odolná proti kroucení a opotřebení: Optimalizovaná rozteč pramenů jádra kabelu a složení pláště odolného proti roztržení odolávají opakovanému kroucení a tření v systémech nosičů kabelů robotů.
Odolnost vůči oleji a přizpůsobivost prostředí: PVC plášť je odolný vůči oleji, slabým kyselinám a zásadám, takže je vhodný pro složitá průmyslová prostředí, jako je výroba automobilů a montáž elektroniky.
Bezpečná a spolehlivá certifikace: Certifikace UL/CE, s nehořlavostí v souladu s normami IEC 60332, splňující bezpečnostní požadavky na automatizovaná zařízení.

Prodejní body produktu
Specializovaný kabel pro průmyslové roboty: Poskytuje integrovaná přenosová řešení pro napájení, signály a ovládání v automatizovaných zařízeních, jako jsou šestiosé roboty a roboty SCARA.
Zajištění signálu proti rušení: Konstrukce plného měděného stínění zajišťuje stabilní a nezkreslený přenos signálů kodéru servomotoru a sběrnicové komunikace v silném elektromagnetickém prostředí.
Dynamická životnost s dlouhým cyklem: Projde 10 miliony testů ohybu kabelových nosičů, vhodné pro scénáře s vysokou intenzitou nepřetržitého provozu, jako je svařování v automobilech a manipulace s materiálem.
Ekonomický robotický kabel: Optimalizuje náklady a zároveň splňuje požadavky na dynamický výkon a poskytuje cenově výhodnou volbu pro malé a středně velké projekty automatizace.
Rychlá kompatibilita výměny: Standardizovaný vnější průměr a design rozhraní, kompatibilní s kabelovými kanály a konektory běžných značek robotů, což snižuje prostoje při údržbě.

Vodič: Jemný měděný drát bez obsahu kyslíku (třída 5 nebo 6), speciálně splétaný. Rozsah průřezu: 0,25 mm² až 16 mm² (běžné).
Izolace: Speciální flexibilní PVC nebo elastomer, barevně odlišené.
Struktura jádra: Vícejádrová integrace (např. 4, 8, 12, 19 jader atd.), včetně:
• Elektrické vedení
• Řídicí/signální vedení (typicky kroucené páry pro snížení vnitřního přeslechu)
• Linky sběrnice/zpětné vazby (např. páry kodéru)
Vnitřní plášť/výplň: Flexibilní PVC nebo výplňová bavlna, zajišťující jádra a snižující vnitřní tření.
Struktura stínění (základní funkce): Plně měděné stínění:
1. Párové stínění: Kritické signálové páry (např. kodéry, komunikační sběrnice) mohou používat nezávislé stínění hliníkovou fólií.
2. Celkové stínění: Pletená síť z pocínované mědi s vysokou hustotou, pokrytí ≥80 %, poskytuje komplexní elektromagnetické stínění a spolehlivé uzemnění.
Vnější plášť: Modifikovaný polyvinylchlorid s dobrou pružností, odolností proti oděru, odolností vůči oleji (IEC 60811-2-1) a UV zářením. Typicky šedá nebo černá.
Jmenovité napětí: 300/500V nebo 0,6/1kV.
Testovací napětí: 1500V až 3000V (50Hz, 1 minuta).
Dlouhodobá provozní teplota: Mobilní: -5 °C až 70 °C; Pevná: -15°C až 70°C.
Minimální poloměr ohybu: Mobilní instalace (v kabelových nosičích): 7,5 × D až 10 × D (D: vnější průměr kabelu).
Životnost v ohybu: >2 miliony až 5 milionů vratných pohybů v kabelových nosičích.
Torzní výkon: Odolá trvalému kroucení ±180°/metr.
Hodnocení retardéru hoření: Vyhovuje IEC 60332-1-2.
