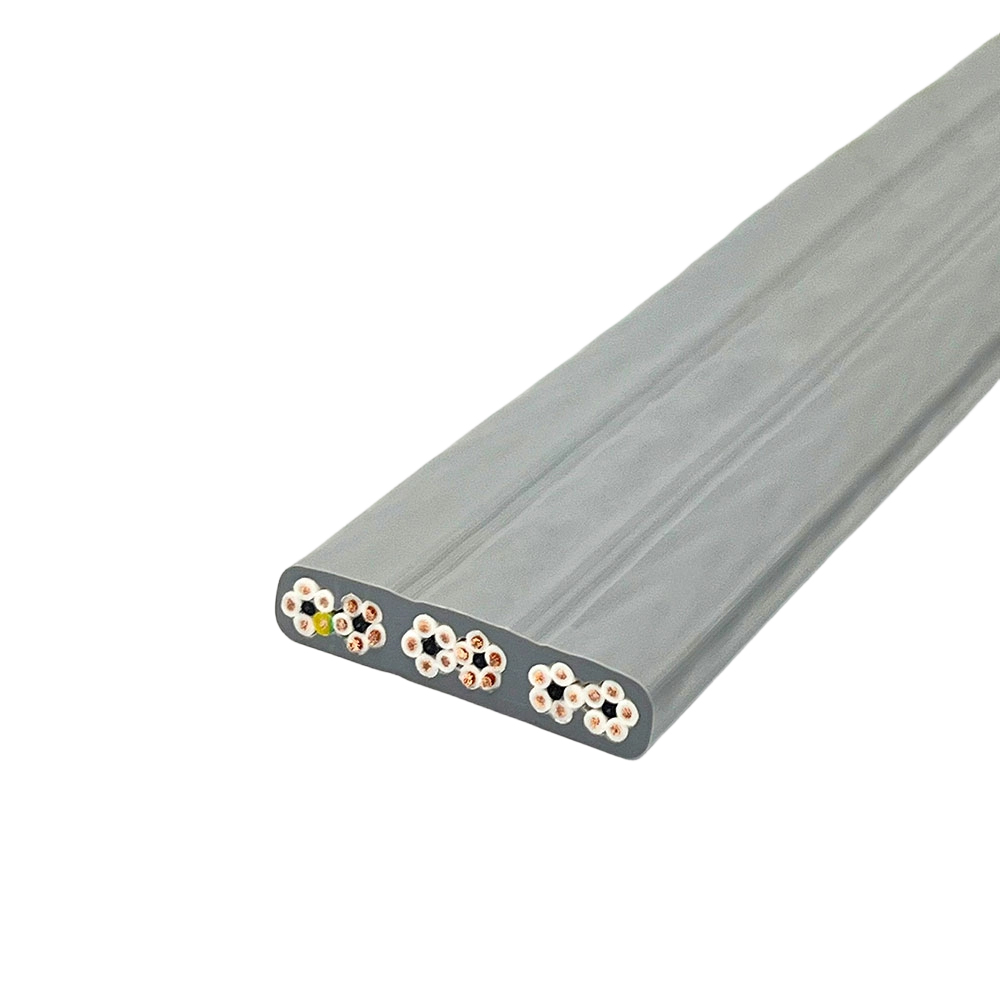

HO5V3V3D3H6-F Výtahový cestovní plochý kabel

Charakteristika: HO5V3V3D3H6-F je evropský standard zesílený extra flexibilní nízkonapěťový plochý vlečný kabel výtahu, vyhovující evropskému standardu H05V3V3D3H6, kombinující nízkonapěťový design 300/300 V, vyztužené jádro typu D3 a extra flexibilní strukturu, optimalizovaný speciálně pro špičkové řídicí systémy výtahů.

Vyžádat cenovou nabídku Kontaktujte nás

Podrobnosti o produktu
Parametry produktu

Podrobnosti o produktu

Výhody kabelu
Certifikační záruka EU: Vyhovuje certifikačním normám CE a splňuje regulační požadavky pro trh EU.
Vylepšená odolná struktura: Využívá jemně splétané bezkyslíkaté měděné vodiče a olejivzdorný PVC plášť, zlepšuje mechanickou pevnost a životnost.
Flexibilní mobilita Použitelnost: Speciálně navržená pro středně intenzivní vratný pohyb, vhodná pro dynamické scénáře, jako jsou kabelové nosiče a robotika.
Stabilita širokého teplotního rozsahu: Rozsah provozních teplot od -15°C do 70°C, přizpůsobitelný běžným průmyslovým změnám teploty a vlhkosti.
Standardizace a kompatibilita: Vyhovuje mezinárodním standardním rozměrům, což usnadňuje integraci do automatizovaných zařízení a systémů připojení.
Prodejní body produktu
Pas na evropské a americké trhy: Certifikace CE zajišťuje bezproblémový přístup na hlavní průmyslové trhy v Evropě.
Specializovaný kabel pro dynamické podmínky: Optimalizovaný pro scénáře, jako jsou středně až nízkorychlostní kabelové nosiče a servomotory, zajišťující stabilní přenos síly během pohybu.
Odolné a nákladově efektivní řešení: Poskytuje vynikající odolnost proti ohybu ve srovnání s pevnými kabely v dynamických aplikacích za rozumnou cenu.
Plug-and-Play Design: Standardní barevné kódování a vnější průměr zajišťují plnou kompatibilitu s běžnými průmyslovými konektory a kabelovými nosiči.
Široké průmyslové aplikace: Vhodné pro scénáře automatizované dynamické konektivity, jako jsou CNC obráběcí stroje, zařízení pro manipulaci s materiálem a balicí stroje.
Oblast použití: evropské standardní vysokorychlostní řídicí systémy výtahů, přesný přenos signálu výtahu, řídicí obvody eskalátorů, jevištní přesné řídicí zařízení a vysoko spolehlivé připojení nízkonapěťových přístrojů.
Zvláštní poznámky: Napětí V3 úrovně 300/300 V speciálně navržené pro přesné řídicí obvody; Výztužné jádro typu D3 poskytuje vynikající pevnost v tahu; ultra vysoká životnost v ohybu (12 milionů cyklů); vyztužené jádro z aramidových vláken je lehké a vysoce pevné; vhodné pro evropské špičkové řídicí systémy výtahů.

Parametry produktu

Dirigent	Lankový žíhaný měděný vodič, ultrajemné splétání
Rozsah průřezu	0,5 mm² ~ 2,5 mm²
Počet jader	3 jádra ~ 60 jader (struktura plochého uspořádání)
Jmenovité napětí	300/300V
Testovací napětí	1,5kV, AC 1 minuta
Izolační materiál	Polyvinylchlorid (PVC)
Tloušťka izolace	0,4 mm ~ 0,7 mm
Materiál pláště	Polyvinylchlorid (PVC)
Tloušťka pláště	0,8 mm ~ 1,6 mm
Typ struktury	Plochá konstrukce, extra flexibilní provedení výztuže (typ D3).
Struktura výztuže	Výztužné jádro z aramidových nebo polyesterových vláken
Teplotní rozsah	-40 ℃ ~ 70 ℃ (pevná instalace), -5 ℃ ~ 70 ℃ (flexibilní instalace)
Minimální poloměr ohybu	Mobilní instalace ≥5× tloušťka kabelu, Pevná instalace ≥3× tloušťka kabelu
Izolační odpor	≥ 15 MΩ·km (20℃)
Napěťová výdrž	Žádná porucha pod dlouhodobým pracovním napětím
Plamenný výkon	Splňuje požadavky normy IEC 60332-1 na zpomalovač hoření
Pevnost v tahu	≥ 20 N/mm²
Ohýbání života	≥ 12 milionů cyklů (provozní podmínky výtahu)
Odolnost proti oleji	Splňuje EN 60811-2-1 test ponoření do oleje
Odolnost proti oděru	Projde testem 15 000 vratného oděru
Stupeň flexibility	Úroveň H05 (extra flexibilní)
Tahová kapacita	Pevnost jádra výztuže v tahu ≥1500 N
Odolnost proti kroucení	Odolává složitým torzním pohybům
Tloušťka kabelu	2,5 mm ~ 12 mm (v závislosti na počtu jader a průřezu)
Šířka kabelu	10 mm ~ 60 mm (v závislosti na počtu žil a průřezu)
Odolnost vůči povětrnostním vlivům	Přizpůsobí se změnám teploty od -40 ℃ do 70 ℃
Barva Standard	Vyhovuje barevnému kódování VDE
Jmenovité napětí	300/300 V (úroveň V3)
Nevyváženost kapacity	≤ 90 pF/100 m
Charakteristická impedance	Vhodné pro nízkofrekvenční přenos signálu
Materiál jádra výztuže	Aramidové vlákno (volitelně polyesterové vlákno)
