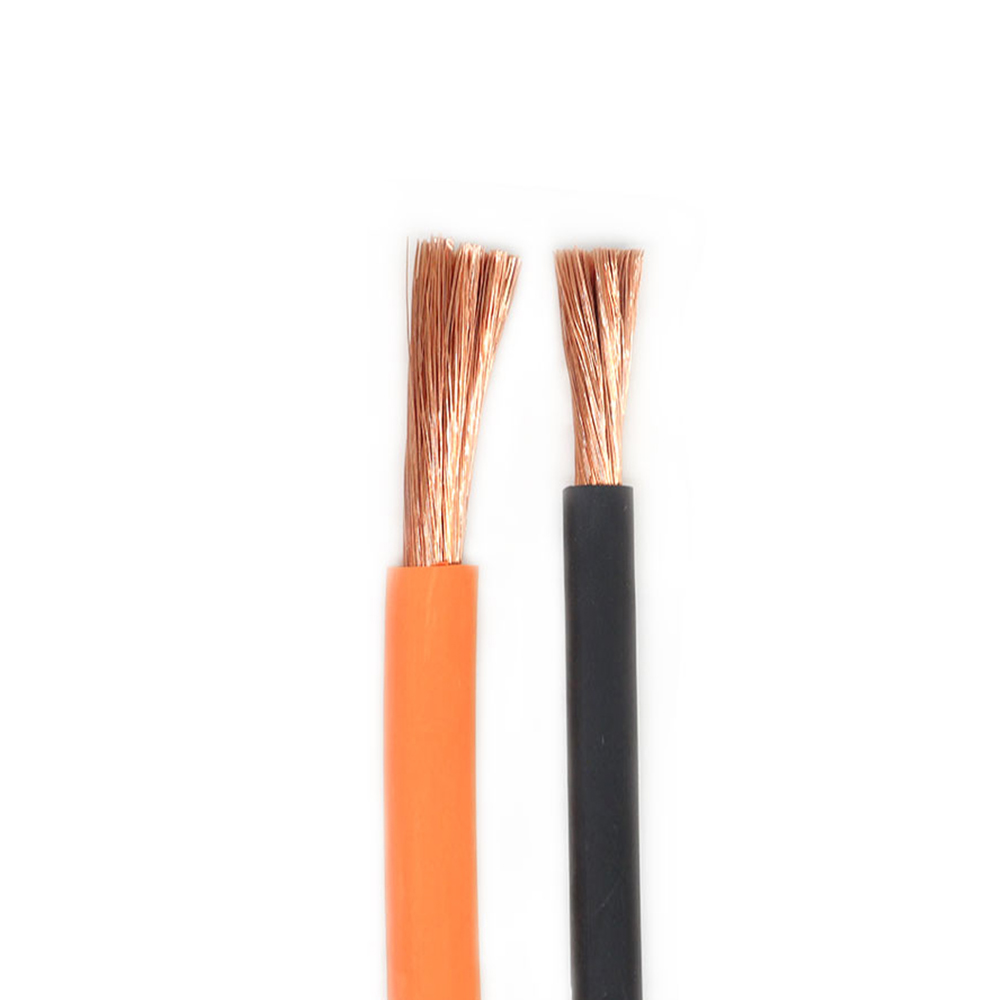

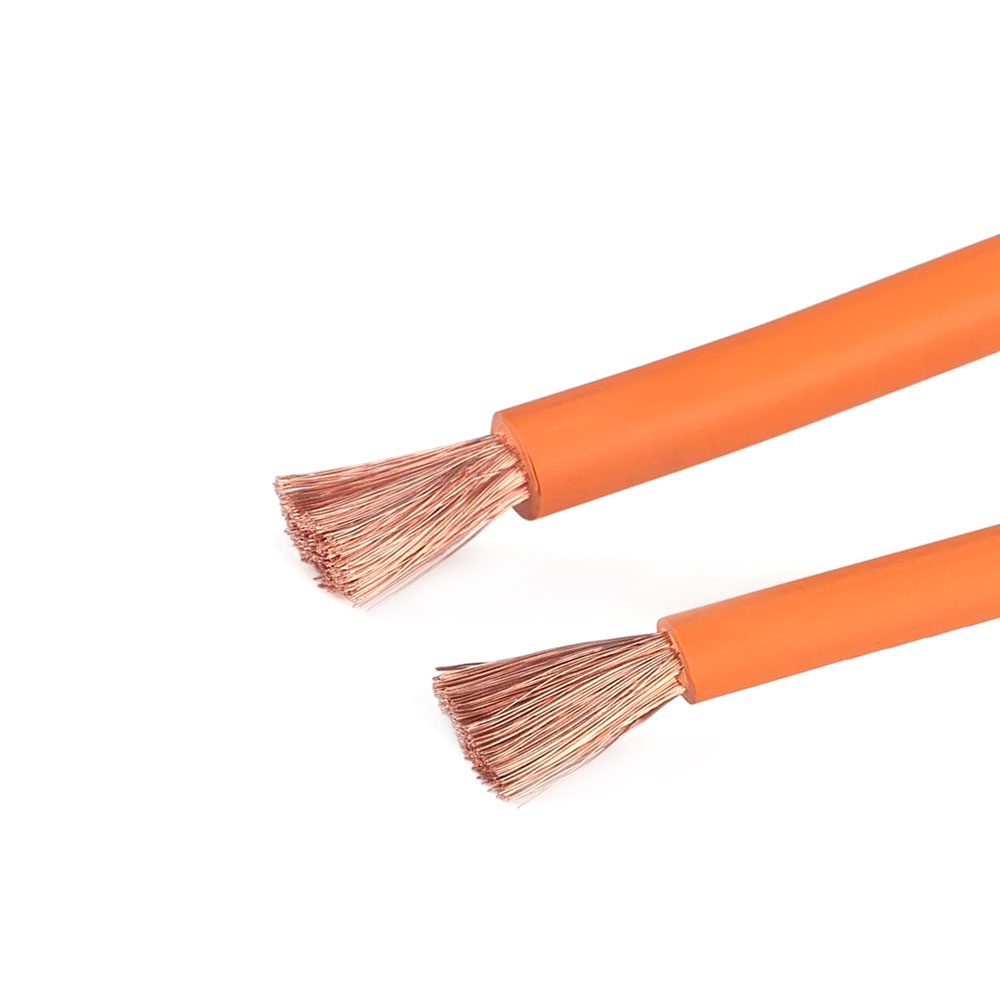

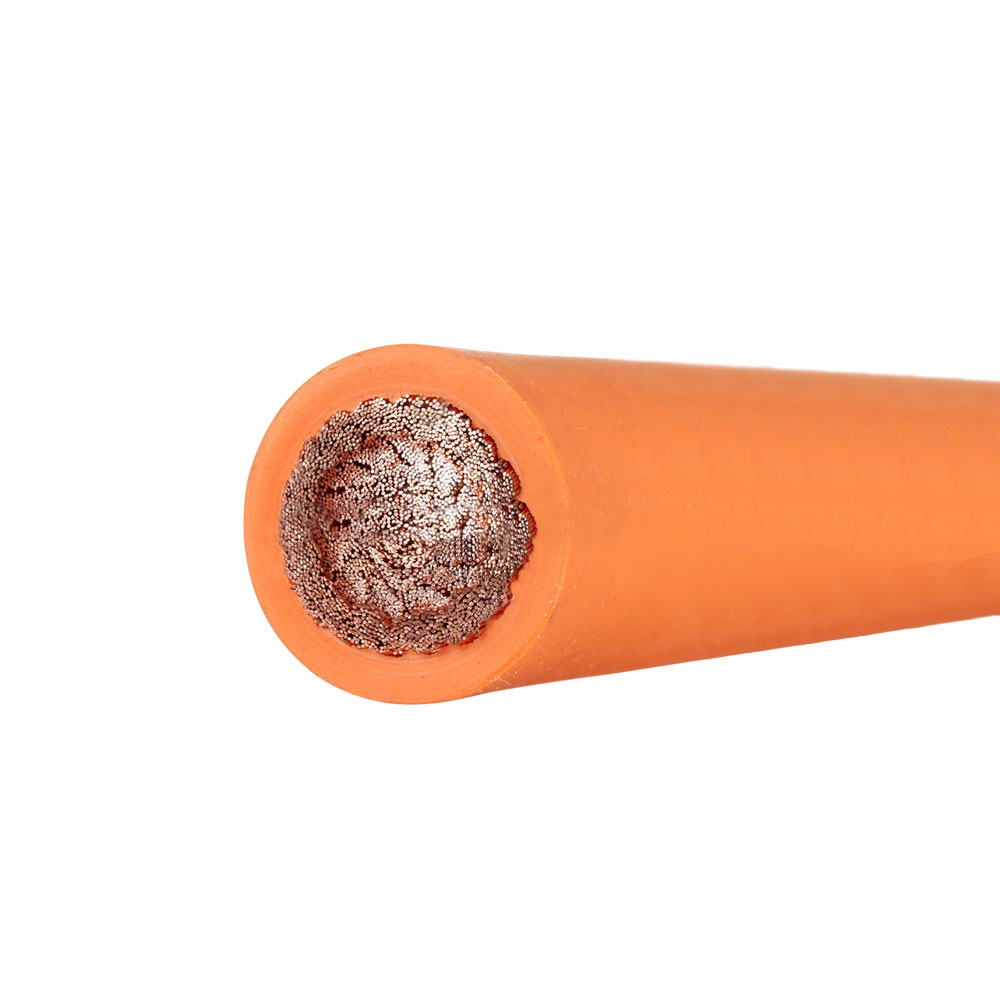

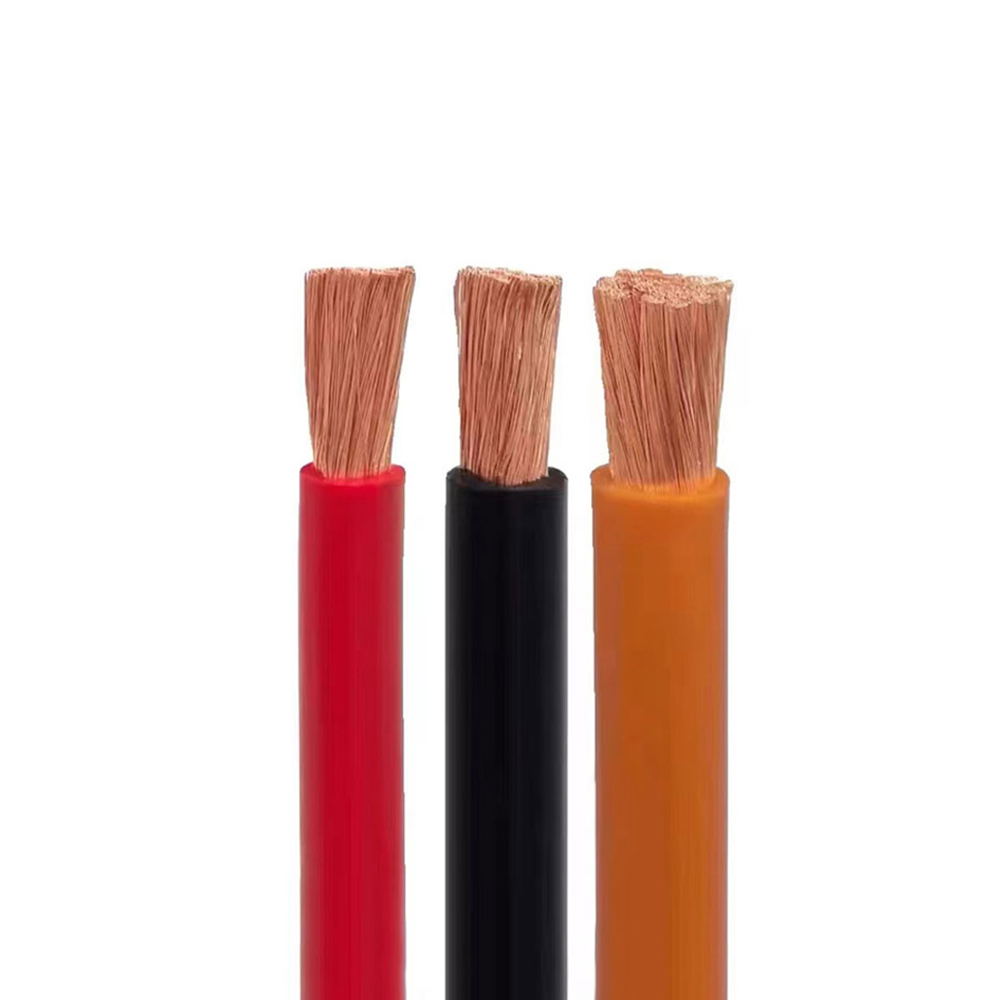

EV Vysoce odolný nabíjecí kabel

Charakteristika: EV je vyhrazený nabíjecí kabel pro elektromobily, který splňuje požadavky na nabíjení AC/DC, vyznačuje se vynikající odolností vůči povětrnostním vlivům, flexibilitou a bezpečností, speciálně navržený pro vnitřní a venkovní nabíjecí prostředí.

Vyžádat cenovou nabídku Kontaktujte nás

Podrobnosti o produktu
Parametry produktu

Podrobnosti o produktu

Výhody EV kabelu
Konstrukce vysokonapěťové bezpečnostní izolace: Využívá izolaci ze zesíťovaného polyetylenu (XLPE) kombinovanou s polovodičovými stínícími vrstvami, odolávající stejnosměrnému napětí nad 1000 V, aby byla zajištěna bezpečnost nabíjení.
Dynamická odolnost v ohybu: Obsahuje speciálně splétané vodiče a elastomerové opláštění, které prošly miliony ohybových testů, aby vyhovovaly scénářům častého používání zapojování a odpojování na nabíjecích rozhraních vozidel.
Široký teplotní rozsah Přizpůsobení prostředí: Rozsah provozních teplot od -40 °C do 125 °C, s pláštěm odolným vůči oleji, UV záření a ozónu, splňující požadavky na nasazení pro venkovní nabíjecí stanice za každého počasí.
Efektivní přenos nabíjení: Konstrukce vodiče s nízkou impedancí a optimalizovaná struktura stínění podporují vysokoproudé rychlé nabíjení, čímž se snižují ztráty energie a tvorba tepla během procesu nabíjení.

Prodejní body produktu
Vyhrazený kabel pro nabíjení elektrických vozidel: Poskytuje bezpečné a spolehlivé připojení napájení pro infrastrukturu nabíjení všech scénářů, včetně stejnosměrných rychlonabíjecích stanic, domácích nabíjecích stanic a stanic pro výměnu baterií.
Technologie bezpečnosti a odolnosti: Obsahuje komplexní bezpečnostní charakteristiky, jako je zpomalení hoření, odolnost proti stárnutí a odolnost proti rozdrcení.
Návrh kompatibility inteligentního nabíjení: Volitelně integruje jádra řízení signálu, podporuje komunikační protokoly nabíjení (např. CCS/CHAdeMO/GB/T), což umožňuje inteligentní identifikaci a řízení.
Nákladová efektivita celého životního cyklu: Plášť navržený s ohledem na odolnost proti stárnutí v prostředí prodlužuje životnost ve venkovním prostředí a snižuje náklady na provoz a údržbu nabíjecí infrastruktury.

Rozsah použití: Veřejné nabíjecí stanice, domácí nabíjecí stanice, komerční parkoviště, servisní střediska pro elektromobily, nabíjecí zařízení v oblasti dálničního servisu.
Zvláštní poznámky: Splňuje rozhraní nabíjení střídavým proudem Type1/Type2/GB/T; podporuje rychlé nabíjení DC; vynikající odolnost vůči nízkým teplotám (-40℃); volitelná stínící struktura pro odolnost proti elektromagnetickému rušení; Krytí IP67/IP68 se přizpůsobí venkovnímu drsnému prostředí; barevné kódování odpovídá mezinárodním standardům.

Parametry produktu

Dirigent	Lankový pocínovaný nebo bezkyslíkatý měděný vodič, jemné lanko
Rozsah průřezu	2,5 mm² ~ 95 mm² (hlavní elektrické vedení), 0,5 mm² ~ 2,5 mm² (signální/ovládací vedení)
Počet jader	3jádrový 2jádrový (L1/L2/L3 N PE) nebo 5jádrový (L1/L2/L3 N PE) nebo 7jádrový (se 2 signálovými jádry)
Jmenovité napětí	450/750 V (AC), 1000 V (DC)
Testovací napětí	3,5kV (AC), 6kV (DC), AC 1 minuta
Izolační materiál	Zesítěný polyeten (XLPE) nebo etylenpropylenový kaučuk (EPR)
Tloušťka izolace	0,7 mm ~ 1,8 mm (v závislosti na průřezu)
Materiál pláště	Polyvinylchlorid (PVC), termoplastický elastomer (TPE) nebo chlorovaný polyeten (CPE)
Tloušťka pláště	1,2 mm ~ 2,5 mm
Teplotní rozsah	-40 ℃ ~ 90 ℃ (pevná instalace), -25 ℃ ~ 90 ℃ (flexibilní instalace)
Minimální poloměr ohybu	Pevná instalace ≥6× vnější průměr kabelu, Flexibilní instalace ≥8× vnější průměr kabelu
Izolační odpor	≥ 10 MΩ·km (20℃)
Napěťová výdrž	Žádná porucha pod dlouhodobým pracovním napětím
Plamenný výkon	Splňuje požadavky normy IEC 60332-1 na zpomalovač hoření
Odolnost proti oleji	Vyhovuje testu ponoření do oleje ISO 1817
Odolnost proti oděru	Projde testem 10 000 vratného oděru
Pevnost v tahu	≥ 10 N/mm²
Ohýbání života	≥ 30 000 cyklů (flexibilní instalace)
Odolnost vůči povětrnostním vlivům	Odolné vůči UV záření, vhodné pro venkovní použití
Odolnost vůči ozónu	Splňuje ozónový test IEC 60811-2-1
Stupeň flexibility	Středně flexibilní (elektrické vedení), Vysoce flexibilní (signální vedení)
Kód barvy	Hnědá (L1), Černá (L2), Šedá (L3), Modrá (N), Žlutozelená (PE)
Konstrukce stínění	Volitelné měděné opletení nebo stínění z kompozitní hliníkové a polyesterové pásky
Standardní nabíjení	Vyhovuje IEC 62196, GB/T 18487
Hodnocení ochrany	Plášť IP67/IP68 volitelný
Odolnost proti rozdrcení	Projde testem 1000 cyklů drcení
Flexibilita při nízkých teplotách	Žádné praskání při ohnutí při -40℃
